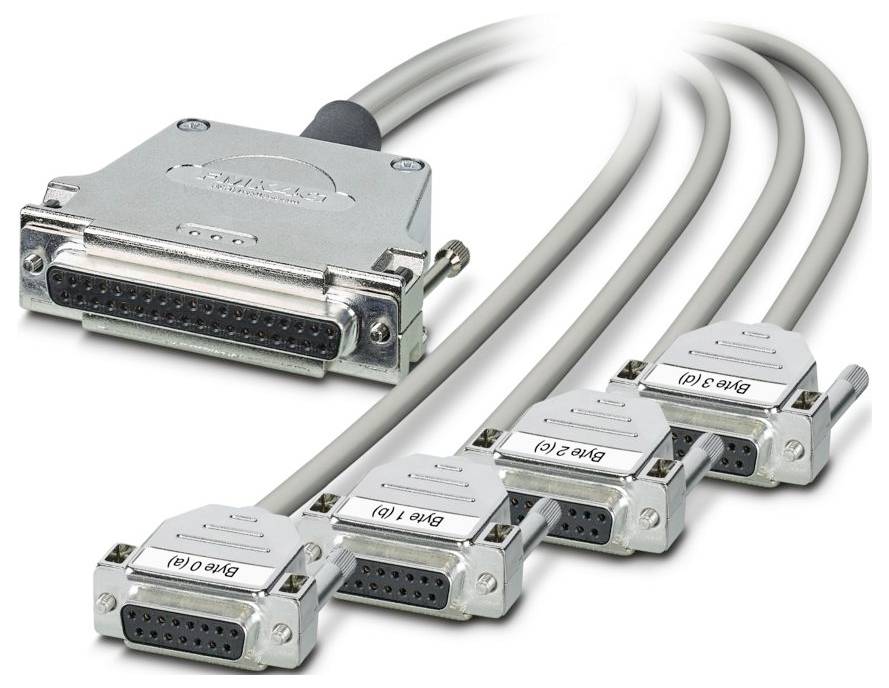

Overførselskomponenter Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
3 m
Tilslutning
D-SUB-tilslutningsliste
Samlet poltal
10
Produc.-delnr.
1119201
Datablad (PDF)
Tekniske specifikationer
- Poltal: 15
- Tilslutningstype: D-sub-bøsningsliste
- Skruegevind: UNC 4-40;M2,5
- Tilspændingsmoment 0,2 Nm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 6,10 mm ±0,4 mm
- Afstand: 2,74 mm
- Tilslutning i henhold til standard: IEC 60807-2;din 41652
- Yderkappe, materiale: Semi-rigid-PVC
- Materiale leder: Fortinnet Cu-litzetråd
- Ledningslængde: 3 m
- Ledningstværsnit: 10 x 0,14 mm²
- Ledningsmodstand: ≤ 145 Ω/km (20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 2464/1061
- Afskærmet: nej
- Ledningstype: 10X0,14 [PVC]
- Printopbygning signalledning 7 x 0,16 mm
- AWG signalledning 26
- Lederdiameter inkl. isolering: 1 mm ±0,03 mm
- Min. bøjningsradius, fast monteret: 52 mm
- Min. bøjningsradius, bevægeligt: 98 mm
- Dynamisk belastning (bøjning): Bøjningscyklusser maks.: 5000
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning);UL VW-1;CSA ft-1
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 4
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 200
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: nej
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret rundkabel
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Passende periferi-modul: 6DL1131-6BL00-0PH1 (terminal blok H1 Block M1);6DL1132-6BL00-0PH1 (terminal blok H1 Block M1)
- Understøttet styring: Siemens et 200SP HA: Understøttet styring: Siemens et 200SP HA
- Farvekode: Enkeltleder: Farvekode: Enkeltleder
- HVID: D-SUB 37 X1 (37) = D-SUB15 X5 (10)
- BRUN: D-SUB 37 X1 (29) = D-SUB15 X5 (2)
- GRØN: D-SUB 37 X1 (33) = D-SUB15 X5 (6)
- GUL: D-SUB 37 X1 (32) = D-SUB15 X5 (5)
- GRÅ: D-SUB 37 X1 (18) = D-SUB15 X5 (9)
- BLÅ: D-SUB 37 X1 (34) = D-SUB15 X5 (7)
- RØD: D-SUB 37 X1 (30) = D-SUB15 X5 (3)
- SORT: D-SUB 37 X1 (28) = D-SUB15 X5 (1)
- VIOLET: D-SUB 37 X1 (35) = D-SUB15 X5 (8)
- ORANGE: D-SUB 37 X1 (31) = D-SUB15 X5 (4)
- Kabeludførelse: Spliting-kabel til fire moduler
- Strøm (pr. sti, 50 °C): ≤ 1 A (i udrullet tilstand, se derating)
- Strøm (pr. sti, 70 °C): ≤ 0,6 A (i udrullet tilstand, se derating)
- SE TABEL 1.
- PASSENDE TERMINALBLOK 6DL1193-6TP00-0BH1;6DL1193-6TP00-0DH1;6DL1193-6TP00-0BM1;6DL1193-6TP00-0DM1
- Produkttype
Tilslutningskabel
- Kabellængde
3 m
- Tilslutning
D-SUB-tilslutningsliste
- Samlet poltal
10
- Produc.-delnr.
1119201
- Indhold
1 stk
- Materiale
PVC
- Poltal
10
- Type
CABLE-D37F/4XD15F/3,0M/ETHA
- L
3 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564690 Overførselskomponenter Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564690 Overførselskomponenter Phoenix Contact CABLE-D37F/4XD15F/3,0M/ETHA 1 stk
Beskrivelse
Konfektioneret rundkabel; styring: Siemens SIMATIC® et 200SP HA; tilslutning 1: D-sub-stiftliste (1x 37-polet); tilslutning 2: D-sub-stiftliste (4x 15-polet); kabellængde: 3 m.
