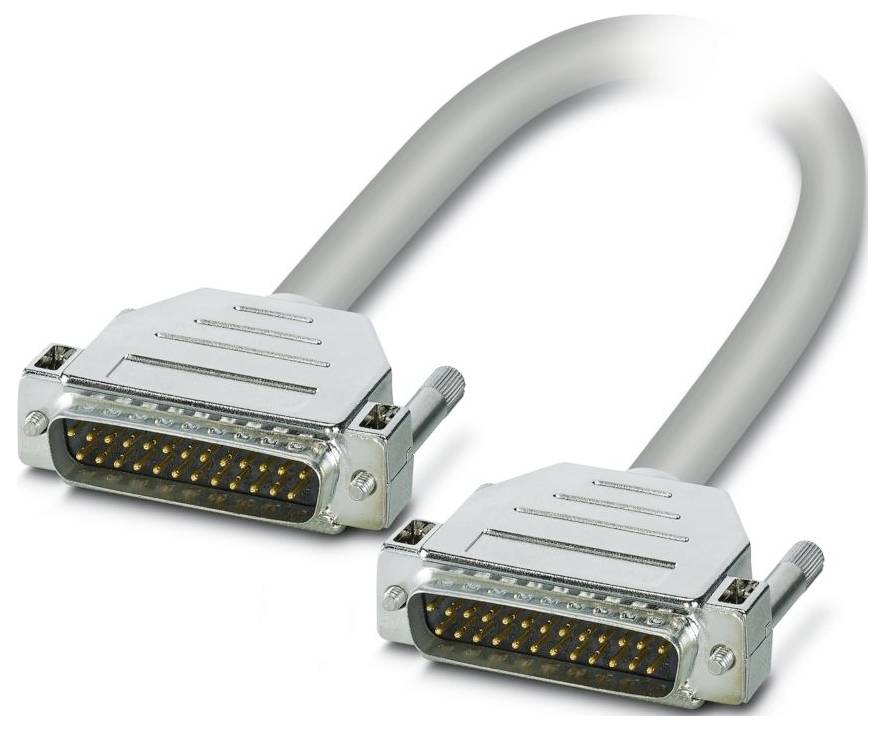

Overførselskomponenter Phoenix Contact CABLE-D25SUB/S/S/HF/S/ 2,0M 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningskabel
Kabellængde
2 m
Tilslutning
D-SUB-stiftliste
Samlet poltal
25
Produc.-delnr.
1066669
Datablad (PDF)
Tekniske specifikationer
- Poltal: 25
- Tilslutningstype: D-sub-stiftliste
- Skruegevind: UNC 4-40
- Tilspændingsmoment 0,2 Nm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Udvendig ledningsdiameter: 9,80 mm ±0,5 mm
- Afstand: 2,77 mm
- Tilslutning i henhold til standard: IEC 60807-2;din 41652
- Yderkappe, materiale: Halogenfri indkapsling
- Materiale leder: Blank Cu-litzetråd
- Ledningslængde: 2 m
- Ledningstværsnit: 25x 0,25 mm²
- Ledningsmodstand: ≤ 80 Ω/km (ved 20 °C)
- Yderkappe, farve: Grå
- Isolationsmodstand: ≥ 20 MΩ*km (ved 20 °C)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- UL AWM Style: 21946
- Afskærmet: Ja
- Trækoprettelse signalledning 14 x 0,15 mm
- AWG signalledning 24
- Lederdiameter inkl. isolering: 1,2 mm ±0,05 mm
- Min. bøjningsradius, fast monteret: 82 mm
- Min. bøjningsradius, bevægeligt: 155 mm
- Dynamisk belastning (bøjning): Højst 5000 bøjecyklusser (ved radius ≥ 15 x udvendig diameter)
- Flammehæmmende: IEC 60332-1-2 (råledning);VDE 0842, del 332-1-2 (råledning);IEC 60332-3-22 (råledning)
- Oliebestandighed: Mod lejlighedsvis stænk (råledning)
- Antal tilslutninger: 1
- Nominel driftsart: 100 % ED
- Stikcyklusser: > 200
- Tilslutning 1: Tilslutning 1
- Tilslutning 2: Tilslutning 2
- Halogenfri: Ja
- Omgivelsestemperatur (drift) (fast installation): -40 °C... 70 °C (fast installation)
- Omgivelsestemperatur (drift) (bevægelig installation): -10 °C... 70 °C (bevægelig installation)
- Printart: Konfektioneret, skærmet, halogenfrit rundkabel
- DRIFTSSPÆNDING (AC) ≤ 30 V AC
- DRIFTSSPÆNDING (DC) ≤ 60 V DC
- Strøm (pr. sti): ≤ 2 A (i udrullet tilstand, se derating)
- Farvekode: Enkeltleder: Farvekode: Enkeltleder
- HVID: D-SUB25 (1) = D-SUB25 (1)
- BRUN: D-SUB25 (2) = D-SUB25 (2)
- GRØN: D-SUB25 (3) = D-SUB25 (3)
- GUL: D-SUB25 (4) = D-SUB25 (4)
- GRÅ: D-SUB25 (5) = D-SUB25 (5)
- ROSA: D-SUB25 (6) = D-SUB25 (6)
- BLÅ: D-SUB25 (7) = D-SUB25 (7)
- RØD: D-SUB25 (8) = D-SUB25 (8)
- SORT: D-SUB25 (9) = D-SUB25 (9)
- VIOLET: D-SUB25 (10) = D-SUB25 (10)
- Grå-rosa: D-SUB25 (11) = D-SUB25 (11)
- Rød-blå: D-SUB25 (12) = D-SUB25 (12)
- Hvid-grøn: D-SUB25 (13) = D-SUB25 (13)
- brun-grøn: D-SUB25 (14) = D-SUB25 (14)
- Hvid-gul: D-SUB25 (15) = D-SUB25 (15)
- Gul-brun: D-SUB25 (16) = D-SUB25 (16)
- Hvid-grå: D-SUB25 (17) = D-SUB25 (17)
- Grå-brun: D-SUB25 (18) = D-SUB25 (18)
- Hvid-rosa: D-SUB25 (19) = D-SUB25 (19)
- lyserød-brun: D-SUB25 (20) = D-SUB25 (20)
- Hvid-blå: D-SUB25 (21) = D-SUB25 (21)
- brun-blå: D-SUB25 (22) = D-SUB25 (22)
- Hvid-rød: D-SUB25 (23) = D-SUB25 (23)
- brun-rød: D-SUB25 (24) = D-SUB25 (24)
- Hvid-sort: D-SUB25 (25) = D-SUB25 (25)
- Produkttype
Tilslutningskabel
- Kabellængde
2 m
- Tilslutning
D-SUB-stiftliste
- Samlet poltal
25
- Produc.-delnr.
1066669
- Indhold
1 stk
- Poltal
25
- Type
CABLE-D25SUB/S/S/HF/S/ 2,0M
- L
2 m
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562640 Overførselskomponenter Phoenix Contact CABLE-D25SUB/S/S/HF/S/ 2,0M 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562640 Overførselskomponenter Phoenix Contact CABLE-D25SUB/S/S/HF/S/ 2,0M 1 stk
Beskrivelse
Konfektioneret, skærmet, halogenfrit rundkabel; tilslutning 1: D-sub-stiftliste (1x 25-polet); tilslutning 2: D-sub-stiftliste (1x 25-polet); kabellængde: 2 m.
