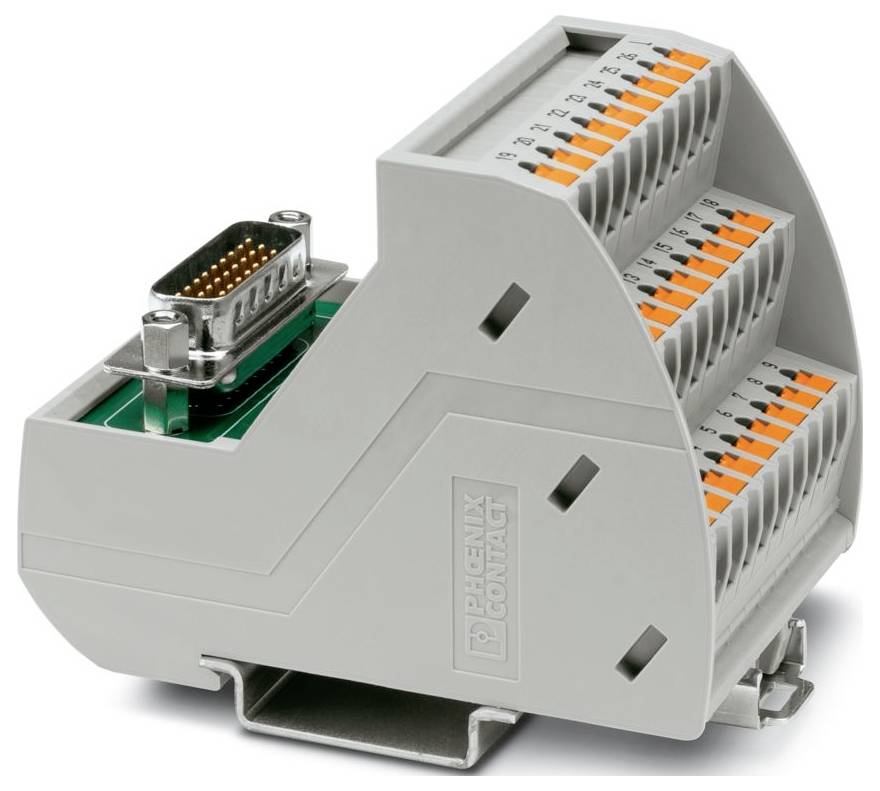

Overdragelsesmodul Phoenix Contact 2904269 VIP-3/PT/HD26SUB/M Indhold: 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Overdragelsesmodul
Samlet poltal
26
Tilslutning
D-SUB-stiftliste
Push-in-fjederkrafttilslutning
Fastgørelsestype
Bæreskinnemontering
AWG
24 - 12
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VARIOFACE Professional
- Poltal 27
- MÆRKESPÆNDING UN: 25 V AC;60 V DC
- Tilslutningstype: Push-in-tilslutning
- Skruegevind: UNC 4-40
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 52 mm
- Højde: 75,8 mm
- Dybde: 63 mm
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V0
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivende temperatur (drift): -20 °C... 50 °C
- Omgivende temperatur (opbevaring/transport): -20 °C... 70 °C
- Standarder/bestemmelser: EN 50178
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Tilslutning iht. standard: IEC / en
- Artikelmål: Artikelmål
- Statusvisning: nej
- Målestødspænding 1,2 kV
- Statusvisning forefindes: nej
- Antal tilslutninger: 1
- Isoleringsmateriale type hus: Polyamid PA uforstærket
- Maks. Strømbelastningsevne hver gren: 1 A.
- Tilslutning 1 (styringsniveau): Tilslutning 1 (styringsniveau)
- Tilslutning 2 (feltniveau): Tilslutning 2 (feltniveau)
- Produkttype
Overdragelsesmodul
- Samlet poltal
26
- Tilslutning
D-SUB-stiftliste
Push-in-fjederkrafttilslutning
- Fastgørelsestype
Bæreskinnemontering
24 - 12
- Dim.
(L x B x H) 63 x 52 x 75.8 mm
- Indhold
1 stk
- Poltal
26
- Bredde
52 mm
- H
75.8 mm
- L
63 mm
- Tværsnit fleksibel (maks.)
2.5 mm²
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fleksibel (min. )
0.14 mm²
- Tværsnit fast (min. )
0.14 mm²
- D
63 mm
- Målestrøm
1 A
- Beregnet spænding
25 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579837 Overdragelsesmodul Phoenix Contact 2904269 VIP-3/PT/HD26SUB/M Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579837 Overdragelsesmodul Phoenix Contact 2904269 VIP-3/PT/HD26SUB/M Indhold: 1 stk
Beskrivelse
VARIOFACE-modul, med push-in-tilslutning og High-Density-D-sub-miniaturstiftliste til montering på NS 35-bæreskinne, polantal: 26
