ORBIS Zeitschalttechnik kW-Zähler OB703100 Vekselstrømsmåler digital 32 A MID-godkendelse: Nej 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Vekselstrømsmåler
Belastningsstrøm
32 A
Visning
digital
Tællertype
Aktiv effektmåler (direkte måling)
Driftsspænding (detaljer)
230 V/AC
Datablad (PDF)
Højdepunkter og detaljer
Veksel-, trefasestrømmåler
- Kompakt 1-faset vekselstrømsmåler til din-din-skinne (1 Te / 18 mm bredde)
- Direkte måling op til 32 A med høj præcision
- Integreret S0-impulsudgang iht. IEC 62053-31 til fjernaflæsning
- Godt læsbart, 7-cifret LCD-display
Tekniske specifikationer
- Beskyttelsesklasse: IP20 (hus IP51 på forsiden i kontaktskabet)
- Beskyttelsesklasse: II
- Driftstemperatur: -20 °C til +55 °C
- Tællertype
Aktiv effektmåler (direkte måling)
- Produkttype
Vekselstrømsmåler
- Belastningsstrøm
32 A
- Visning
digital
- Driftsspænding (detaljer)
230 V/AC
- Særligt kendetegn
Ultrakompakt konstruktion (1 Te) med integreret S0-impulsinterface
- Producentfarve
Hvid
Grå
- Dim.
(L x B x H) 62 x 18 x 90 mm
- Vægt
90 g
- Opstart strøm
20 mA
- Opstart strøm
Sehr empfindlicher Anlauf ab 0,02 A zur Erfassung kleinster Standby-Verbräuche
- Visning
7-cifret LCD-display
- Displayområde
0,0 til 999 999,9 kWh
- Variant
Modulær rækkeindbygningstæller til 35 mm din-skinne (1 Te)
- Driftsspænding
230 V/AC
- Eget forbrug
0.4 W
- Eget forbrug
Minimalt strømforbrug til den interne måleelektronik
- Indbygningsbredde
18 mm
- Indbygningslængde
90 mm
- Frekvens
50 Hz
- Nøjagtighedsklasse
Klasse 1 / klasse B.
- MID-godkendelse
Nej
- Beskeder Funktion
Driftsenergi
- Nominelt spændingsområde
184 til 276 V/AC
- Netspænding (maks.)
276 V/AC
- Netspænding (min.)
184 V
- Bredde
18 mm
- H
90 mm
- L
62 mm
- Strøm (max.)
32 A
- Strøm (min.)
0.02 A
- Strømområde
0.02 til 32 A
- Type
kW-Zähler
- Virkningseffektområde
0 bis 7,36 kW
- Aktivt strømområde
0,02 A bis 32 A
- Effektfaktor cos Ø (max.)
1
- Effektfaktor cos Ø (min.)
0
- Aktiv effekt (maks.)
7.36 kW
- Aktiv effekt (min.)
4.6 W
- Aktivt effektområde
4.6 til 7.36 kW
Dokumenter og downloads
Datablad
Datablad 3828166 ORBIS Zeitschalttechnik kW-Zähler OB703100 Vekselstrømsmåler digital 32 A MID-godkendelse: Nej 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3828166 ORBIS Zeitschalttechnik kW-Zähler OB703100 Vekselstrømsmåler digital 32 A MID-godkendelse: Nej 1 stk
Beskrivelse
Digital energimåler til strømkredse på op til 32 ampere. Impulsudgang »S0« til tilslutning af enheden til et energiovervågningssystem.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Digitalt LCD-display (6 hele tal + 1 decimal)
- S0-impulsudgang (potentialfri optokobler-udgang)
- Rød impuls-LED på fronten til optisk forbrugsovervågning
- Plomberbar klemmeafdækning til beskyttelse mod manipulation
Inkluderet i leveringen

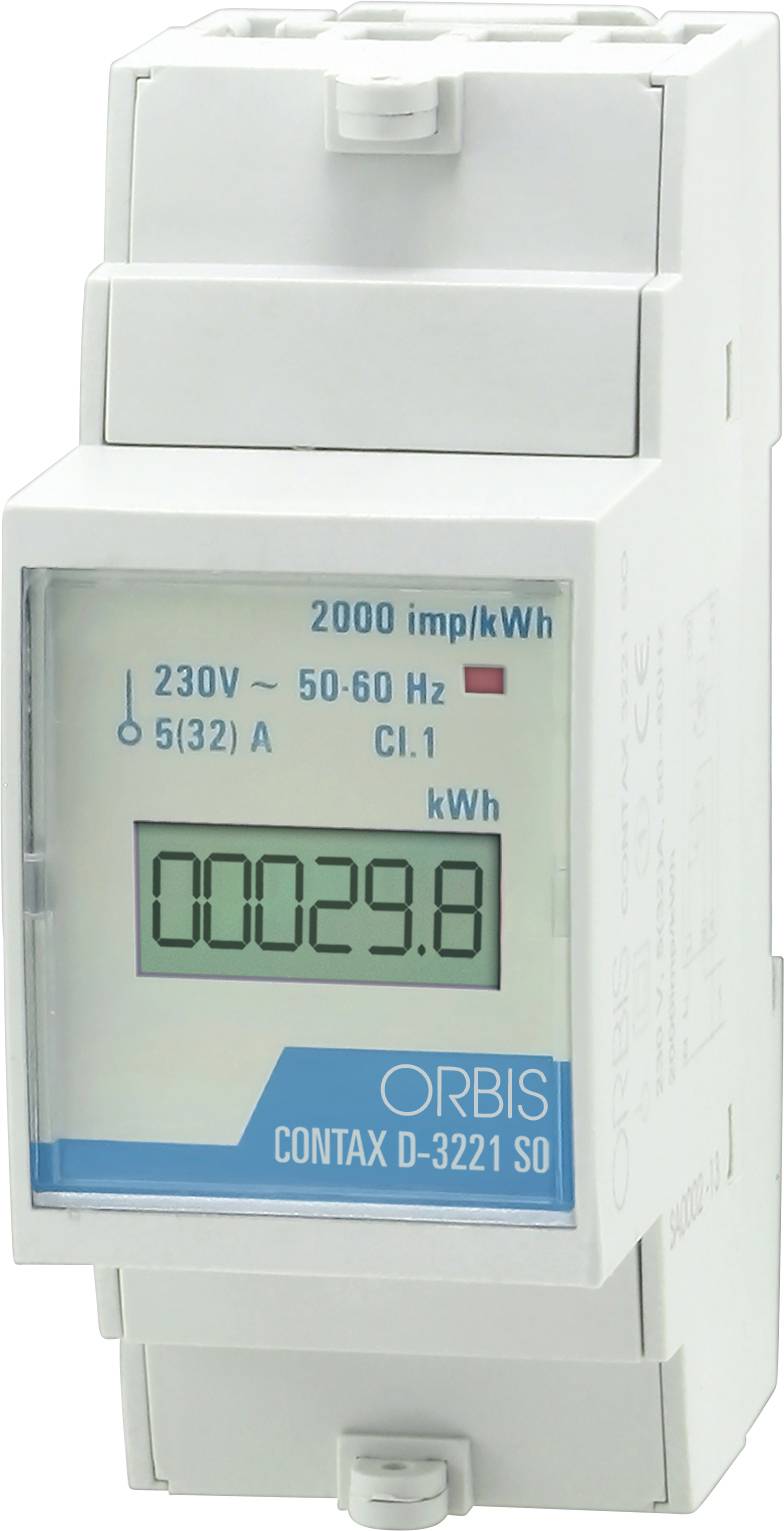

- 1x vekselstrømsmåler Orbis CONTAX D-3221 S0 (OB703100)
- Betjenings- og monteringsvejledning
