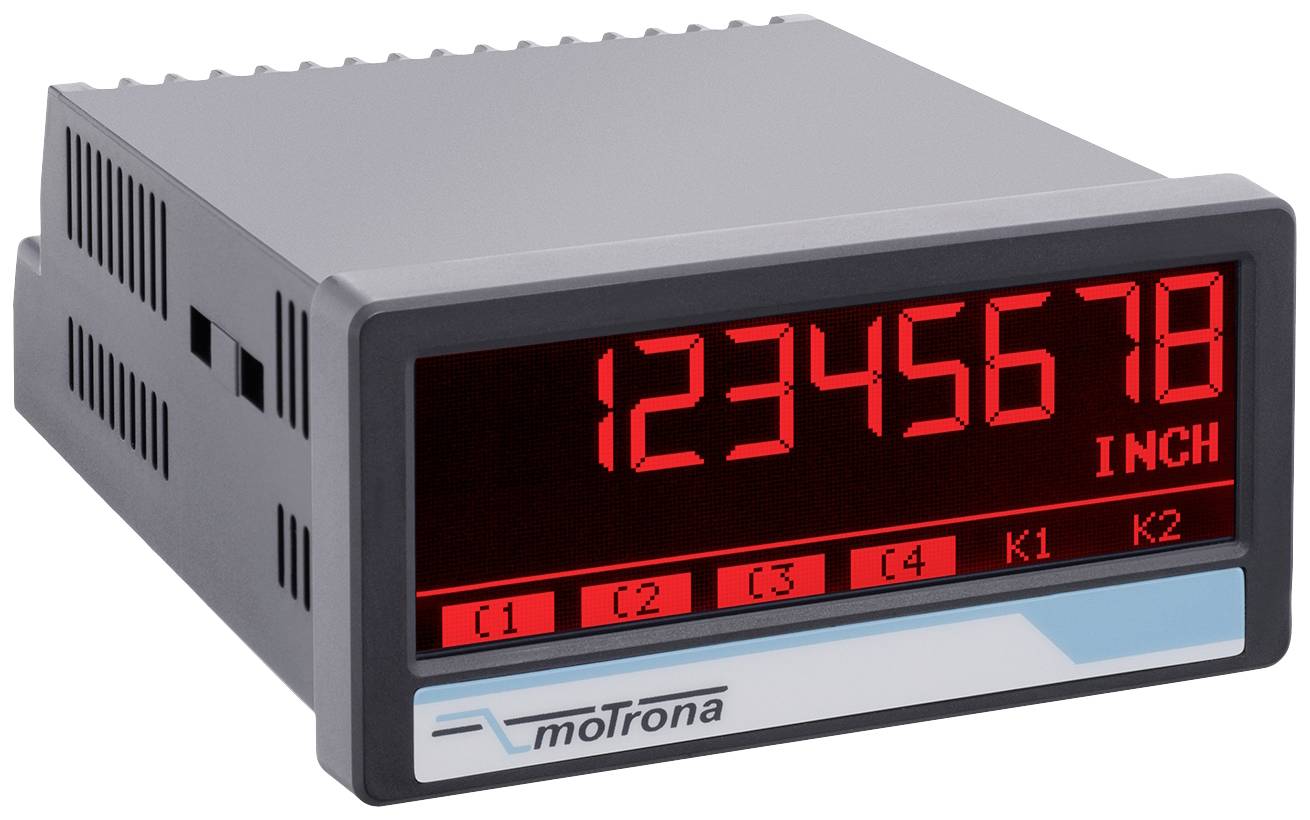

Motrona Digitaldisplay
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt installationsmåleudstyr
Tekniske specifikationer
- Tilslutningsart: Skrueklemmer, 1,5 mm2 / AWG 16
- Spændingsforsyning DC indgangsspænding 18... 30 VDC
- Spændingsforsyning DC-beskyttelseskreds: Polaritetsbeskyttelse
- Spændingsforsyning DC strømforbrug: Ca. 100 mA (ubelastet)
- Spændingsforsyning DC-sikring: Ekstern: T 0,5 A.
- Hjælpespændingsudgang ved DC forsyning: 24 VDC (ca. 1 V mindre end indgangsspænding.), maks. 250 mA eller 5 VDC (± 15 %), maks. 250 mA
- Hjælpespændingsudgang ved AC forsyning: 24 VDC (± 15%) (maks. 150 mA op til 45 °C / 80 mA fra 45 °C) eller 5 VDC (± 15%), maks. 250 mA
- Profinet-interface tilslutning: 2 Ethernet-porte RJ45 med integreret switch og galvanisk adskillelse
- Profinet-interface dataoverførselshastighed: 100 Mbit/s full duplex
- Profinet-interface kommunikation: PROFINET IO Device, PROFINET RT med cyklisk og cyklisk dataudveksling
- PROFINET-interface Conformance-Class: B
- Profinet-interface Netload-Class: III.
- Control-indgange antal: 3
- Control-indgange format: HTL, PNP (Low 0... 3 V, High 9 ... 30 V)
- Control-indgange frekvens: Maks. 10 kHz
- Control-indgange belastning: Maks. 2 mA / Ri > 15 kOhm / 470 pF
- Display type: Grafik-LCD med backlight
- Display visningsområde: 8 dekader plus fortegn (-99999999... 99999999-de)
- Visning af cifferhøjde 13 mm
- Visning farve: Rød/grøn/gul (kan omkobles)
- Visning betjening: Touchscreen (resistiv)
- Kabinetmateriale: ABS, UL 94 V-0
- Kabinetmontering: Indbygning i styretavler
- Hus mål (B x H x D) 96 x 48 x 116 mm
- Hus udskæring (B x H): 91 x 43 mm
- Kabinet beskyttelsesklasse: IP65 på fronten, IP20 på bagsiden
- Kabinet vægt: Ca. 200 g.
- Omgivelsestemperatur under drift: -20°C... +60 °C
- Omgivelsestemperatur opbevaring: -25°C... +70 °C
- Produkttype
Digitaldisplay
- Type
8078.5150
- Displayteknologi
LCD; grafisk
IP20 (bagside)
IP65 (front)
- Indbygningsbredde
91 mm
- Visning (counts)
-99999999
99999999
- Indbygningshøjde
43 mm
- Dim.
(L x B x H) 116 x 96 x 48 mm
- Vægt
200 g
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
18 V/DC
- Display-belysning
RGB
- Specifikationer
konfigurerbart farvedisplay
- Indbygningsdybde
43 mm
- Bredde
96 mm
- H
48 mm
- L
116 mm
- Ramme Bredde
96 mm
- Rammehøjde
4.8 cm
- Interfaces
RJ45
- Interfaces
Skrueklemme
- Cifferhøjde
13 mm
Dokumenter og downloads
Datablad
Datablad 2899375 Motrona Digitaldisplay
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2899375 Motrona Digitaldisplay
Beskrivelse
Apparatet er som displayenhed til PROFINET til indbygning i styretavler.
To procesdataværdier, som er overført fra PROFINET Controller, kan skaleres, tilknyttes og vises med hinanden.
Med den intuitive betjening, de omfattende funktioner og muligheder kan den anvendes universelt.
For at tage PROFINET-skærmen i brug og forstå denne betjeningsvejledning kræves der basisviden i PROFINET IO's funktion.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
To procesdataværdier, som er overført fra PROFINET Controller, kan skaleres, tilknyttes og vises med hinanden.
Med den intuitive betjening, de omfattende funktioner og muligheder kan den anvendes universelt.
For at tage PROFINET-skærmen i brug og forstå denne betjeningsvejledning kræves der basisviden i PROFINET IO's funktion.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Robust plasthus
- Lys og kontrastrigt display med hændelsesafhængige farver
- Emulering af en 7-segment-visning med symboler og enheder
- Intuitiv og enkel indstilling med let læselig tekst og touchscreen
Inkluderet i leveringen
- Monteringsmateriale til montering i kontrolpanel
- Betjeningsvejledning
