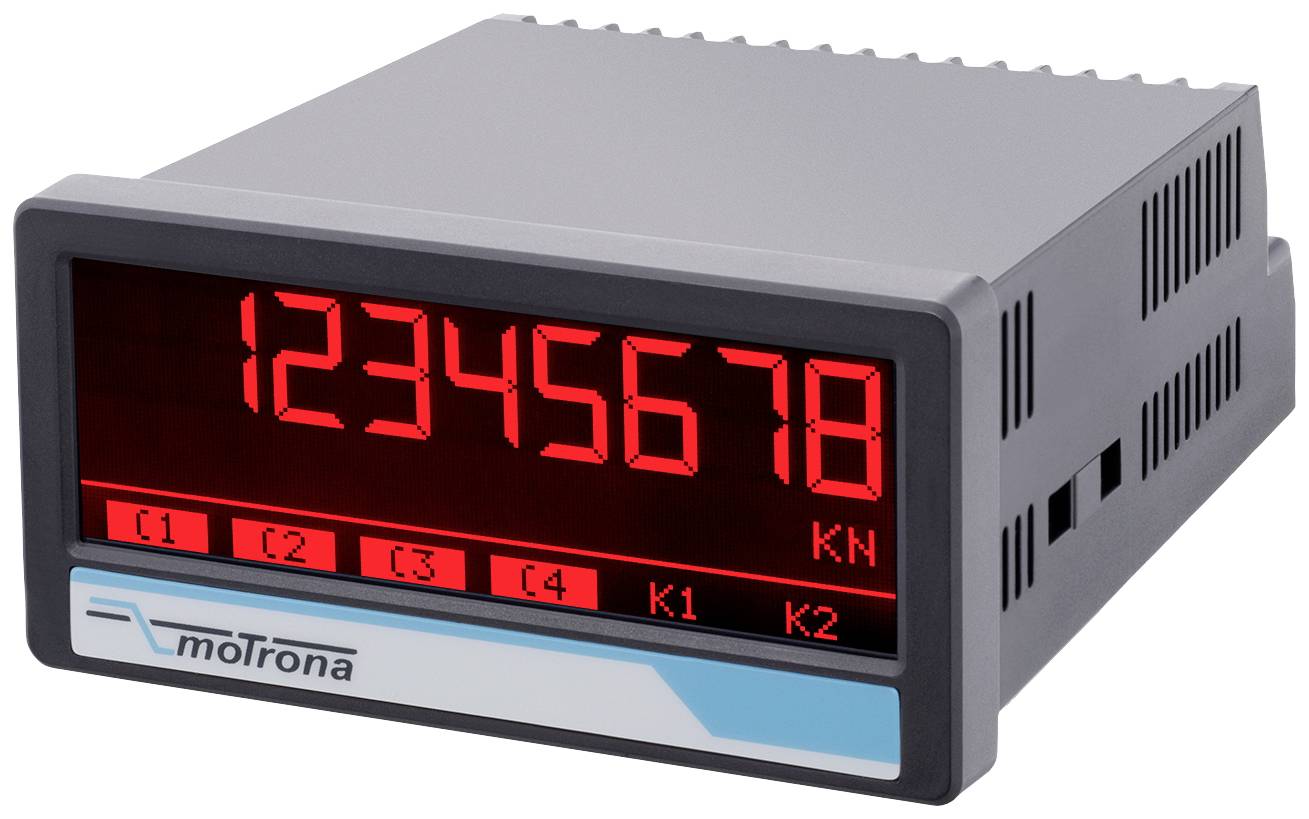

Motrona Digitaldisplay
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt installationsmåleudstyr
Tekniske specifikationer
- Tilslutningsart: Skrueklemmer, 1,5 mm2 / AWG 16
- Spændingsforsyning DC indgangsspænding 18... 30 VDC
- Spændingsforsyning DC-beskyttelseskreds: Polaritetsbeskyttelse
- Spændingsforsyning DC strømforbrug: Ca. 100 mA (ubelastet)
- Spændingsforsyning DC ripplespænding: ≤ 10 %
- Spændingsforsyning DC-sikring: Ekstern: T 0,5 A
- Spændingsforsyning AC (option AC) indgangsspænding: 115...230 VAC, (50...60 Hz)
- Spændingsforsyning AC (option AC) effektforbrug: Ca. 3 VA (ubelastet)
- Spændingsforsyning AC (option AC) sikring: Ekstern: T 0,1 A.
- DMS-forsyning udgangsspænding: 3-10 VDC
- DMS-forsyning udgangsstrøm: Maks. 50 mA
- DMS-indgange konfiguration: Spændingsindgang/fuldbro
- DMS-indgange følsomhed: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- DMS-indgange opløsning: 16 bit
- DMS-indgange nøjagtighed: +/- 0.01 % / 10K
- Control-indgange antal: 3
- Control-indgange format: HTL, PNP (Low 0... 4 V, High 10 ... 30 V)
- Control-indgange frekvens: Maks. 1 kHz
- Control-indgange reaktionstid: 1 ms
- Control-indgange belastning: Maks. 3 mA ved 24 VDC
- Analog udgang (Option AO/AR) konfiguration: Strøm- eller spændingsudgang
- Analog udgang (Option AO/AR) spændingsudgang: -10... +10 V (maks. 2 mA)
- Analog udgang (Option AO/AR) strømudgang: 0/4... 20 mA (belastning maks. 270 ohm)
- Analog udgang (Option AO/AR) opløsning/nøjagtighed 16 bit / ± 0,1 %
- Analog udgang (Option AO/AR) reaktionstid: Afhængigt af OSR-værdi og af filter
- Control-udgange (Option AO/AR/CO/CR) antal: 4
- Control-udgange (Option AO/AR/CO/CR) format: 5... 30 V (afhængigt af spænding til Com+), PNP
- Control-udgange (Option AO/AR/CO/CR) udgangsstrøm: Maks. 60 mA
- Control-udgange (Option AO/AR/CO/CR) reaktionstid: < 1 ms
- Relæ-udgange (option RL) antal: 2
- Relæ-udgange (option RL) konfiguration: Veksler (potentialfri)
- Relæ-udgange (option RL) AC-koblingsevne: Maks. 250 VAC / 3 A / 750 VA
- Relæ-udgange (indstilling RL) DC-koblingsevne: Maks. 150 VDC / 2 A / 50 W.
- Relæ-udgange (option RL) reaktionstid: < 20 ms
- Serielt interface format (Option A0/CO): RS232
- Serielt interface format (Option AR/CR) 2-leder RS485
- Serielt interface baudrate: 9600, 19200 eller 38400 baud
- Serielt interface protokol: LECOM, MODBUS
- Display type: Grafik-LCD med backlight
- Display visningsområde: 8 dekader plus fortegn (-99999999... 99999999-de)
- Visning af cifferhøjde (Single + Dual): 13 mm
- Visning af cifferhøjde (stort display) 26 mm
- Visning farve: Rød/grøn/gul (kan omkobles)
- Visning betjening: Touchscreen (resistiv)
- Kabinetmateriale: ABS, UL 94 V-0
- Kabinetmontering: Indbygning i styretavler
- Hus dimensioner (B x H x D) 96 x 48 x 116 mm
- Hus udskæring (B x H): 91 x 43 mm
- Kabinet beskyttelsesklasse: IP65 på fronten, IP20 på bagsiden
- Kabinet vægt: Ca. 200 g.
- Omgivelsestemperatur under drift -20 °C... +60 °C (ikke-kondenserende)
- Omgivelsestemperatur under opbevaring -25 °C... +70 °C
- Omgivelsesbetingelser højde: Maks. 2000 m ü.NN
- Omgivelsesbetingelser luftfugtighed: Maks. 80% relativ fugtighed op til 30°C.
- Miljøbetingelser tilsmudsningsgrad: 2
- Produkttype
Digitaldisplay
- Beskeder Funktion
Temperatur
- Type
6877.5150
- Displayteknologi
LCD; grafisk
IP20 (bagside)
IP65 (front)
- Indbygningsbredde
91 mm
- Visning (counts)
-99999999
99999999
- Indbygningshøjde
43 mm
- Dim.
(L x B x H) 116 x 96 x 48 mm
- Vægt
200 g
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
18 V/DC
- Display-belysning
RGB
- Specifikationer
konfigurerbart farvedisplay
- Indbygningsdybde
43 mm
- Bredde
96 mm
- H
48 mm
- L
116 mm
- Ramme Bredde
91 mm
- Interfaces
RS485
- Interfaces
Skrueklemme
- Cifferhøjde
13 mm oder 26 mm
Dokumenter og downloads
Datablad
Datablad 2899372 Motrona Digitaldisplay
Datablad 2899372 Motrona Digitaldisplay
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2899372 Motrona Digitaldisplay
Beskrivelse
Dette innovative DMS-display anvendes til optagelse, behandling og visning af måleværdier fra udvidelsesmålestriber og raftsensorer. Som sædvanlig giver vores visninger forskellige gengivelsesmuligheder via vores innovative, trefarfarvede touchMATRIX®-display. til temperaturmålinger er det også muligt at tilslutte og analysere pt100 sensorer samt termoelementer af type J og K.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Robust plasthus
- Lys og kontrastrigt display med hændelsesafhængige farver
- Emulering af en 7-segment-visning med symboler og enheder
- Intuitiv og enkel indstilling med let læselig tekst og touchscreen
Inkluderet i leveringen
- Monteringsmateriale til montering i kontrolpanel
- Betjeningsvejledning
