Motrona 8386.5010 8386.5010 SinCos-signalkonverter

EAN:
Fremstillingsnr.
Artikel nr.:

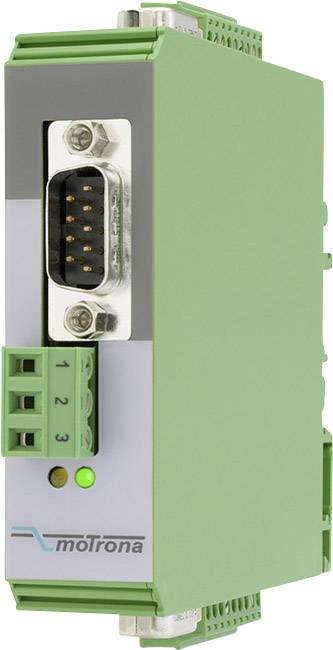

En grøn elektronisk enhed med flere stik. En grøn LED lyser på forsiden. Mærkenavn 'moTrona'.
En grøn elektronisk enhed med flere stik. En grøn LED lyser på forsiden. Mærkenavn 'moTrona'.
Produkttype
SinCos-signalkonverter
Driftsspænding
24 V/DC
Type
8386.5010
Måleindgange
1
Udgange
4
Datablad (PDF)
Motrona
Hurtig levering tors. 1. okt.

6 stk.

Antal

Total (3.432,00 kr. / stk.r)
3.432,00 kr.
ekskl. moms
Gratis fragt
Kun 6 stk. tilbage på lager
30 dages returret
Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Højdepunkter og detaljer

Overvågningsrelæer

  • 1 x sincos-eingang
  • 2 x sincos-ausgang
  • 2 x inkremental-ausgang (TTL/HTL)

Tekniske specifikationer

  • Sender forsyning: 5 VDC
  • Grænsefrekvens: 500 kHz
  • Indgang sender signaler: sin+ / sin- / cos+ / cos- / ref+ / ref- i formatet 1 Vss
  • Udgange: 2 sinus cosinus-udgange med samme format som den indgang,2 inkrementelle udgange i formatet A, /A, B, /B, Z, /Z , kan indstilles individuelt på TTL/RS422-niveau eller htl (10-30 V)-niveau
  • Signal driftstid: ca. 200 nsek.
Type

8386.5010

Produkttype

SinCos-signalkonverter

Måleindgange

1

Udgange

4

Driftsspænding

24 V/DC

Dim.

(L x B x H) 102 x 22.5 x 102 mm

Vægt

100 g

Bredde

22.5 mm

H

102 mm

L

102 mm

Dokumenter og downloads

Datablad

Datablad 1380699 Motrona 8386.5010 8386.5010 SinCos-signalkonverter

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1380699 Motrona 8386.5010 8386.5010 SinCos-signalkonverter

Beskrivelse

Bemærk! Denne tekst er maskineoversat.

SV 210 - signal distributør bruges til at distribuere signaler fra såkaldt SinCos encoder ren og problemfri på flere enheder. Enhederne kan styres enten med SinCos signaler samt trinvise impulser.
Ved de to sinusformede udgange på fordeleren (hvis donor-tilgængelige) til gengæld giver sinusformede signaler med samme format som input, herunder reference puls. Alle sinus signaler ved hjælp af den sædvanlige for industriel encoder spænding format 1 Vpp (differential).
Aktuelle signaler efter 11 uA standard understøttes ikke af denne enhed.
På de to trinvise output leverer de distributør rektangulære impulser, præcis en puls pr sinus periode, og et nul impuls, der svarer til den indkommende henvisning puls. Der dybest set er de differentielle signaler A, / A, B, / B, Z, / Z er tilgængelig. Udgangsniveauet vælges separat (TTL interval 5V til HTL max. 30 V) for hver af de to trinvise udgange

Version

  • Slanke, pladsbesparende plastkabinet til bæreskinnemontering;tilslutninger til sincos-signale via D-SUB-stik;inkrementelle impulsudgange via stikbare skrueklemmer.

Beskrivelse

Bemærk! Denne tekst er maskineoversat.

SV 210 - signal distributør bruges til at distribuere signaler fra såkaldt SinCos encoder ren og problemfri på flere enheder. Enhederne kan styres enten med SinCos signaler samt trinvise impulser.
Ved de to sinusformede udgange på fordeleren (hvis donor-tilgængelige) til gengæld giver sinusformede signaler med samme format som input, herunder reference puls. Alle sinus signaler ved hjælp af den sædvanlige for industriel encoder spænding format 1 Vpp (differential).
Aktuelle signaler efter 11 uA standard understøttes ikke af denne enhed.
På de to trinvise output leverer de distributør rektangulære impulser, præcis en puls pr sinus periode, og et nul impuls, der svarer til den indkommende henvisning puls. Der dybest set er de differentielle signaler A, / A, B, / B, Z, / Z er tilgængelig. Udgangsniveauet vælges separat (TTL interval 5V til HTL max. 30 V) for hver af de to trinvise udgange

Version

  • Slanke, pladsbesparende plastkabinet til bæreskinnemontering;tilslutninger til sincos-signale via D-SUB-stik;inkrementelle impulsudgange via stikbare skrueklemmer.
