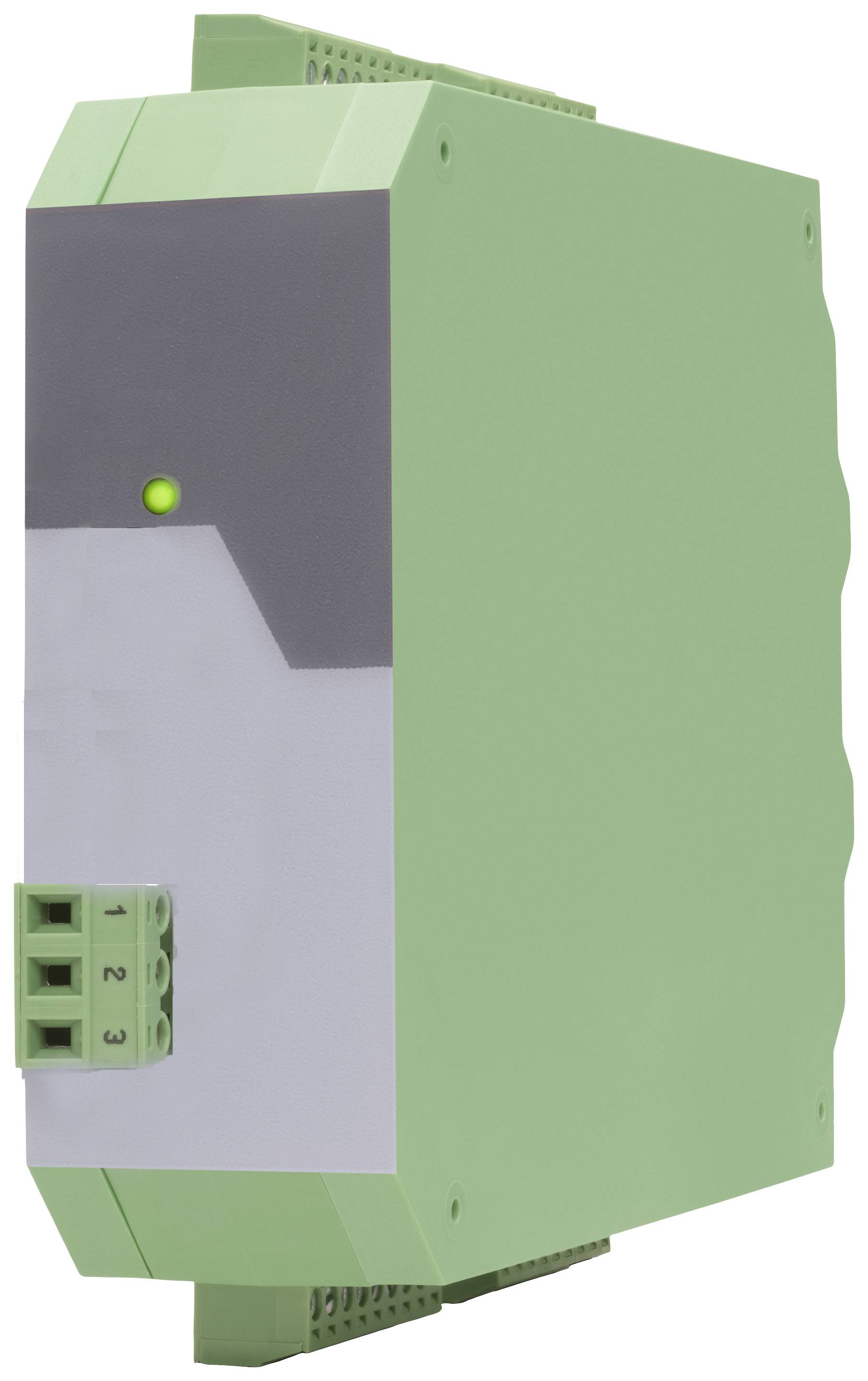

Motrona 7379.5021 I/O-modul Antal digitale indgange: 1
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Type
7379.5021
Driftsspænding
24 V/DC
Driftsspænding (detaljer)
12-30 V/DC
H
109 mm
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- DMS-indgang med aflæsning
- Konfiguration:
- Spænding: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Opløsning 16-bit
- Nøjagtighed + /- 0.01% / 10K
- DMS-forsyningsspænding: 3-10 VDC maks. 50 mA
Tekniske specifikationer
- Tilslutninger: Skrueklemmer, 1,5 mrn2/ AWG 16
- Spændingsforsyning indgangsspænding: 24VDC (18... 30 VDC - via 10-Link Masterport)
- Spændingsforsyning: Beskyttelse mod omvendt polaritet
- Spændingsforsyning strømforbrug: Ca. 75 mA (ubelastet)
- DMS-indgang antal: 1 med tilbageslæsningstift
- DMS-indgang konfiguration: Spænding
- DMS-indgang følsomhed: +1- 5mV, +/-10mV, +/-20e, +/-4OmV, +/-80mV
- DMS-indgang opløsning: 16 bit
- DMS-indgang nøjagtighed: +/- 0.01 % / 10K
- DMS-indgang DMS forsyningsspænding: 3-10 VDC
- DMS-indgang udgangsstrøm: Maks. 50 mA
- Kontrolindgange (kun med optionen "CO")antal: Format: 3
- Control-indgange (kun med optionen "CO")frekvens: HTL, PNP (Low 0... 3 V, High 9 ... 30 V) maks. 1 kHz
- Control-indgange (kun med optionen "CO")reaktionstid: Ca. 1 ms
- Control-indgange (kun med optionen "CO")overførselstid (10 Link): Hver ca. 2 ms - (10 Link cyklustid)
- Control-indgange (kun med optionen "CO") belastning: Maks. 2 mA ved 24 VDC
- Control-udgange (kun med optionen "CO")antal: 2
- Control-udgange (kun med optionen "CO")format: 5... 30 V (afhængigt af spænding til Com+), PNP
- Control-udgange (kun med optionen "CO")udgangsstrøm: Maks. 100 mA pr. udgang (ved ekstern Com+ forsyning!)
- Control-udgange (kun med optionen "CO")reaktionstid: Min. 1 ms (afhængigt af "sampling time" og "Filter"-indstilling)
- Control-udgange (kun med option "CO")overførselstid (10 link): Hver ca. 2 ms - (10 Link cyklustid)
- Modul / Specification: Device /10 Link V1.1
- I0-Link bithastighed: COM 3 (230,4 kbit/s)
- I0-Link Port Class: Type A.
- I0-Link cyklustid: Min. 2 ms
- I0-link databredde: 16 byte (14 byte (indgangsdata) + 1byte (»CO«-status) + 1 byte (diagnosedata))
- Visningselemnter antal: 1 LED
- Visningselement funktion: 1 x grøn til driftsberedskab eller 10 Link status (ved optionen "CO")
- Kabinetmateriale: Plast
- Kabinet montering: På 35 mm din-skinne (i henhold til en 60715)
- Hus mål (B x H x D) (uden tilslutninger): 34 x 100 x 131 mm
- Hus mål (B x H x D) (med tilslutninger): 34 x 109 x 140 mm
- Kabinet vægt: Ca. 160 g.
- Kabinet beskyttelsesklasse: IP20
- Omgivelsestemperatur under drift -20 °C... +60 °C ikke duggende
- Omgivelsestemperatur under opbevaring -25 °C... +70 °C
- Omgivelsesbetingelser højde: Maks. 2000 m ü.NN
- Omgivelsesbetingelser luftfugtighed: Maks. 80% relativ fugtighed op til 30°C.
- Miljøbetingelser tilsmudsningsgrad: 2
- MTBF i år (konstant drift ved 60 °C): 92,9 a
- Programmering
- Produkttype
I/O-modul
- Type
7379.5021
- Driftsspænding
24 V/DC
- Driftsspænding (detaljer)
12-30 V/DC
- H
109 mm
- L
140 mm
- Bredde
34 mm
- Antal digitale indgange
1
- Dim.
(L x B x H) 140 x 34 x 109 mm
- Produc.-delnr.
7379.5021
Dokumenter og downloads
Datablad
Datablad 2899374 Motrona 7379.5021 I/O-modul Antal digitale indgange: 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2899374 Motrona 7379.5021 I/O-modul Antal digitale indgange: 1
Beskrivelse
Dette apparat er ideal egnet til tilslutning af en DMS fuldbro-sensor, hvis konvertible måleresultat overføres cyklisk via procesdata via IO Link.
De enkelte enhedsparametre kan indstilles og gemmes ved hjælp af Diverser Engineering Tools, eller ved løbende drift via IO – Link. Den understøttede "data storage"-mekanisme giver let og enkel udveksling af udstyr til enhver tid.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
De enkelte enhedsparametre kan indstilles og gemmes ved hjælp af Diverser Engineering Tools, eller ved løbende drift via IO – Link. Den understøttede "data storage"-mekanisme giver let og enkel udveksling af udstyr til enhver tid.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Robust plastkabinet til direkte vippekontakter på din-skinne
Inkluderet i leveringen
- Betjeningsvejledning
