Motrona 6967.5150 Digitaldisplay
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Digitalt installationsmåleudstyr
Tekniske specifikationer
- Control-indgange - antal: 5
- Control-indgange - reaktionstid: 1 ms
- Control-indgange - belastning: Maks. 2 mA ved 24 VDC
- Control-udgange - antal: 4
- Control-udgange - reaktionstid: Ca. 50 ms
- Kabinet - materiale: ABS, UL 94 V-0
- Kabinet – montering: Indbygning i styretavler
- Tilslutninger – tilslutningstype: Skrueklemmer, 1,5 mm² / AWG 16
- Control-udgange - udgangsstrøm: Maks. 200 mA
- Omgivelsestemperatur – drift: -20°C … +60°C ikke duggende
- Spændingsforsyning DC - beskyttelseskobling: Beskyttelse mod omvendt polaritet
- Spændingsforsyning DC – strømforbrug: Ca. 100 mA (ubelastet)
- Sikring - ekstern: T 0,5 A.
- Spændingsforsyning AC - (Option AC) effektforbrug: Ca. 3 VA (ubelastet)
- Spændingsforsyning AC - ekstern: T 0,1A
- Hjælpespændingsudgang - ved DC forsyning: 24 VDC (ca. 1 V mindre end indgangsspænding.), maks. 250 mA eller 5 VDC (± 15 %), maks. 250 mA
- Hjælpespændingsudgang - ved AC forsyning: 24 VDC (± 15%) (maks. 150 mA til 45 °C / 80 mA fra 45 °C) eller 5 VDC (± 15%), maks. 250 mA
- Hjælpespændingsudgang - EtherCAT®-interface-tilslutning: 2 Ethernet-porte RJ45 med galvanisk adskillelse
- Hjælpespændingsudgang (1 ECAT IN / 1 ECAT OUT) - overførselshastighed: 100 Mbit/s full duplex
- Hjælpespændingsudgang (1 ECAT IN / 1 ECAT OUT) – kommunikation: EtherCAT® Sub Device med CoE (CANopen EtherCAT®) 1 sende-procesdataobjekt (TxPDO) og 1 modtage-procesdataobjekt (RxPDO) med fast Mapping
- Control-indgange – format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Analog udgang - konfiguration: Strøm- eller spændingsudgang
- Analog udgang - (option AO/AR) spændingsudgang: -10…+10 V (maks. 2 mA)
- Analog udgang - strømudgang: 0/4 … 20 mA (belastning maks. 270 ohm)
- Analog udgang - opløsning: 16 bit
- Analog udgang - reaktionstid: Ca. 50 ms
- Control-udgange - (Option AO/AR/CO/CR) format/niveau: 5 … 30 V (afhængigt af spænding til COM+), PNP
- Relæ-udgange - antal: 2
- Relæ-udgange - (option RL) konfiguration: Veksler (potentialfri)
- Relæ-udgange - AC-koblingsevne: Maks. 250 VAC / 3 A / 750 VA
- Relæ-udgange - DC-koblingsevne: Maks. 150 VDC / 2 A / 50 W.
- Relæ-udgange - reaktionstid: Ca. 50 ms
- Relæ-udgange - serielt interface: Format (Option A0/CO): RS232 (Option AO/AR/CO/CR) format (Option AR/CR) RS485
- Relæudgange – baudrate: 9600, 19200 eller 38400 baud
- Relæ-udgange - protokol: Lecom eller Modbus RTU
- Display - type: Grafik-LCD med baggrundslys
- Indikator - visningsområde: 8 dekader plus fortegn (-99999999 … 99999999) 13 mm
- Display - cifferhøjde (Single + Dual): 26 mm cifferhøjde (stor visning) rød/grøn/gul (kan omkobles)
- Display - farve: Touchscreen (resistiv)
- Hus - udskæring (B x H): 91 x 43 mm
- Omgivelsesbetingelser højde: Maks. 2000 m ü.NN
- Produkttype
Digitaldisplay
- Type
6967.5150
- Displayteknologi
LCD
IP65 (fra fronten)/IP20 (fra bagsiden)
- Visning (counts)
-99999999
- Dim.
(L x B x H) 116 x 96 x 48 mm
- Vægt
200 g
- Driftsspænding maks.
230 V/AC
30 V/DC
- Min. driftsspænding
115 V/AC
18 V/DC
- Display-belysning
Rød
Grøn
Gul
- Bredde
96 mm
- H
48 mm
- L
116 mm
- Interfaces
RJ45
RJ45
- Cifferhøjde
26 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3805208 Motrona 6967.5150 Digitaldisplay
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3805208 Motrona 6967.5150 Digitaldisplay
Beskrivelse

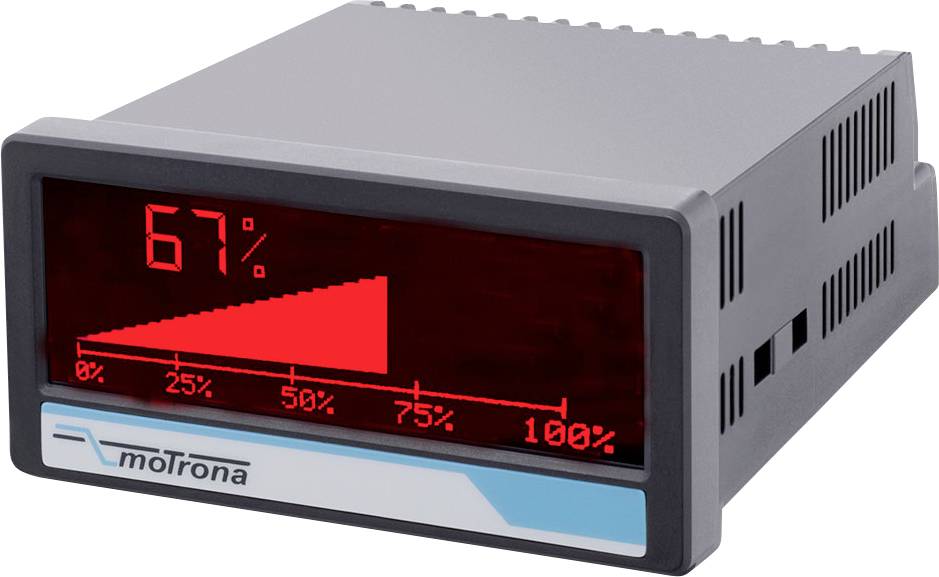

EtherCAT-visningen registrerer, behandler, analyserer, visualiserer og overfører procesdata. Takket være den alsidige grænseflade kan enheden konfigureres og skaleres under drift og det sker parallelt med overførsel af statusoplysninger. Med den resistive touchscreen, det flerfarvede grafikdisplay (rød, grøn, gul) og et integreret søjlediagram er displayet ideelt til ideal.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- EtherCAT-interface
- 5 styreindgange til fjernudløsning
- Spændingsforsyning 18... 30 VDC
- Normindbygnings-kabinet med 96 x 48 mm og beskyttelsesklasse IP65
- Lyst og kontrastrigt grafikdisplay med hændelsesafhængige farvevarianter
- Emulering af en 7-segment-visning med symboler, enheder og søjlediagramvisning
- Intuitiv og enkel indstilling med let læselig tekst og touchscreen
Inkluderet i leveringen
- Betjeningsvejledning
