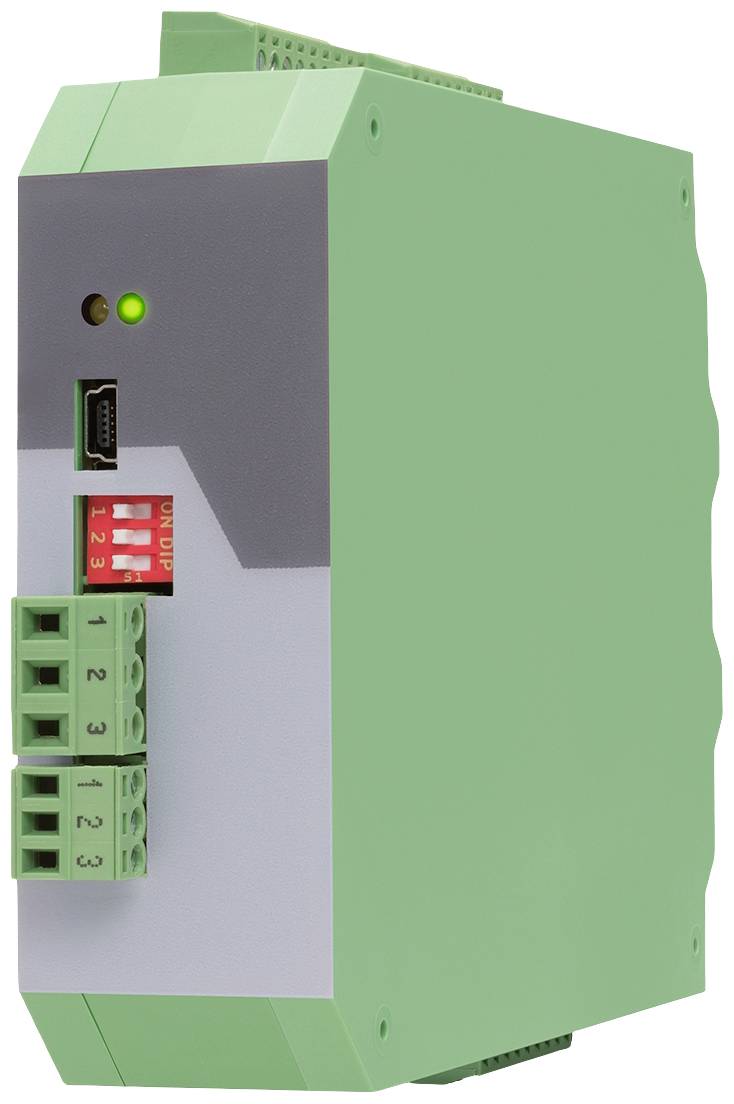

Motrona 6877.5022 I/O-modul Skrueklemme Antal digitale indgange: 2
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
I/O-modul
Interfaces
Skrueklemme
Type
6877.5022
Driftsspænding (detaljer)
18-30 V/DC
H
140 mm
Datablad (PDF)
Højdepunkter og detaljer
Relæ-, TTL- I/O- modul (Deditec)
- 6-leder-tilslutning til to DMS fuldbro-sensorer
- 2 x strøm-spændings-udgang
- Funktioner til skalering og forbindelser af sensorsignaler (for eksempel A+B, A-B, …)
- Indstillelig brospænding pr. sensor fra 3 VDC til 10 VDC
- Sensoringanges følsomhed 1 … 10 mV
- Overførsel af sensordata via RS-485
- Programmering via USB og brugerfladen os (freeware)
- 4 x Control-indgange HTL/PNP
- 4 X Control-udgange til signalering af forskellige driftstilstande
Tekniske specifikationer
- Tilslutningsart: Skrueklemmer, 1,5 mm2 / AWG 16
- Spændingsforsyning indgangsspænding 18... 30 VDC
- Spændingsforsyning: Beskyttelse mod omvendt polaritet
- Spændingsforsyning ripplespænding: ≤ 10 %
- Spændingsforsyning strømforbrug: Ca. 50 mA (ved 24 V, ubelastet)
- DMS forsyning udgangsspænding: 3-10 VDC
- DMS strømforsyning udgangsstrøm: Maks. 50 mA
- DMS-indgange antal: 2 med tilbageslæsningstift
- DMS-indgange konfiguration: Spænding
- DMS-indgange følsomhed: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- DMS-indgange opløsning: 16 bit
- DMS-indgange nøjagtighed: +/- 0.01 % / 10K
- Analoge udgange antal: 2
- Analoge udgange spænding: +/- 10V (ekstern belastning maks. 5 kOhm)
- Analoge udgange strøm: 0/4mA...20 mA (belastning maks. 270 ohm)
- Analoge udgange opløsning: 16 bit
- Analoge udgange nøjagtighed: + /- 0.01% / 10K
- Analoge udgange reaktionstid: Afhængigt af sampling Time og filter
- Control-indgange antal: 4
- Control-indgange format: HTL, PNP (Low 0... 4 V, High 10 ... 30 V)
- Control-indgange frekvens: Maks. 1 kHz
- Control-indgange reaktionstid: 1 ms
- Control-indgange belastning: Maks. 3 mA ved 24 VDC
- Control udgange antal: 4
- Control-udgange format/niveau: HTL: 17... 29 V (afhængigt af forsyningsspænding)
- Control-udgange udgangsstrøm: Maks. 30 mA, High side driver
- USB version: USB 2.0 mini type B.
- Kabinet udførelse: 2-leder RS-422
- Kabinet protokol: LECOM, MODBUS
- Kabinetmateriale: Plast
- Kabinet montering: På 35 mm din-skinne (i henhold til en 60715)
- Hus dimensioner (B x H x D) 34 x 140 x 118 mm
- Kabinet beskyttelsesklasse: IP20
- Kabinet vægt: Ca. 100 g.
- Omgivelsestemperatur under drift 0 °C... +60 °C (ikke-kondenserende)
- Omgivelsestemperatur under opbevaring -25 °C... +70 °C (ikke kondenserende)
- Udfaldsrate MTBF i år (konstant drift ved 60 °C): 59.9
- Produkttype
I/O-modul
- Interfaces
Skrueklemme
- Type
6877.5022
- Driftsspænding (detaljer)
18-30 V/DC
- H
140 mm
- L
118 mm
- Bredde
34 mm
- Antal digitale indgange
2
- Dim.
(L x B x H) 118 x 34 x 140 mm
- Produc.-delnr.
6877.5022
Dokumenter og downloads
Datablad
Datablad 2899377 Motrona 6877.5022 I/O-modul Skrueklemme Antal digitale indgange: 2
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2899377 Motrona 6877.5022 I/O-modul Skrueklemme Antal digitale indgange: 2
Beskrivelse
På denne måleforstærker kan der tilsluttes to DMS fuldbro sensorer, hvis konverterede måleværdier er til rådighed på to analoge udgange (strøm/spænding) og på fire HTL Control udgange.
Det er et USB-programmeringsinterface og et RS-485-kommunikationsinterface med LECOM hhv. MODBUS-protokol forefindes. Ved hjælp af fire HTL Control indgange kan der udløses en nulstilling af DMS-sensorerne.
De fire HTL Control udgange overfører overskridelse, underskridelse af koblingspunkter samt bevægelser uden for et område. Der kan også udlæses en DMS-fejl.
Ved hjælp af HTL Control indgangene kan du trække tilbage til udgangene.
Desuden er det også muligt at anvende en sætningsfunktion til den analoge udgang via HTL Control indgangene.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Det er et USB-programmeringsinterface og et RS-485-kommunikationsinterface med LECOM hhv. MODBUS-protokol forefindes. Ved hjælp af fire HTL Control indgange kan der udløses en nulstilling af DMS-sensorerne.
De fire HTL Control udgange overfører overskridelse, underskridelse af koblingspunkter samt bevægelser uden for et område. Der kan også udlæses en DMS-fejl.
Ved hjælp af HTL Control indgangene kan du trække tilbage til udgangene.
Desuden er det også muligt at anvende en sætningsfunktion til den analoge udgang via HTL Control indgangene.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Robust plastkabinet til direkte vippekontakter på din-skinne
Inkluderet i leveringen
- Betjeningsvejledning
