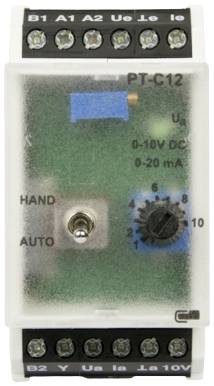

Metz Connect PT-C12 24 V AC/DC 110501 Signalomformer 1 stk

Potentialadskiller / signalomformer bruges til adskillelse af analoge signaler i området fra 0 til 10 V DC og 0 til 20 mA DC eller til signalkonvertering fra 0 til 10 V DC til 0 til 20 mA DC eller 0 til 20 mA DC på 0 til 10 V. DC. Indgangs-, eller Udgangssignaler samt forsyningsspænding er gensidigt potentialadskilt. På enheden kan der tilsluttes et indgangssignal 0 til 10 V eller 0 til 20 mA. Funktion potentialadskillelse: Ved PT-C12 udlignes indgangssignalet 0 til 10 V proportionalt med udgangssignalet 0 til 10 V. PTI-C12 afstemmer indgangssignalet 0 til 20 mA proportionalt med udgangssignalet 0 til 20 mA. Funktion signalkonvertering med potentialadskillelse: Ved en signalkonvertering fra 0 til 10 V til 0 til 20 mA eller 0 til 20 mA til 0 til 10 V kan det konverterede udgangssignal justeres med integreret spindeltrimmer. Derudover er der integreret et håndbetjent nødbetjeningsniveau med MANUEL AUTO-kontakt med tilbagemeldingskontakt. Via potentiometeret på forsiden kan udgangssignalet 0 til 10 V og 0 til 20 mA indstilles i kontaktstilling MANUELT. På klemmen 10 V har den en konstant udgangsspænding på maks. 10 V DC, 5 mA til rådighed. Indgangen Y bruges til LED-visning af udgangsspænding UA. Led'ernes lysstyrke afhænger af udgangssignalets højde (bro mellem UA og Y). Alternativt kan der tilsluttes et eksternt signal på indgang Y til LED-visning fra 0 til 10 V DC. Tilslutning med skrueklemmer.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
