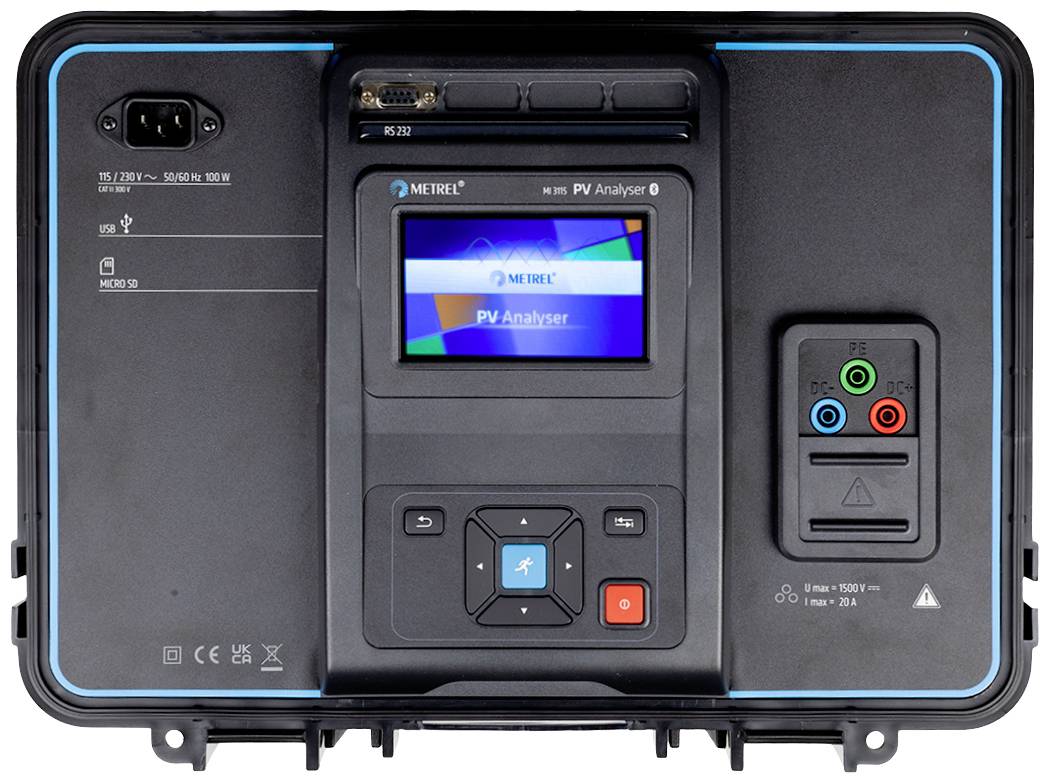

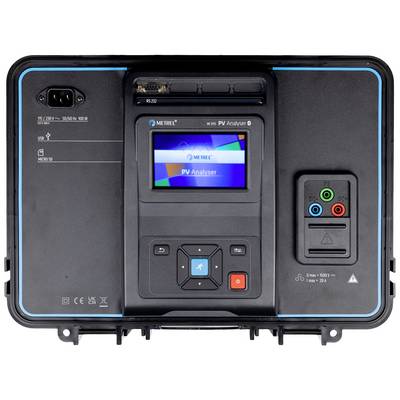

Metrel MI 3115 ST Net-analyseapparat
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Måleområde spænding 20 - 1699 V/DC
- Måleområde strøm: 0.1 - 19.99 A/DC
- I/U-kurve 1500 V, 20 A, 24 kW
- Produkttype
Net-analyseapparat
- Målekategori
CAT II 300 V
- Beskyttelseskabel-genkendelse
Ja
Fabriksstandard
- Dim.
(L x B x H) 42 x 18 x 33 cm
- Vægt
6.8 kg
- Bredde
18 cm
- H
33 cm
- L
42 cm
- Interfaces
RS232
USB
Bluetooth®
WiFi
Dokumenter og downloads
Datablad
Datablad 3089196 Metrel MI 3115 ST Net-analyseapparat
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3089196 Metrel MI 3115 ST Net-analyseapparat
Information
Testrapport 3089196 Metrel MI 3115 ST Net-analyseapparat
Beskrivelse
1500 V kontrol af fotovoltaiske anlæg med stil. MI 3115 PV-analysatoren giver test i overensstemmelse med standarden IEC 62446 / VDE 0126-23 og understøtter alle test og målinger i kategori 1 og 2. Dette omfatter måling af PV-strings isolationsmodstand, måling af i/U-karakteristika samt omregning af måleresultaterne til STC-værdier og sammenligning med de nominelle værdier, der er udstedt af PV-modulproducenterne. Bestråling og celletemperatur måles i realtid med den trådløse fjernenhed. Derudover kan kategori 1-prøverne registreres i en auto-test, som gør det muligt for brugeren at udføre alle ønskede test med en enkelt berøring af starttasten. Korrektion af tidligere forkert indlæste parametre ved allerede gennemførte målinger eller grupper af målinger. Apparatet styres ved hjælp af et stort farve-touchscreen-display, hvor brugeren kan udvikle og starte den valgte test eller måling, samt lagre og kontrollere resultater i numerisk og grafisk form. Memory Organizer, handlinger til enkelt- eller gruppemålinger, søgefunktion. Pc SW Metrel ES Manager giver mulighed for at udvikle en målestruktur og målinger, oplader denne struktur op eller ned og kontrollerer resultaterne, giver mulighed for avancerede analyser af i/U-kurven, DB-Explorer fra PV-moduler og oprettelse af en professionel testrapport.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 1500 V isolationsmodstand fra ringene
- Gennemgang af beskyttelsesledere
- Polaritetstest
- ISC- og Uoc-test
- I/U-egenskaber
- Trådløs registrering af stråling og temperatur fra PV-moduler
- Isolations- og i/U-måling af PV-anlæg op til 1500 V i ét apparat
- Kapacitetsmålemetode
- Trådløs (WiFi) fjernenhed til måling af stråling og celletemperatur for PV-moduler.
- Autprøvning for kategori 1-prøvninger
- Beregning af STC-værdier og sammenligning med nominelle data
- Databankenhed til PV-moduler
- AUTOSSEKVENS
- Første inspektion
- Gentagelse af prøvningen
- Vedligeholdelsestest
- Analyse og fejlfinding
- Ordfører

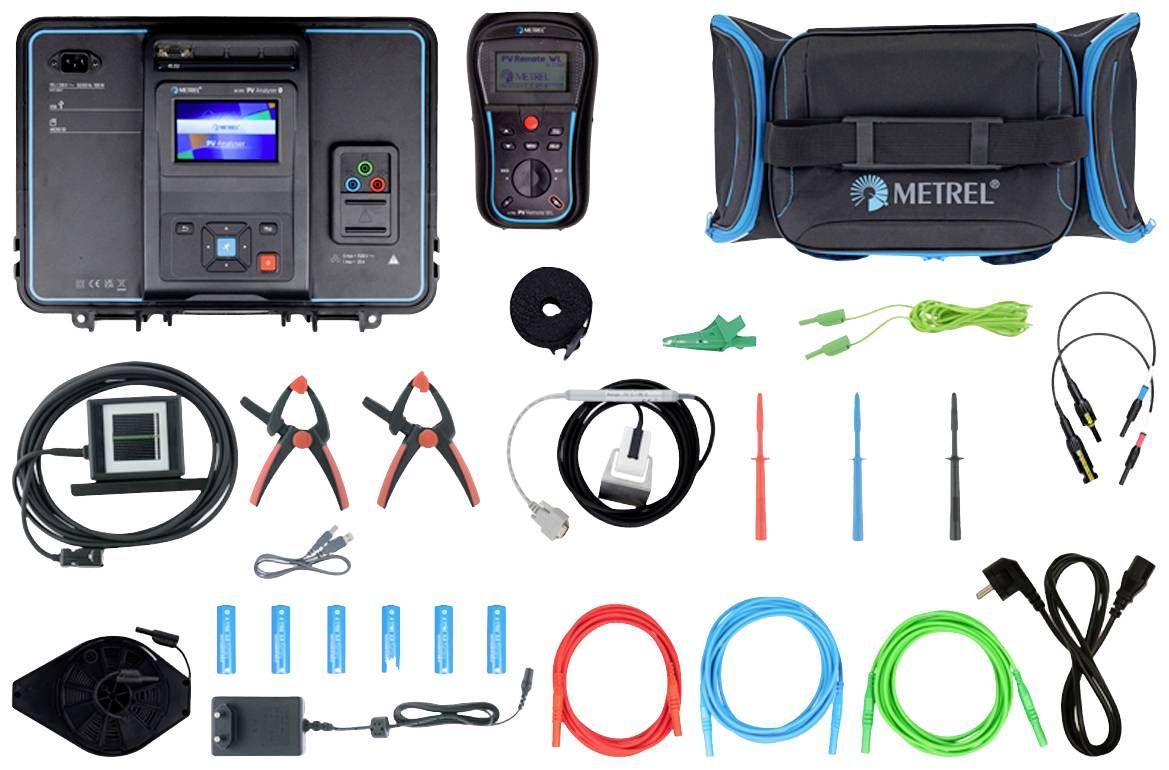

Inkluderet i leveringen
- Måleapparat MI 3115 PV analysator
- A 1785 fjernenhed WL
- A 1833 PV-temperaturføler
- A 1834 PV-Referencecelle
- 2 x A 1835 klemme til montering af tilbehør
- S 2145 sæt fra PV MC4 til bananadapterne
- A 1790 RØD testledning, 3 m, 2,5 mm2
- A 1790 BLÅ testledning, 3 m, 2,5 mm2
- A 1792 testledning, grøn, 3 m, 0,75 mm2
- A 1509 testledning, sort, 50 m, 0,75 mm2 - rulle
- A 1012 testledning, grøn, 4 m, 0,75 mm2
- A 1309 krokodillenæb, grøn
- A 1014 prøvesonde, sort
- A 1015 prøvesonde, blå
- A 1016 prøvesonde, rød
- A 1727 USB-kabel type A/B.
- A 1728 strømkabel 2 m, 3 x 0,75 mm2
- A 1551 blødt polstret bæretaske størrelse: L
- A 1548 STRØMFORSYNING 0,5 A/12 V**
- A 1791 bærerem
- S 2080 genopladelige batterier 1,2 V, 2100 mAh, type AA, 6 stk.
- Kalibreringsbevis til MI 3115
- Kalibreringsbevis til A 1785
- Brugsanvisning
