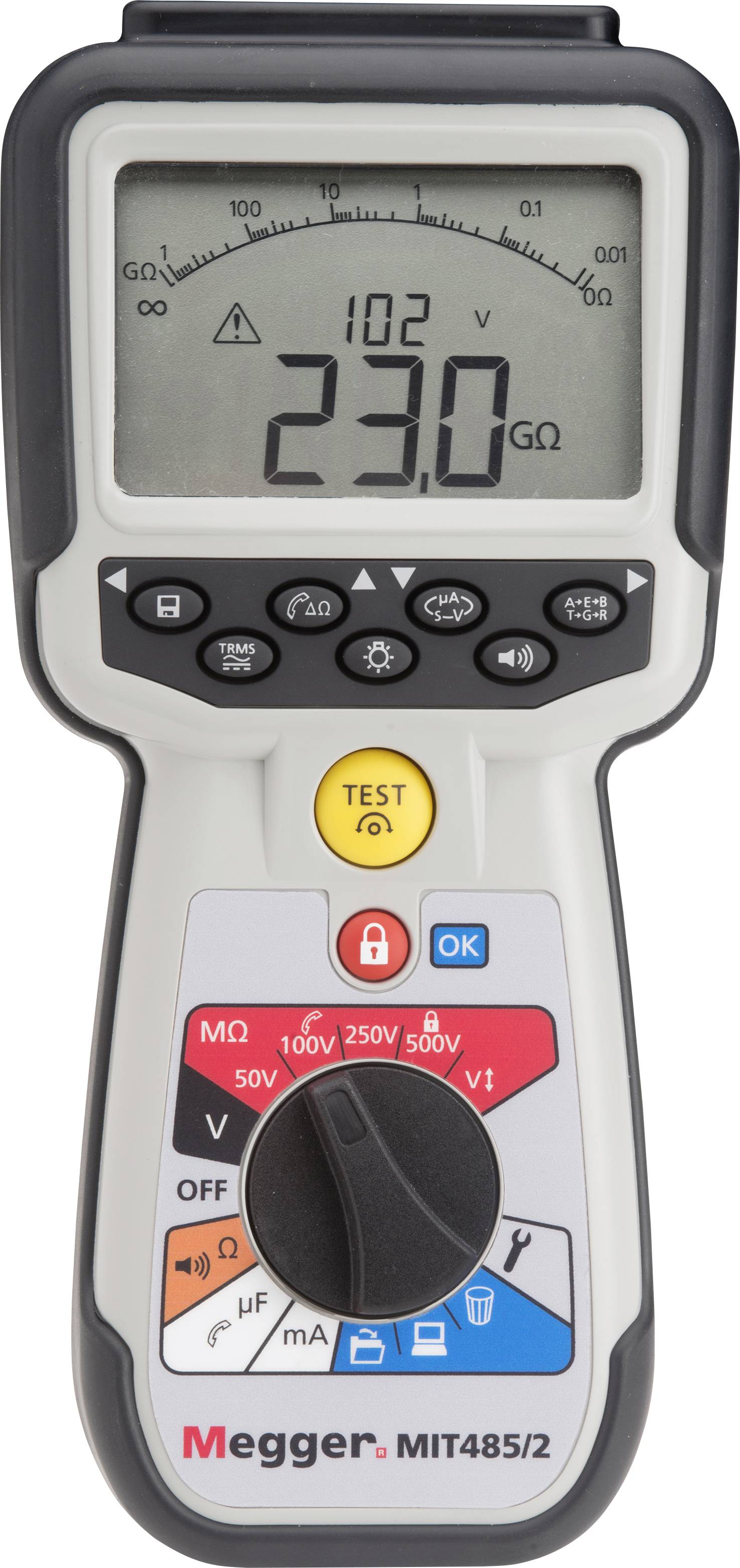

Megger MIT485/2 Isolationsmåler 50 V, 100 V, 250 V, 500 V 100 GΩ
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Isolations-måler
- Isolationstest op til 500 V og 100 GΩ område i et håndholdt måleapparat
- 3-leder-tilslutning til A-, B- og E-tilslutning (spids, ring og jord) (ny)
- Beskyttet adgang til 500 V til beskyttelse mod utilsigtet skader (ny)
- Genopladelige muligheder for net- og bilopladning (ny)
- Hurtigere gennemgangstest med et område fra 0,01 Ω til 1 MΩ (ny)
- Differentialtmåleevne (ny)
- Stabiliseret Isolationsprøvspænding (ny)
- 600 V TRMS veksel- og jævnspændingsmåling
- Lagring af testresultater og Bluetooth®-download
- CAT IV 600V
- Vejrbestandighed - hvert prøveapparat er tætnet i henhold til IP54 og har et vandtæt kabinet, så risikoen for vandindtrængning, for eksempel også batteri- og sikkerhedsafdækning, reduceres.
- Robust kabinet - gummiet over formdelen sørger for en ideel kombination af støddæmpende udendørsbeskyttelse og fremragende greb i et stærkt modificeret ABS-kabinet. Dette fører til et næsten uforgængeligt kabinet.
- Batterier – der kræves seks standard alkaliske AA-batterier eller genopladelige nikkel-metal-hydrid-batterier (NiMH), som giver mulighed for mindst 3.000 isolationstests ved 500 V.
Tekniske specifikationer
- ISC: 200 mA R ≤ 4Ω
- Differensmåling [REL]
- Ledning nul (op til 10 Ω)
- TRMS
- SPÆNDING AC/DC 600 V
- Kapacitet 0.1 nF - 10 μF
- Afstand til μF (åben cirkel)
- REN-beregning
- Strømmåling mA AC / DC
- A/B/E- ELLER T/R/G-OMSKIFTNING
- Integreret hukommelse
- Tilsluttet sonde medfølger
- ΜA tast (lækage)
- Tast til LÅSNING på MΩ
- Produkttype
Isolationsmåler
- Testspænding
50 V
100 V
250 V
500 V
- Beskeder Funktion
Isoleringsmodstand
Fabriksstandard
- Måleområde modstand
10-100 GΩ
- Interfaces
Bluetooth®
IP54
- Spændingsforsyning
6 x batteri 1,5 V IEC LR6 AA (valgfri NiMH-batterier)
- Dim.
(L x B x H) 22.8 x 6.3 x 10.8 cm
- Vægt
600 g
- Visningsmåde
Digital
Analog
Akustisk
- Frekvens (max.)
400 Hz
- Frekvens (min. )
15 Hz
- Frekvensområde
15 Hz - 400 Hz
- Isolationsmodstand (maks.)
100 GΩ
- Måleområde spænding (max.)
500 V
- Måleområde spænding (min.)
10 V
- Målekategori
CAT IV 600 V
- Bredde
6.3 cm
- H
10.8 cm
- L
22.8 cm
Dokumenter og downloads
Datablad
Datablad 3431113 Megger MIT485/2 Isolationsmåler 50 V, 100 V, 250 V, 500 V 100 GΩ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3431113 Megger MIT485/2 Isolationsmåler 50 V, 100 V, 250 V, 500 V 100 GΩ
Beskrivelse
Isolations- og gennemgangstesteren i serie MIT480 mk2 erstatter den oprindelige MIT480-serie og er specielt udviklet til telekommunikations- og kabeltestmarkeder.
De nye apparater har et revideret kabinet, en stander og en 6-celle
Batterirum med separat adgang til sikringerne.
Alle apparater er sprøjtestøbt og giver en øget beskyttelse IP54.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
De nye apparater har et revideret kabinet, en stander og en 6-celle
Batterirum med separat adgang til sikringerne.
Alle apparater er sprøjtestøbt og giver en øget beskyttelse IP54.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Prøvespænding - 50 V, 100 V, 250 V og 500 V.
- Variabel prøvespænding - fra 10 V op til 500 V justerbar prøvespænding
- 2 % præcision af prøvespændingen - udgangsprøvespændingen bliver inden for
- Tolerance eller inden for –0 % til +2 % + 2 V.
- PASS/FAIL-visning (BESTÅET/IKKE BESTÅET) - afhængigt af spændingsgrænseværdien vises der PAS (BESTÅET) eller FAIL (IKKE BESTÅET) ( anfør/anfør/anfør).
- Stabiliseret prøvespænding - spændingen er tilbageføringsstyret, for at
- Sikre, at det forbliver inden for specifikationen i hele prøvningsområdet.
- Visning af prøvespænding – den faktiske prøvespænding vises på en
- Mindre digitaldisplay og målinger vist på det større digitaldisplay.
- Prøveområde – isolationsprøvning fra 100 GΩ* til 500 V.
- Visning af måleområdet - spændingsområdet vises ved valget.
- Visning af målespænding – målespændingen vises under test.
- Analog bue - displayet omfatter også en analog bue, som viser reaktionen på bevægelig spole.
- Indrammet kontrol - automatisk kontrol baseret på en tidsbegrænsning.
- Silikonekabel - højkvalitets, bøjeligt og brugervenligt silikoneprøvekabel af høj kvalitet forhindrer målefejl i GΩ-områder over 5 GΩ.
- Prøvespærre – test forhindres, hvis der konstateres spændinger på over 25, 30, 50, 75 eller 100 V (indstillet af brugeren) under isolationsprøven. Standardværdi er 50 V.
- Isolationummer – summer kan indstilles således, at den aktiveres, hvis isoleringsmodstanden stiger over den af brugeren fastsatte grænse. Den kan konfigureres i opsætningsmenuen.
- Kontrolspærring – isolationsprøven spærres permanent

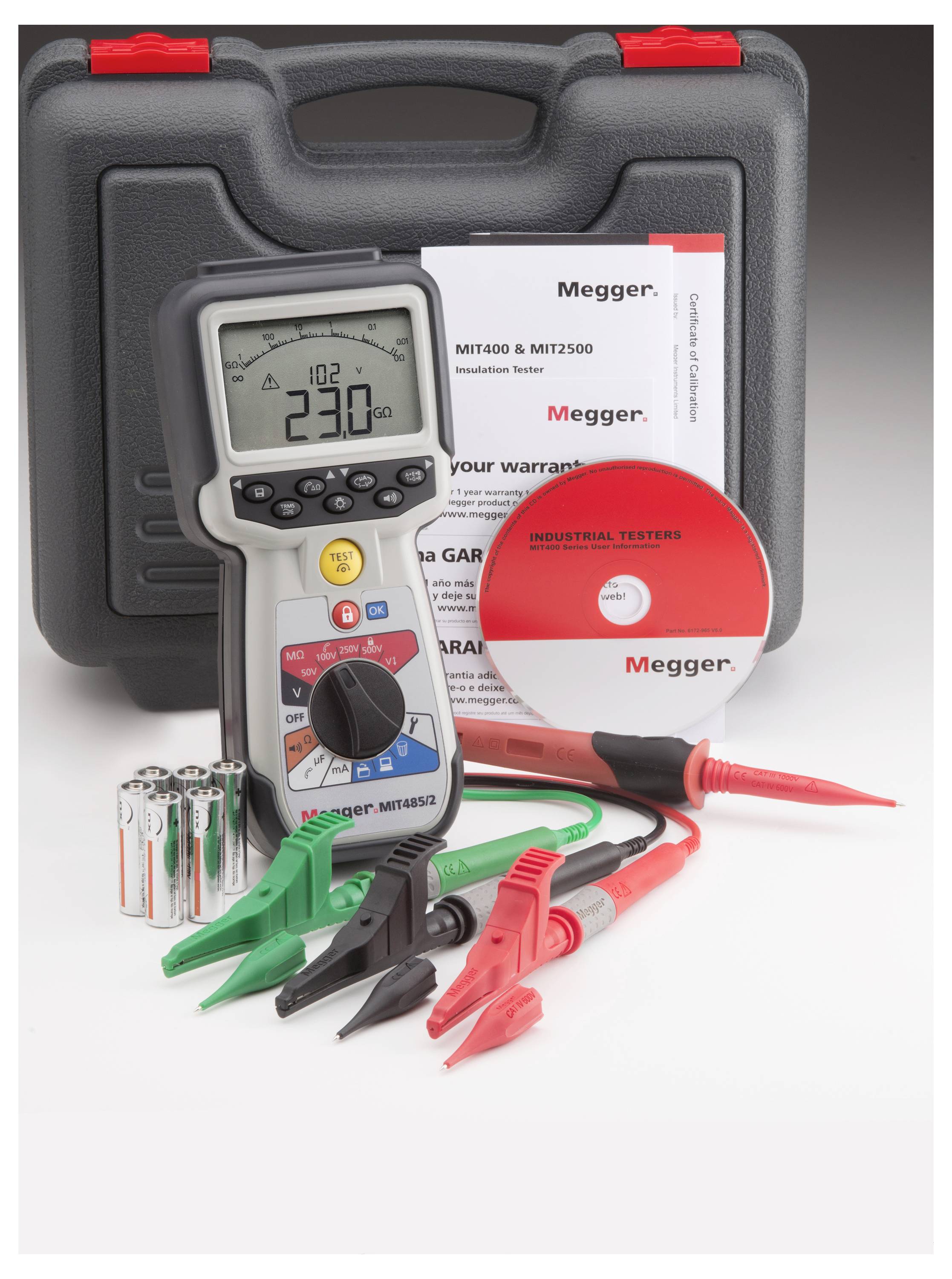

Inkluderet i leveringen
- Rød/sort silikonemåleledninger med stifter og clips
- SP5 koblet probe (ikke MIT400/2)
- CD med oplysninger til ejeren
- Batterier 6 x AA alkaline
- Hardcase-kuffert
Tip
Strømforsyning: 6 x alkaliske NiMH-batterier, 1,5-V-celletyper IEC LR6 (AA, MN1500, HP7, AM3 R6HP), der kan anvendes genopladelige celler.
Kan bestilles separat: Netoplader (kun MIT485/2) art. Nr. 1007-464
DC-batterioplader art. Nr. 1004-183
