MegaSat HD 7 Combo V2 SAT-antenne

Professionelt kombi-måleapparat for maksimal fleksibilitet

HD 7 Combo V2 er et effektivt universal-måleapparat til satellit, kabel, terrestrik, IPTV og optiske signaler. Udviklet til professionelle brugere, forener den præcis måleteknik, brillant visning og alsidige anvendelsesmuligheder i et kompakt aluminiumhus.

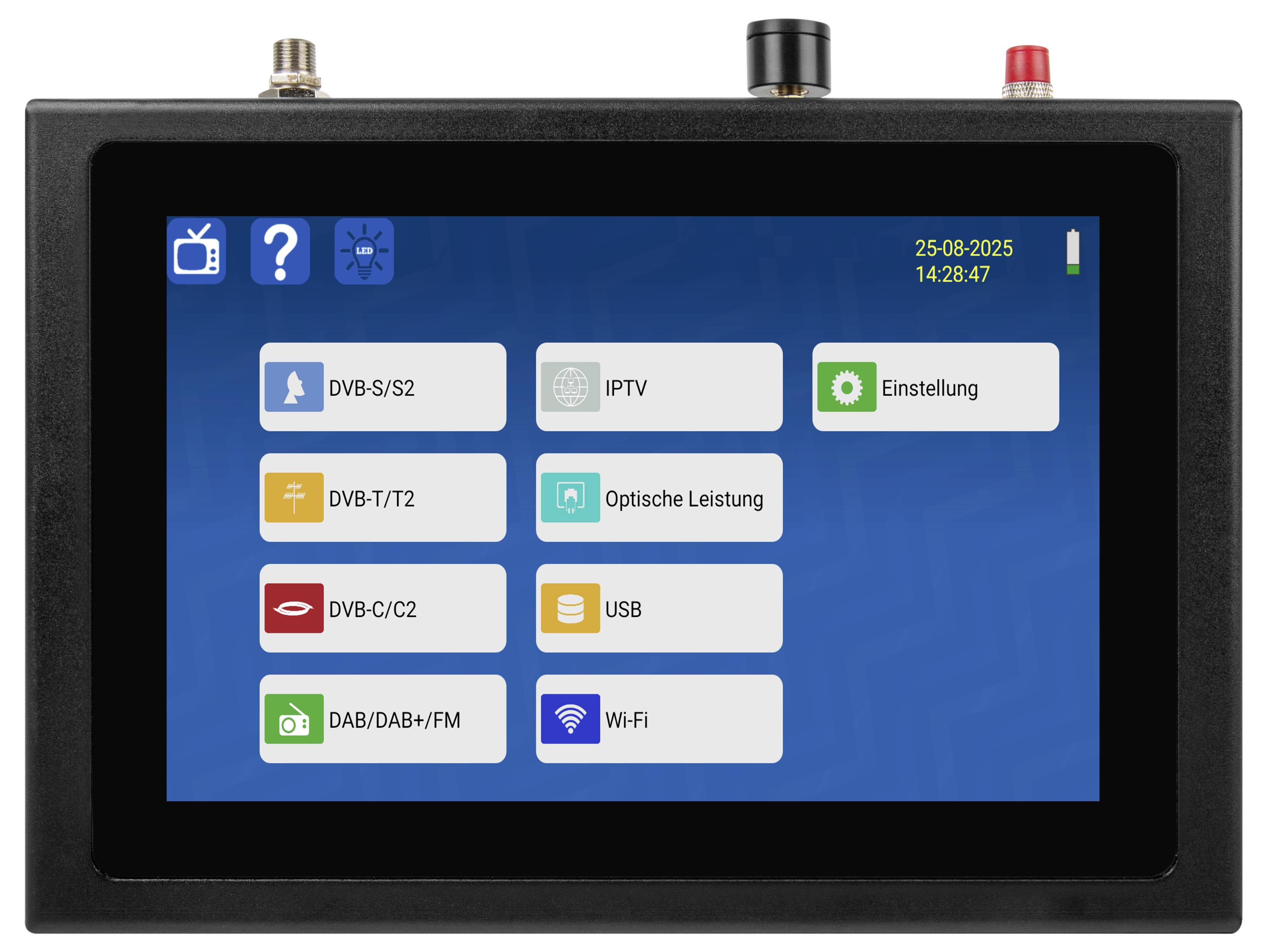

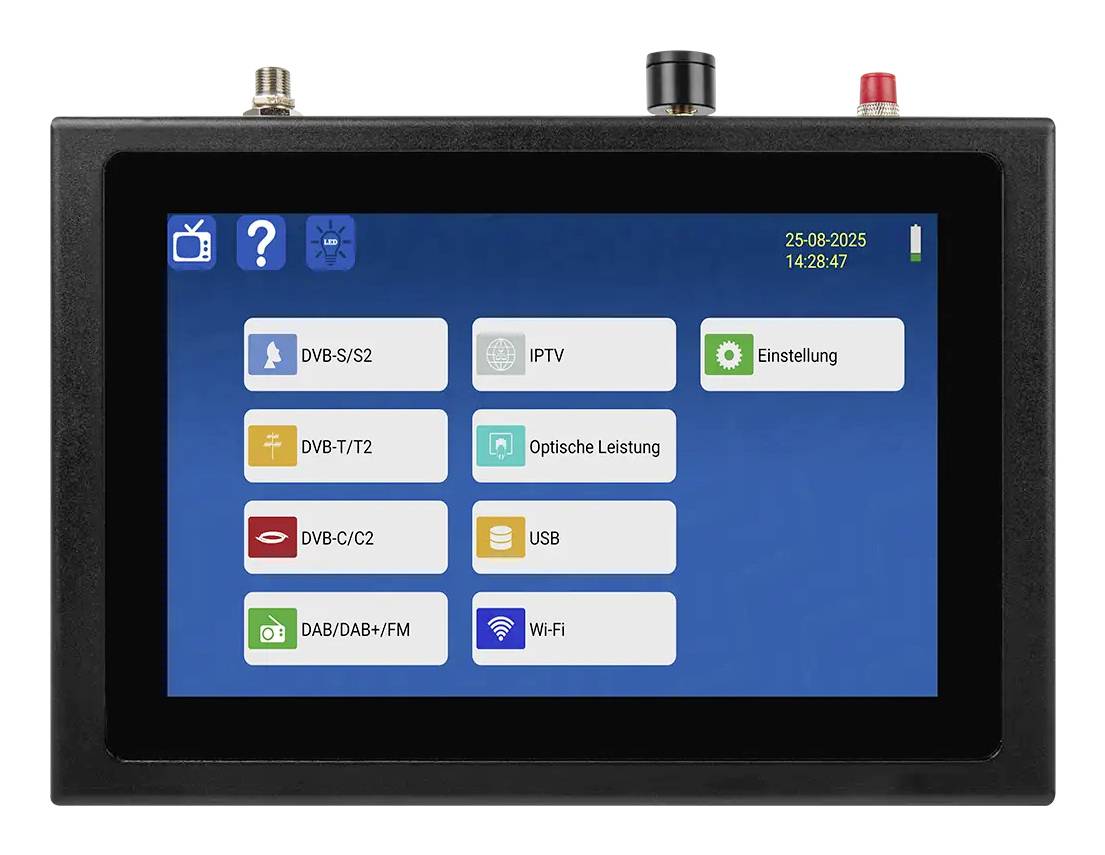

Strålende 8,9″ touchdisplay og 4K-videoudgang
8,9" WQXGA-touchdisplay med høj opløsning (2560 x 1600 pixel) sørger for en knivskarp visning af alle måleværdier og menuer. Derudover muliggør 4K-videoudgangen med op til 60 fps en realistisk kontrol af indhold i høj opløsning.

Alle overførselsstandarder i én enhed
OM DET ER DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN eller optiske signaler - HD 7 Combo V2 dækker alle gængse modtagetyper og egner sig ideelt ideal til installation, vedligeholdelse og fejlfinding.

Præcis realtids-analyse for perfekt justering
Den integrerede realtids-spektrumanalyse med op til 10 fps giver præcise måleresultater som MER, dBµV, VBER, CBER eller LBER. Funktioner som justeringsdiagram, transponderkontrol, NIT-analyse samt Azimut- og elevationsberegning giver en hurtig og pålidelig signalorientering.

IPTV, WiFi-analyse & Live-TV
Ud over klassiske modtagerveje kan IPTV-streams testes og afspilles direkte. Dette suppleres med en omfattende WiFi-analyse og live-TV-afspilning for maksimal fleksibilitet ved moderne installationer.

Robust, mobil & udholdende
Det stabile aluminiumshus beskytter teknikken i daglig brug. Det kraftige 7,4 V/5000 mAh Li-Ion-batteri med hurtigopladerfunktion sørger for lang levetid. Praktiske funktioner som integreret LED-lommelygte, højttaler, USB-interface til opdateringer og dataeksport samt en flersproget OSD afrunder den samlede pakke.

Generelle data
8,9" (22,6 cm) WQXGA touchscreen-farvedisplay (2560 x 1600)
Videoudgang op til 4K@60 fps (MPEG-1/2/4, H.263, H.264, HEVC/H.265, AVS, VC-1, VP8, MVC)
MODTAGELSE OG MÅLING: DVB-S/S2, DVB-T/T2, DVB-C/C2, IPTV, DAB/DAB+, FM, WLAN og optisk
Live-TV-afspilning
Realtids-spektrumanalyse (10 fps) (MER, dBµV, VBER, CBER, LBER visning)
LED-lommelampe integreret
USB-tilslutning til firmware-opdateringer og dataeksport
Integreret højtaler
Data- og kanallister kan gemmes
Flersproget OSD (≥ 12 sprog)
Aluminiumskabinet, kompakt konstruktion
Batteri: Li-ion 7,4 V / 5000 mAh (hurtigopladende)
STRØMFORSYNING: AC 100 – 240 V, DC 12 V / 2 A.

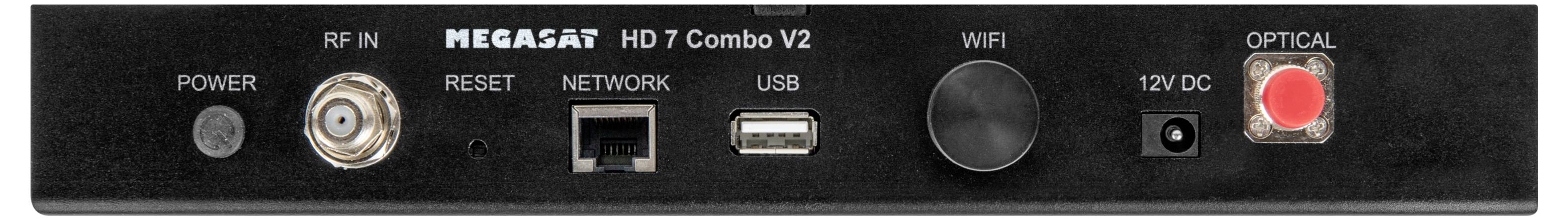

Tilslutninger
1 USB-tilslutning
1 × optisk tilslutning
1 × RF-/F-tilslutning
1 × 12 V DC indgang
1 × RJ45 (LAN)
1 x WLAN (integreret)

DVB-S/DVB-S2
Frekvensområde: 950 - 2150 MHz
Indgangsniveau: 35 – 120 dBµV
Symbolrate: 1 – 45 Msym/s
Konstellation: QPSK, 8PSK
FEC: 1/2 til 9/10
MIT: 0 - 20 dB
DISEQC 1.0 /1.1 / 1.2 / USALS / SCD / SCD2
UNICABLE I OG II (EN50494/EN50607)
Spektrum & konstellation
NIT-analyse, transponderkontrol
LNB-kortslutningsvisning & beskyttelse
LNB-forsyningsspænding: 13/18 V, maks. 300 – 400 mA
Kompas / Azimut- og elevationsberegning

DVB-T / -T2 / -C / -C2
Frekvensområde 42 - 1005 MHz
Indgangsniveau: 30 – 120 dBµV
Båndbredder 1,7 / 5 / 6 / 7 / 8 MHz
KONSTELLATION: QPSK, 16QAM, 64QAM, 256 QAM, OP TIL 4096QAM (C2)
FEC: 1/2 til 9/10
MER: 5 – 40 dB
Spektrum- & Tilt-visning
Automatisk og manuel kanalsøgning
Ekkos-skærm (DVB-T/-T2)
DC/AC-MÅLEFUNKTION (DVB-C)

DAB/DAB+
Signal-måling & spektrumanvisning
Afspilning af DAB/DAB+ -programmer
Måleværdier: DBµV, SNR, CNR, ACQ, EID

FM
FM-signalkontrol (inkl. vejledende værdier for analoge signaler)
FM-programafspilning
Niveauvisning i %
Optisk indgang
Bølgelængdeområde: 860 – 1610 nm
Indgangsområde: –50 dBm til +20 dBm
Digital og optisk kapacitetsvisning

Logistiske data
Dimensioner: 255 × 175 × 36 mm (uden tilslutninger) (B/H/T)
Vægt: 1184 g

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
