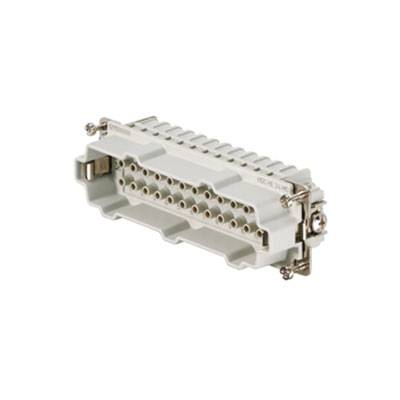

Male insert HDC HE 24 MC Weidmüller Indhold: 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stiftindsats
Tilslutning
Crimp
Serie
RockStar® HDC HE
Særlige kendetegn:
Med kobberlegering
Samlet poltal
24 + PE
Datablad (PDF)
5 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
135,20 kr.
3
5% = 6,70 kr.
128,50 kr.
5
7% = 9,38 kr.
125,82 kr.
10
8% = 11,18 kr.
124,02 kr.
25
10% = 13,18 kr.
122,02 kr.
50
11% = 15,42 kr.
119,78 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (135,20 kr. / stk.r)
135,20 kr.
ekskl. moms
Kun 5 stk. tilbage på lager
Højdepunkter og detaljer
Male insert
- HDC HE 24 MC
Tekniske specifikationer
- Nettovægt: 64 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 34 mm
- dybde: 111 mm
- længde sokkel: 111 mm
- størrelse: 8
- serie: HE
- mærkespænding (din en 61984): 500 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 6
- nominel strøm (din en 61984): 16 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 2MΩ
- isolerende materiale: Pc glasfiberforstærket (UL-listet og bane-kvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- stikcyklusser: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 12
- ledertilslutningstværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 7,5 mm
- afisoleringslængde PE-tilslutning: 10 mm
- tilspændingsmoment maks. PE-tilslutning: 1,5 Nm
- tilspændingsmoment min. PE-tilslutning: 1,2 Nm
- monteringsskrue: M 4
- klingemål krydskærv: GR. PH1
- klingemål lige kærv (PE-tilslutning): SD 0,8 x 4,0
- højde stik: 34 mm
- Produkttype
Stiftindsats
- Serie
RockStar® HDC HE
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Crimp
- Samlet poltal
24 + PE
- Tværsnit (maks.)
4 mm²
- Poltal
24
- Ledningstværsnit (min.)
0.5 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
34
34 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
III
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 201640 Male insert HDC HE 24 MC Weidmüller Indhold: 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 201640 Male insert HDC HE 24 MC Weidmüller Indhold: 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Pin insert. HDC - insert, pin, 500 V, 16 A, Antal positioner: 24, Crimp-forbindelse, Størrelse: 8. I Crimp ledningsforbindelse niveau er udformet som en crimp kontakt. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 48, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
Pin insert. HDC - insert, pin, 500 V, 16 A, Antal positioner: 24, Crimp-forbindelse, Størrelse: 8. I Crimp ledningsforbindelse niveau er udformet som en crimp kontakt. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 48, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
