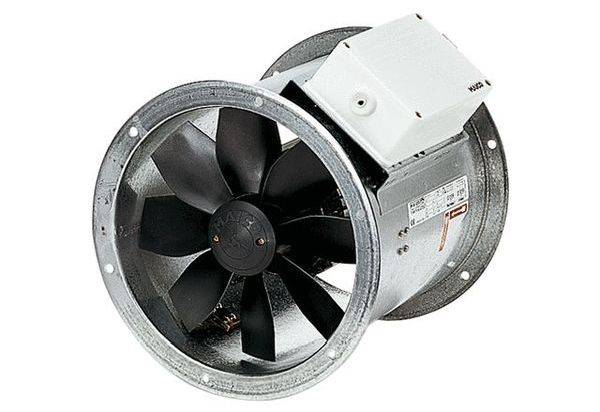

Maico Ventilatoren 0086.0022 Aksial ventilator 2190 m³/h 250 mm

Rørhylster af galvaniseret stålplade, med flange på begge sider. 8-bladede vingehjul af glasfiberforstærket polyamid. Dynamisk afbalanceret i 2 niveauer, i henhold til kvalitetstrin 6.3, din ISO 1940, del 1. Flangeboringer iht. din en 12220:1998. DZR 56/6 B og DZR 56/4 B: Flangeboringer i henhold til din en 12220:1998. For at undgå vibrationsoverførsler på rørsystemet skal der anvendes elastiske forbindelsesstudser, fødder og svingningsdæmpere. Høj beskyttelsesklasse IP 55. Undtagelse EZR/DZR... D IP 54. Indbygning er mulig i alle positioner Motor: Asynkronmotor, styret af omdrejningstal. Undtagelse: Type DZR 40/2 B. ikke egnet til transport af vanddampmættet luft Retningen er markeret på apparatet med retningspil og omdrejningsretning. Inverteringsdrift: Volumenstrømmen reduceres med ca. 35 % ved en unomal transportretning. Drejestrømsmotor: Type DZR. Mærkespænding: 400 V, 50 Hz. Termisk overbelastningsbeskyttelse som standard. Undtagelse: I DZR 25/4 D og omskiftelige aksial-rørventilatorer fås på forespørgsel. Tilslutningerne er potentialefri ført på klemmer og skal tilsluttes til en motorbeskyttelseskontakt for eksempel MV 25 eller styresstrømscirklen på en beskyttelse. Polvendende ventilatorer: Overbelastningssikring sikres med fuldbeskyttelseskontakt, som er muligt at skaffe på opstillingssiden. Elektrisk tilslutning: Udvendig klemmekasse med kabeltyller. Sikkerhedsinstruktioner: Ventilatoren må kun tages i brug, hvis berøringsbeskyttelsen af vinghjulet er sikret i henhold til din en ISO 13857.artikel: DZR 25/2 B, pumpevolumen: 2190 m3/h, nominel kapacitet: 1580 m3/h / im opt. Virkningsgrad, tryk pfs, nominel: 137 Pa - i opt. Virkningsgrad, omdrejningstal nnominel: 2280 1/min - i opt. Virkningsgrad, omdrejningstal: 2913 min, løbehjulstype: Aksial, Axial: Ja, reverserbarhed: Ja, spænding: vekselstrøm, mærkespænding: 400 V, nominel frekvens: 50 Hz, nominel effekt: 175 W / opt. Virkningsgrad, inn: 0,35 A / i opt. Virkningsgrad, Imax: 0,4 A, beskyttelsesklasse: IP 55, varmeklasse: B, indstillelig polvending: nej, Netledning: 7 / 1,5 mm2, monteringsposition: vandret / lodret, materiale: stålplade, galvaniseret, vægt: 9,1 kg, nominel bredde: 250 mm, bredde: 304 mm, højde: 372 mm, dybde: 300 mm, A: 263 mm, B: 300 mm Transportmiddeltemperatur ved nominel strøm: 60 °C, transportmiddeltemperatur ved IMAX: 60 °C, samlet effektivitet e: 46,9 %, målekategori: total, effektivitetsgrad N: 58,2, VSD påkrævet: nej, produktionsår: se typeskilt, fabrikantens navn / officielle registreringsnummer / etableringssted: Maico Elähternehts-fabrik GmbH / Registergeburg Freiburg, HRB 601233 / Villingen-Schweningen, PBEP / FördervolmenBEP / PFS, BEP: 0,163 kW / 1810 m3/h, nBEP: 2890 1/min, specifikt forhold: ca. 1, oplysninger om demontering og bortskaffelse: se montagevejledning, oplysninger om montering, drift og vedligeholdelse: se montagevejledning, anvendte genstande til effektivitetsmåling, som ikke er beskrevet af målekategorien: -, pf, BEP: 152 Pa, lydeffekttepenge LWA5: 82 dB(A), jævnstrømsmotor: false

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
