Laserfuchs Punktlaser Elliptisk 1 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Punktlaser
Udstråling-karakteristik
Elliptisk
Aksellængde
650 nm
Effekt
1 mW
(Ø)
10 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 2
- Udstråling-karakteristik: Elliptisk
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 0.75 mW
- Levetid 3.000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Punkt
- Laserklasse: 2
- Divergens: H - 1.0 mrad
- Arbejdsafstand: 5 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: fixed (5.0m)
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+)fokus: fixed (5.0m)
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 26AWG, 0,14 mm²
- Udgangsdiameter optik 3.5 mm
- Strålediameter: 3.5 mm
- Produkttype
Punktlaser
- Udstråling-karakteristik
Elliptisk
- Aksellængde
650 nm
1 mW
- (Ø)
10 mm
- L
22 mm
- Laser-klasse
2
- Stråledivergens
1.0 mrad
- Arbejdsafstand
5 m
- Driftsspænding
12 V/DC
- Driftsstrøm
15 mA
- Materiale
Messing
- Dim.
(Ø x H) 10 mm x 22 mm
- Vægt
9 g
- RoHS-godkendt
Ja
- Bredde
10 mm
- H
22 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987656 Laserfuchs Punktlaser Elliptisk 1 mW
Information
Information 2987656 Laserfuchs Punktlaser Elliptisk 1 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987656 Laserfuchs Punktlaser Elliptisk 1 mW
Beskrivelse
Version
- Punktlaser, rød, 650nm, 1 mW, laserklasse 2, fokus 5 m, 3-12V DC, 10 x 22mm

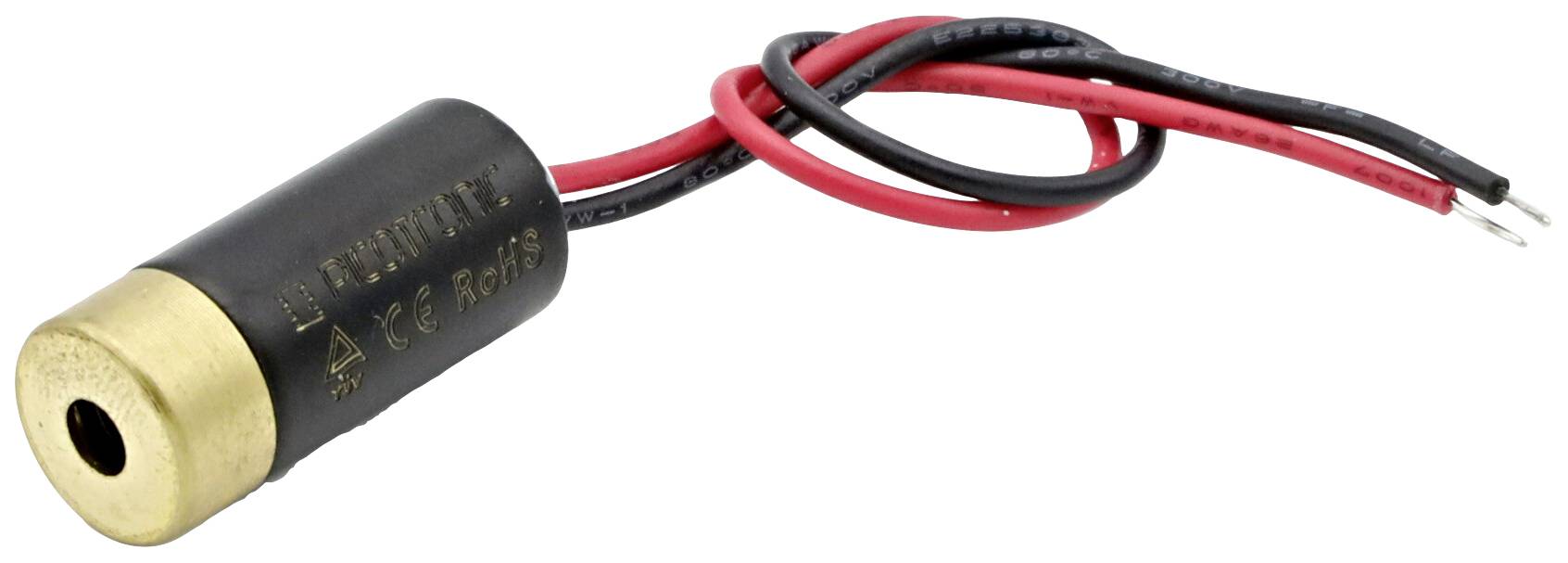

- Type LFD650-1-12 (10x22) er en punktlaser til projektion af et rødt laserpunkt. Lasermodulet emitterer stråling fra bølgelængde 650nm. Laseren har en meget kompakt konstruktion (10x22 mm). Laserens optimale arbejdsområde ligger ved 5 m. Den nominelle spænding er 12 V, modulet kan dog bruges i et område fra 3 - 12V. Strømoptagelsen er med ca. 15 mA meget lavt, derfor kan 2 batterier uden problemer anvendes til strømforsyning, og lasermodulet kan anvendes mobilt. Som strømforsyning kan du for eksempel bruge vores batteripakke med 2 x 1,5 V batterier (AA). Denne positioneringslaser er et universelt værktøj til industri, hobby og håndværk og gør det nemmere for dig at positionere, tegne og justere emner betydeligt. Dette modul falder ind under laserklasse 2.
- Udstrålingskarakteristik: Elliptisk punkt, punktstørrelse 4..6mm@5m
- Optisk effekt: 1 mW (laserklasse 2); fokus 5 m
- Kompakt konstruktion:10x22mm; akselafvigelse: Op til 3,0°
- Til anvendelser inden for f.eks. laservaterpas, lasermarkeringssystemer, robotteknik, industri, håndværk, hobby og showområde.
- Spændingsforsyning 3 V til 12 V. Til strømforsyning kan du for eksempel anvende vores Picotronic batteripakke 3V eller strømforsyningen Picotronic LFNT-3.
