Laserfuchs Punktlaser Elliptisk 1 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Punktlaser
Udstråling-karakteristik
Elliptisk
Aksellængde
650 nm
Effekt
1 mW

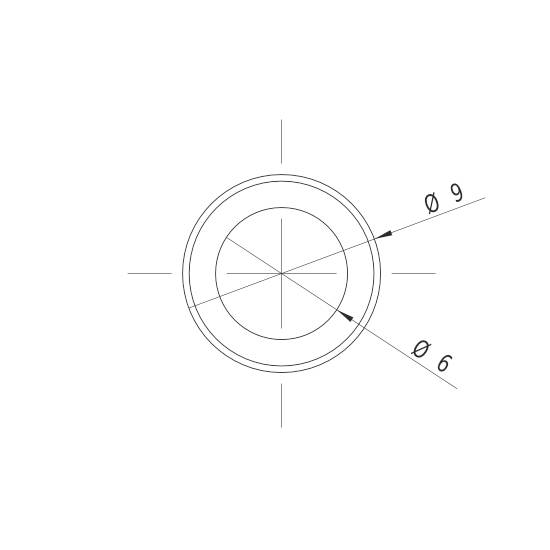

(Ø)
9 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 2
- Udstråling-karakteristik: Elliptisk
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 1 mW
- Levetid 3.000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Punkt
- Laserklasse: 2
- Divergens: H - 1.0 mrad
- Arbejdsafstand: 10 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: Kollimeret
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+)fokus: Kollimeret
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 26AWG, 0,14 mm²
- Udgangsdiameter optik 3 mm
- Strålediameter: 3 mm
- Produkttype
Punktlaser
- Udstråling-karakteristik
Elliptisk
- Fokuseringsegenskab
Kollimeret
- Aksellængde
650 nm
1 mW
- (Ø)
9 mm
- L
20 mm
- Laser-klasse
2
- Stråledivergens
1.0 mrad
- Arbejdsafstand
10 m
- Driftsspænding
3 V/DC
- Driftsstrøm
25 mA
- Materiale
Messing

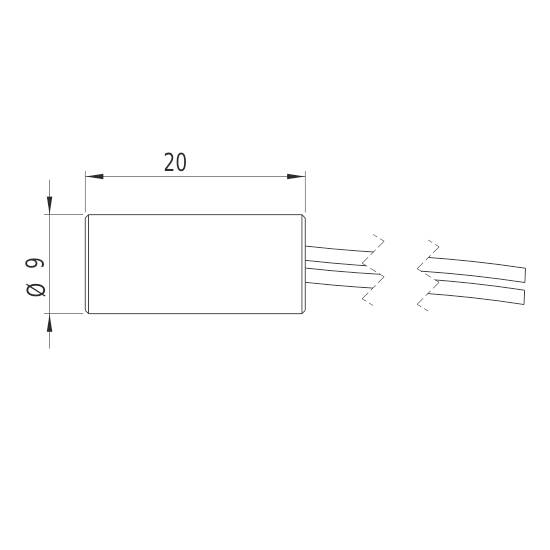

- Dim.
(Ø x H) 9 mm x 20 mm
- Vægt
6 g
- RoHS-godkendt
Ja
- Bredde
9 mm
- H
20 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987605 Laserfuchs Punktlaser Elliptisk 1 mW
Information
Information 2987605 Laserfuchs Punktlaser Elliptisk 1 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987605 Laserfuchs Punktlaser Elliptisk 1 mW
Beskrivelse
Version

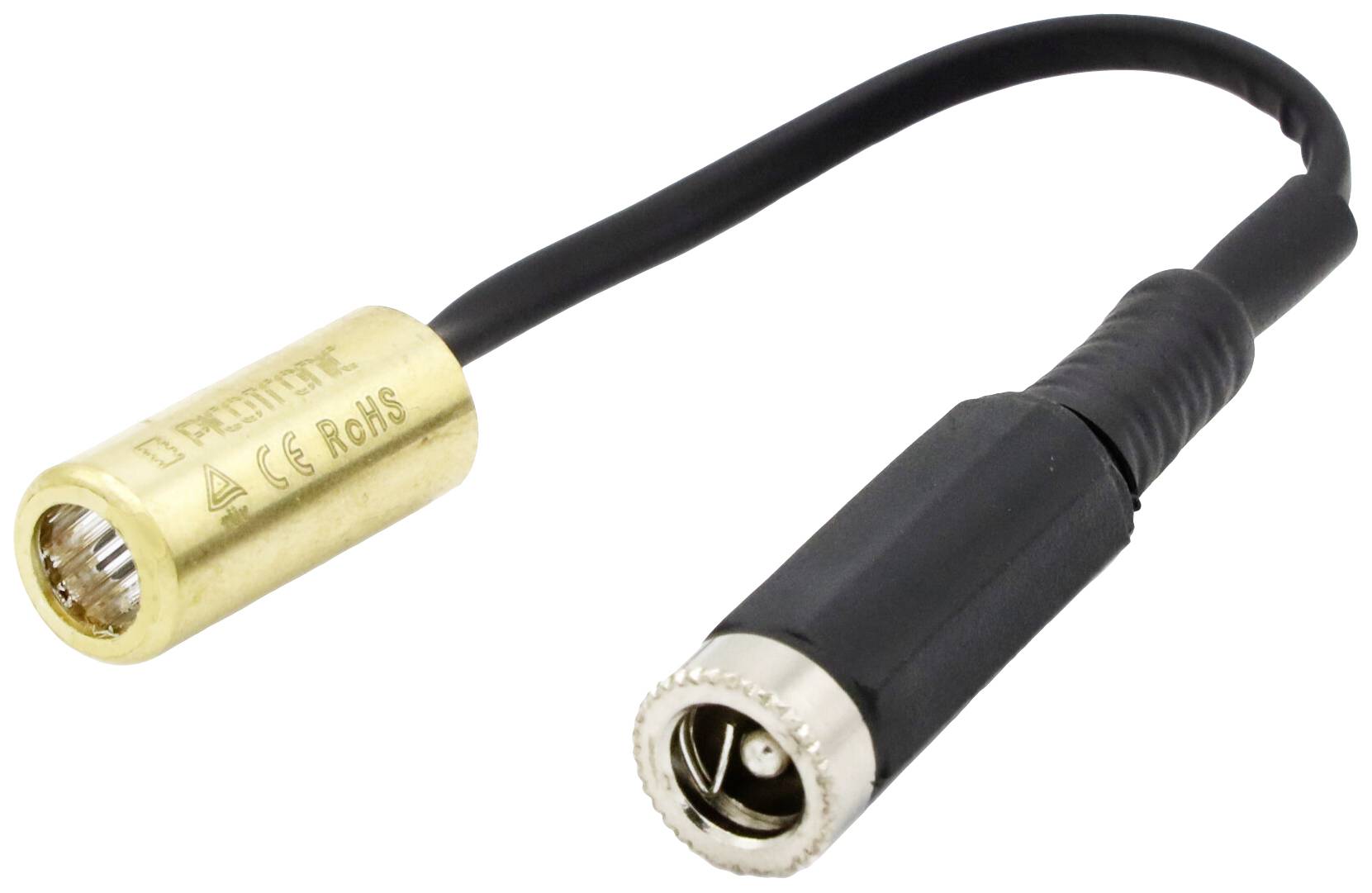

- Punktlaser, rød, 650nm, 1 mW, laserklasse 2, fokus kollierer, 3-12V DC, 9x20 mm, DC-hulstik 2,5mm
- Type LFD650-1-12 (9x20)-CON er en laser til projektion af et rødt laserpunkt med bølgelængde 650nm. Laseren er udstyret med en meget kompakt konstruktion (9x20 mm). Lasermodulets levetid er over 3.000 timer. Ved hjælp af den kollimerede laserstråle vokser den genererede punktstørrelse, med stigende arbejdsafstand, konstant let. Strømforbruget er med ca. 25 mA meget lavt. Denne punktlaser anvendes for eksempel til nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 2.

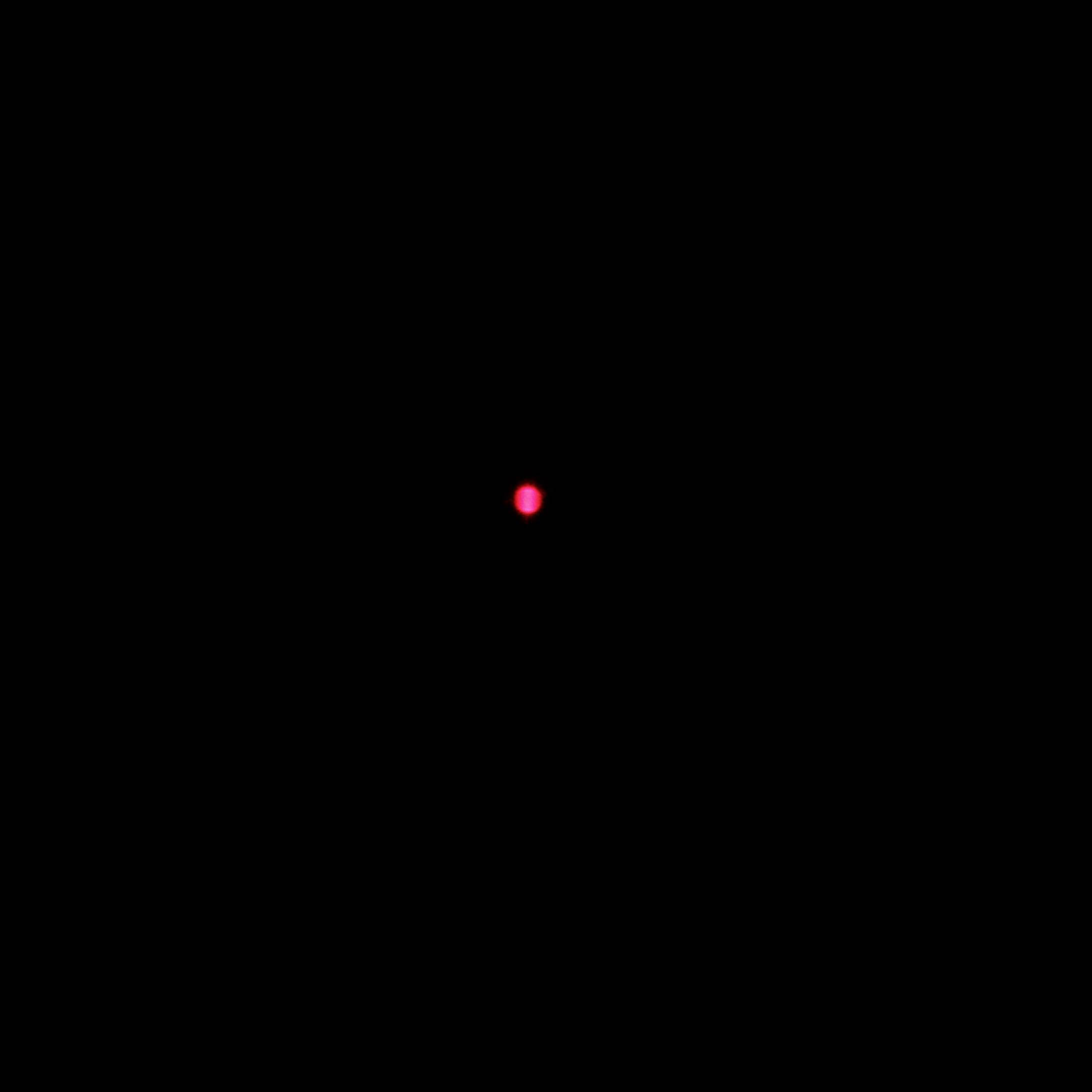

- Udstrålingskarakteristik: Elliptisk punkt, punktstørrelse 4..5mm@5m
- Optisk effekt: 1 mW (laserklasse 2); fokus kollimeret
- Kompakt konstruktion:9x20mm; akselafvigelse: Op til 3,0°; DC-hulstik 2,5mm
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet.
- Spændingsforsyning 3 V til 12 V. Til strømforsyning kan du for eksempel anvende strømforsyningen Picotronic LFNT-3-C.
