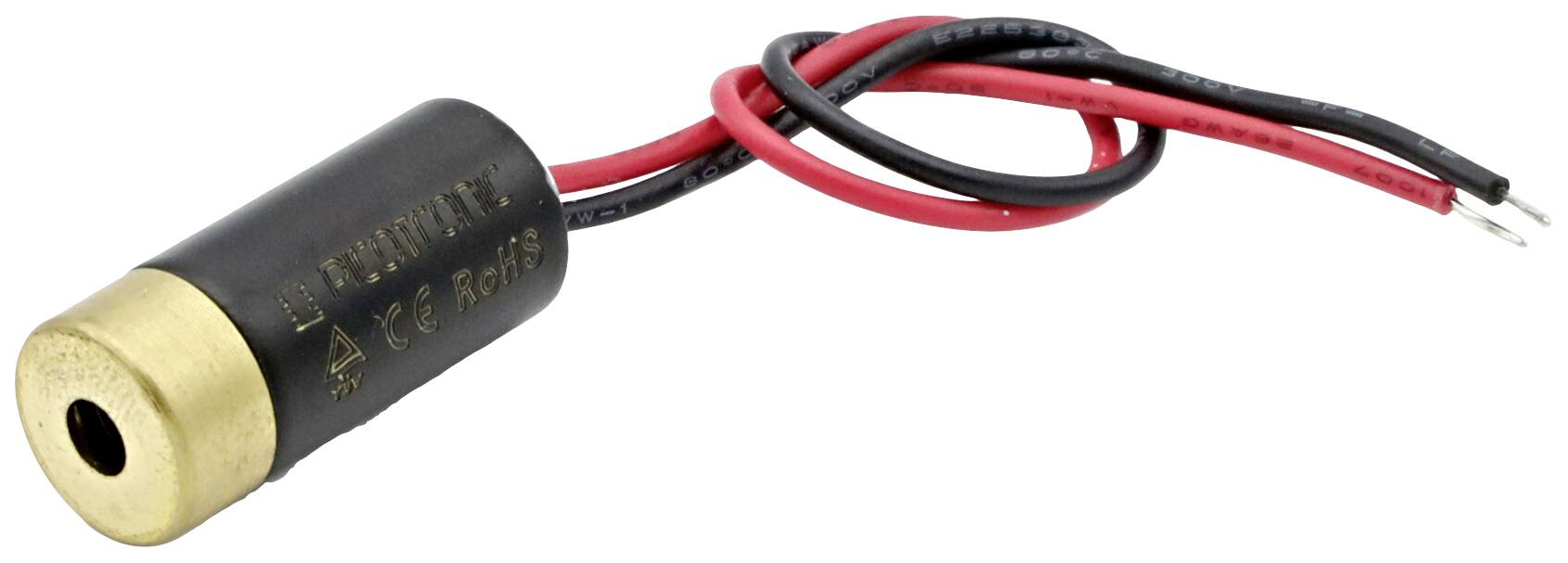

Laserfuchs Linjelaser Linje 5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Linjelaser
Udstråling-karakteristik
Linje
Aksellængde
650 nm
Effekt
5 mW
(Ø)
6 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 5 mW
- Levetid 3.000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 1
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 90 °
- Arbejdsafstand: 1 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: fixed (1000 mm)
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+)fokus: fixed (1000 mm)
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 26AWG, 0,14 mm²
- Udgangsdiameter optik 6 mm
- Produkttype
Linjelaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fikseret fokus 1000 mm
- Aksellængde
650 nm
5 mW
- (Ø)
6 mm
- L
22 mm
- Laser-klasse
1
- Åbningsvinkel
90°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
1 m
- Driftsspænding
12 V/DC
- Driftsstrøm
15 mA
- Materiale
Messing
- Dim.
(Ø x L) 6 mm x 22 mm
- Vægt
9 g
- RoHS-godkendt
Ja
- Bredde
10 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987707 Laserfuchs Linjelaser Linje 5 mW
Information
Information 2987707 Laserfuchs Linjelaser Linje 5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987707 Laserfuchs Linjelaser Linje 5 mW
Beskrivelse
Version
- Linjelaser, rød, 650nm,5mW, 90 °, laserklasse 1, fokus 1 m, 3-12V DC, 10 x 22mm
- LFL650-5-12(10x22)90 er et linjelasermodul med en bølgelængde på 650nm. Laseren har en kompakt konstruktion (10x22mm). Lasermodulets levetid er over 3.000 timer. Åbningsvinkel på 90° skaber en laserlinje på 2 m i en afstand på 1 m. Som strømforsyning kan du for eksempel bruge vores strømforsyning LFNT-3. Denne linjelaser anvendes i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Linje, linjetykkelse 1,2 mm@1m
- Optisk effekt: Laserklasse 1; fokus 1 m
- Kompakt konstruktion: 10x22mm; åbningsvinkel: 90°; akselafvigelse: Op til 3,0°

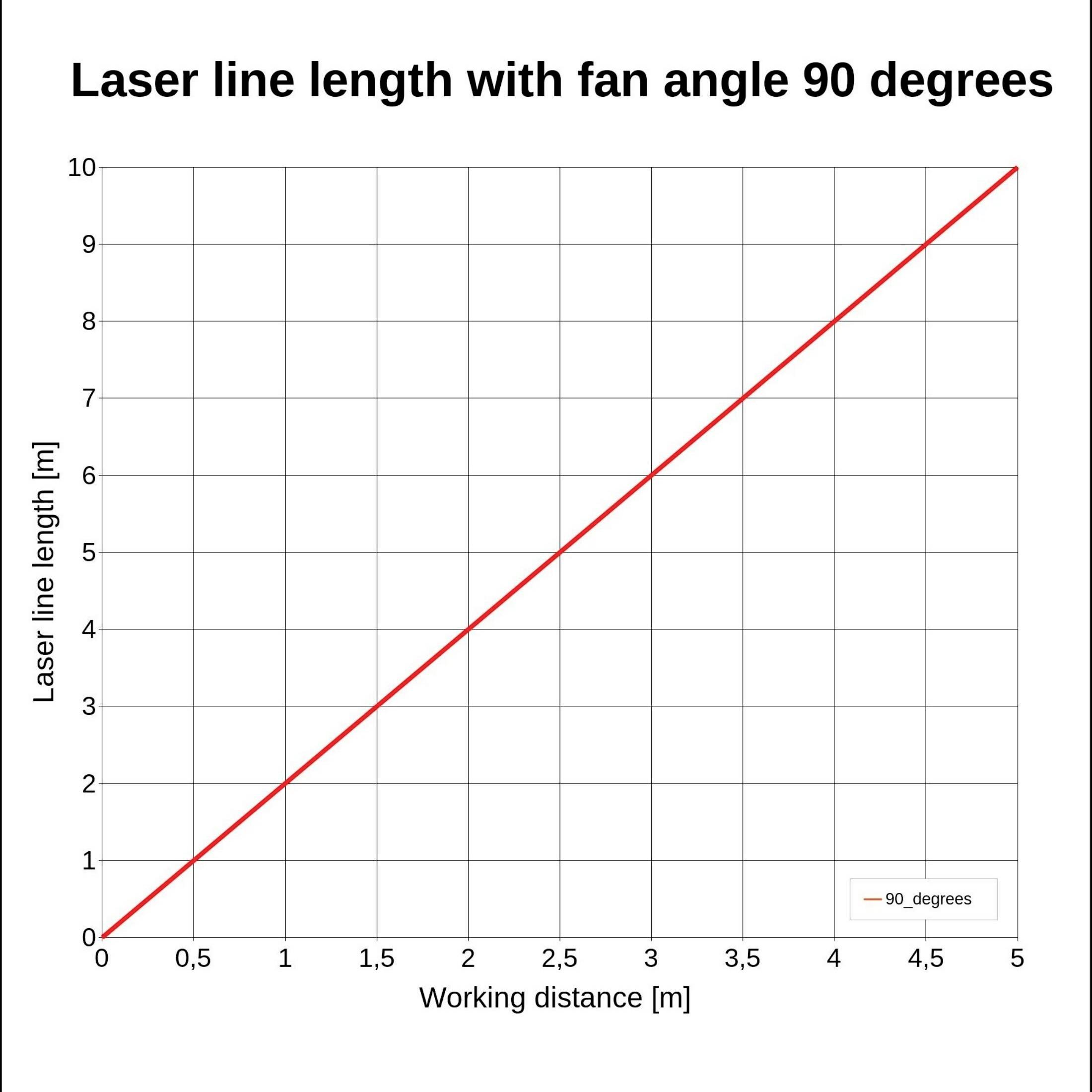

- Åbningsvinkel (90°) genererer, ved en arbejdsafstand på 1m, en laserlinje på 2m.
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Driftsspænding 3V til 12V. Til strømforsyning kan du for eksempel anvende vores netdel Picotronic LFNT-3.
