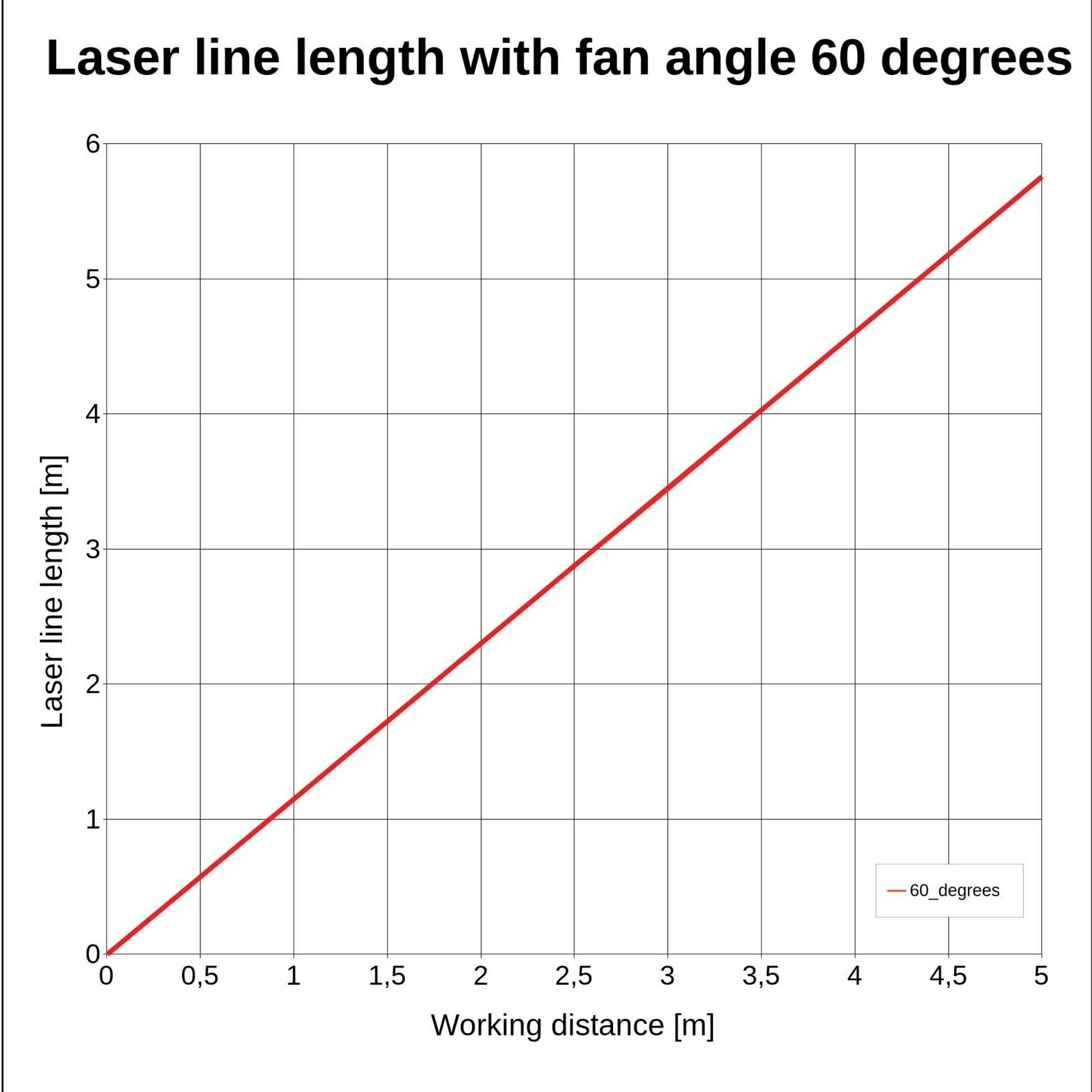

![Diagram viser 'Laserlinjelængde ved ventilatorsvinkel 60 grader'. X-akse: Arbejdsafstand [m]. Y-akse: Laserlinjelængde [m]. Linjen stiger lineært.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002987622TI03/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8

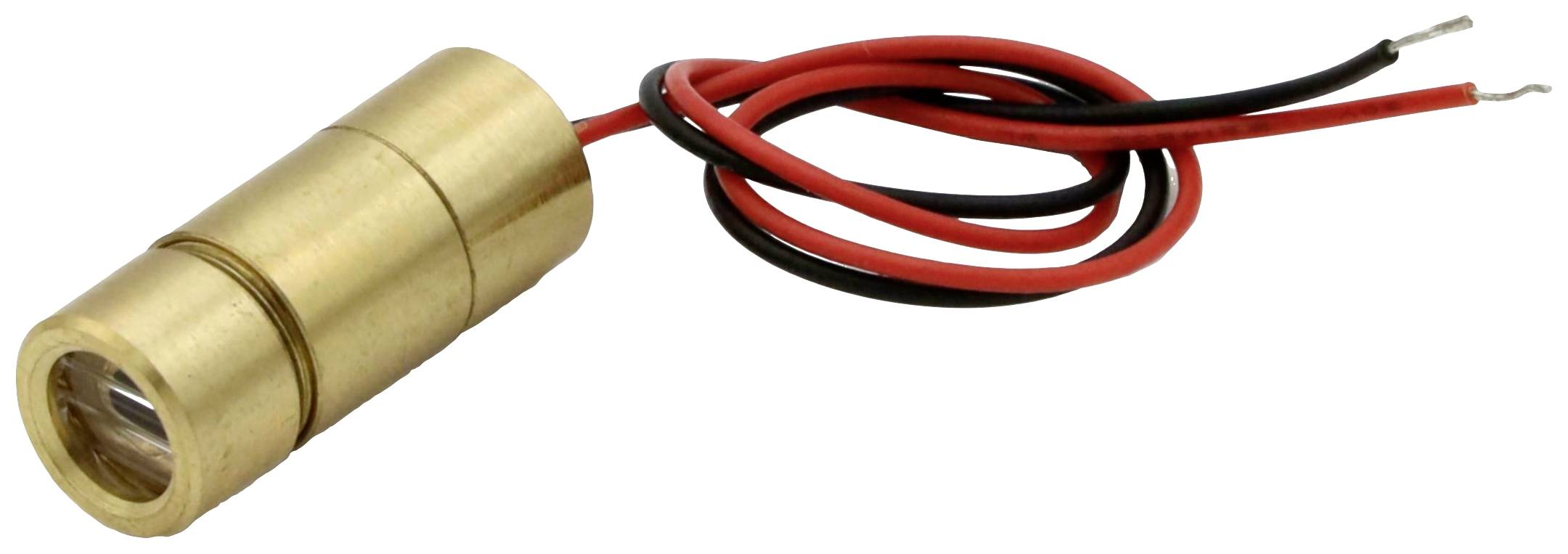

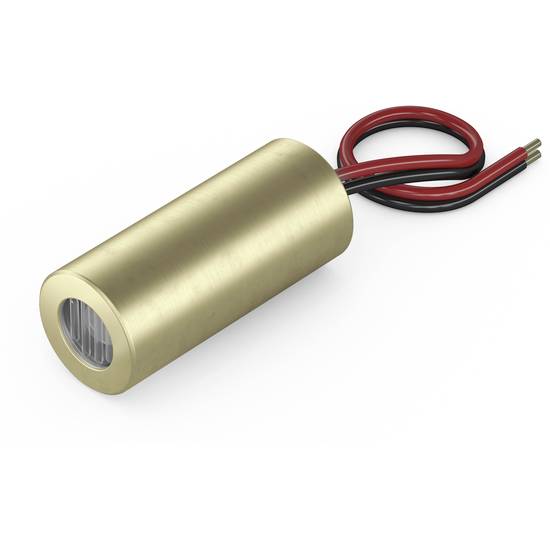

Laserfuchs Linjelaser Linje 5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Linjelaser
Udstråling-karakteristik
Linje
Aksellængde
635 nm
Effekt
5 mW
(Ø)
9 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 5 mW
- Levetid: 10000 timer
- Driftstemperatur: -10°C - 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 1
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 60 °
- Arbejdsafstand: 3 m
- Optik: Akryl linse
- Laserteknologi: Single Mode-diode
- Fokus: Kan indstilles
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+) fokus: Kan indstilles
- Kabelfarve GND: Sort
- Kabellængde 150 mm.
- Kabeltype: Belden, type 1007, 26 AWG
- Udgangsdiameter optik 6 mm
- Produkttype
Linjelaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fokuserbar
- Aksellængde
635 nm
5 mW
- (Ø)
9 mm
- L
21 mm
- Laser-klasse
1
- Åbningsvinkel
60°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
3 m
- Driftsspænding
5 V/DC
- Driftsstrøm
30 mA
- Materiale
Messing
- Dim.

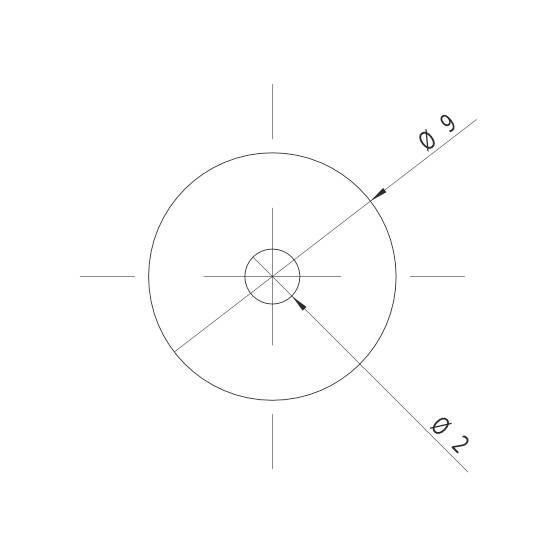

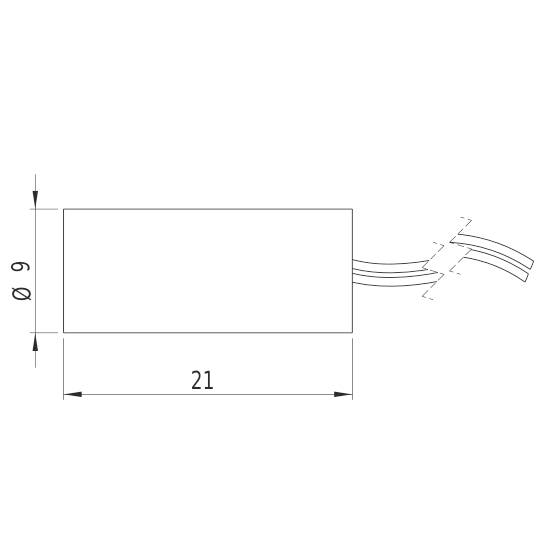

(Ø x L) 9 mm x 21 mm
- Vægt
7.3 g
- RoHS-godkendt
Ja
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987622 Laserfuchs Linjelaser Linje 5 mW
Information
Information 2987622 Laserfuchs Linjelaser Linje 5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987622 Laserfuchs Linjelaser Linje 5 mW
Beskrivelse
Version
- Fokuserbar linjelaser, rød, 635nm, 5mW, 60°, laser klasse 1, fokus kan indstilles, 3-5V DC, 9 x 21 mm
- LH635-5-5(9x21)60-ADJ er et linjelasermodul, som er væsentligt bedre synligt på bølgelængde 635nm end en sammenlignelig laser med 650nm. Laseren er udstyret med en meget kompakt konstruktion (9x21mm). Lasermodulets levetid er over 3.000 timer. Åbningsvinkel på 60° skaber i en afstand på 1m en laserlinje på 1,1m længde. Ved hjælp af det indstillelige fokus kan laserlinje-tykkelsen varieres. Strømoptagelsen er med ca. 30 mA meget lavt, derfor kan 2 batterier uden problemer anvendes til strømforsyning, og lasermodulet kan anvendes mobilt. Som strømforsyning kan du for eksempel bruge vores batteripakke med 2 x 1,5 V batterier (AA). Denne linjelaser anvendes i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande, i industri, håndværk, hobby og showområdet. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Linje, linjetykkelse kan varieres; laser med 635nm har en bedre synlighed end for eksempel laser med 650nm.
- Optisk effekt: 5 mW (laserklasse 1); fokus kan indstilles
- Kompakt konstruktion: 9x21mm; åbningsvinkel: 60°; akselafvigelse: Op til 3,0°
- Åbningsvinkel (60°) genererer, ved en arbejdsafstand på 1m, en laserlinje på 1,1m.
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Strømforsyning 3 V til 5 V. Til strømforsyning kan du for eksempel anvende vores Picotronic batteripakke 3V eller strømforsyningen Picotronic LFNT-3.
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
