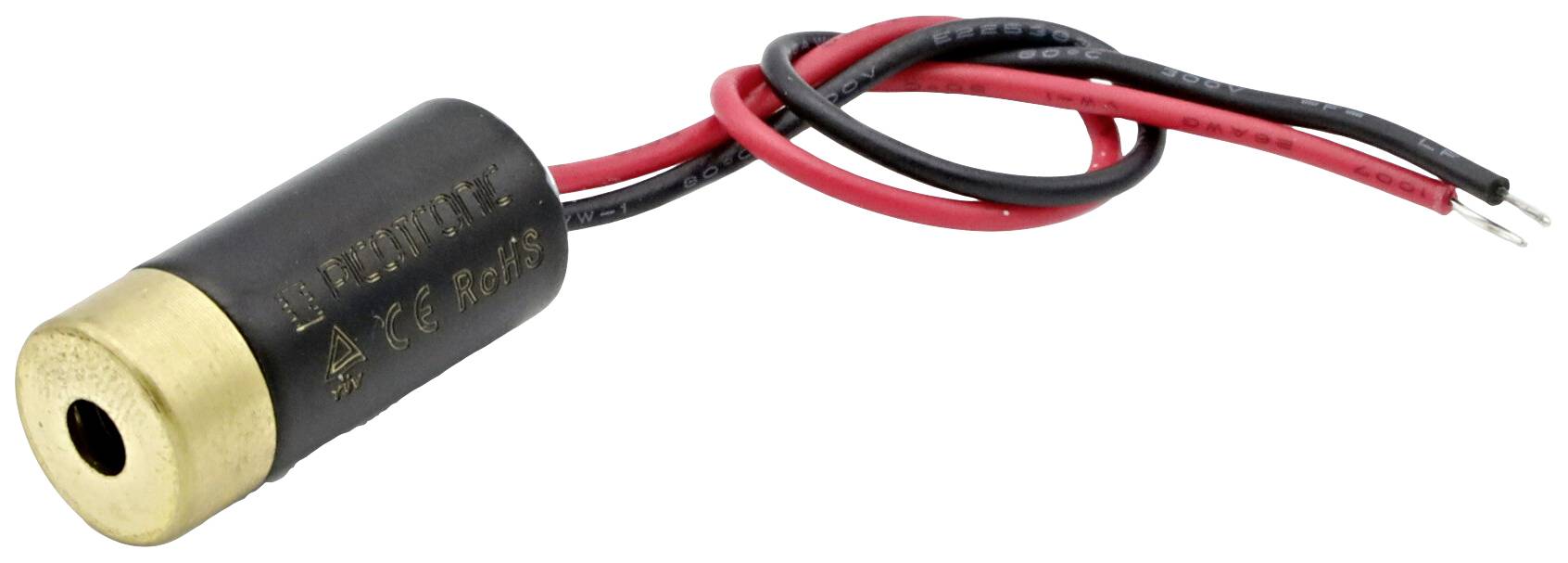

Laserfuchs Linjelaser Linje 5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Linjelaser
Udstråling-karakteristik
Linje
Aksellængde
635 nm
Effekt
5 mW
(Ø)
10 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 5 mW
- Levetid: 2000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 1
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 90 °
- Arbejdsafstand: 1 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: fixed (1000 mm)
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+)fokus: fixed (1000 mm)
- Kabelfarve GND: Sort
- Ledningslængde: 600 mm
- Kabeltype 26AWG, 0,14 mm²

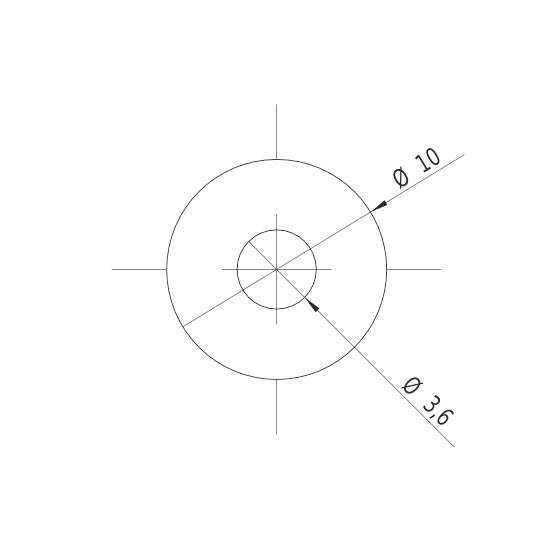

- Udgangsdiameter optik 6 mm
- Beskyttelseslinse: Ja
- Produkttype
Linjelaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fikseret fokus 1000 mm
- Aksellængde
635 nm
5 mW
- (Ø)
10 mm
- L
22 mm
- Laser-klasse
1
- Åbningsvinkel
90°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
1 m
- Driftsspænding
6 V/DC
- Driftsstrøm
45 mA
- Materiale
Messing
- Dim.

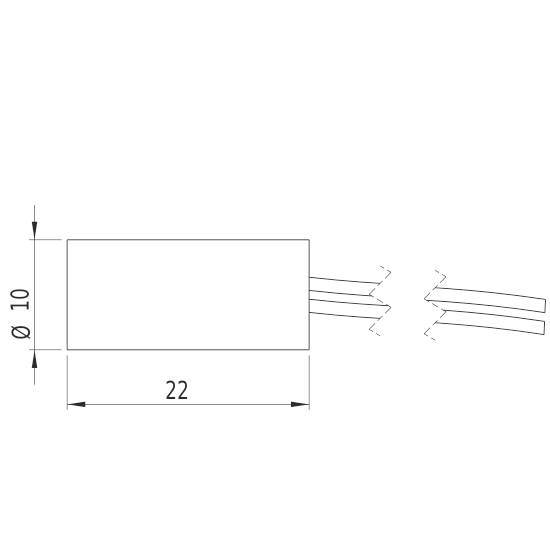

(Ø x L) 10 mm x 22 mm
- Vægt
8.5 g
- RoHS-godkendt
Ja
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987424 Laserfuchs Linjelaser Linje 5 mW
Information
Information 2987424 Laserfuchs Linjelaser Linje 5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987424 Laserfuchs Linjelaser Linje 5 mW
Beskrivelse
Version
- Linjelaser, rød, 635nm, 5mW, 90 °, laserklasse 1, fokus 1 m, 3-6V DC, 10x22mm
- LFL635-5-6(10x22)90-2000h-C600 er et linjelasermodul, som er væsentligt bedre synligt på grund af bølgelængden 635nm end en tilsvarende laser med 650nm. Laseren har en kompakt konstruktion (10x22mm). Lasermodulets levetid er over 2.000 timer. Åbningsvinkel på 90° skaber en laserlinje på 2 m i en afstand på 1 m. Strømforbruget er med ca. 45 mA meget lavt, og derfor kan du uden problemer bruge 2 batterier til strømforsyning, og lasermodulet kan anvendes mobilt. Som strømforsyning kan du for eksempel bruge vores batteripakke med 2 x 1,5 V batterier (AA). Denne linjelaser anvendes i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Linje, linjetykkelse 1,2 mm@1m; laser med 635nm har en bedre synlighed end for eksempel laser med 650nm.
- Optisk effekt: 5 mW (laserklasse 1); fokus 1 m
- Kompakt konstruktion: 10x22mm; åbningsvinkel: 90°; akselafvigelse: Op til 3,0°

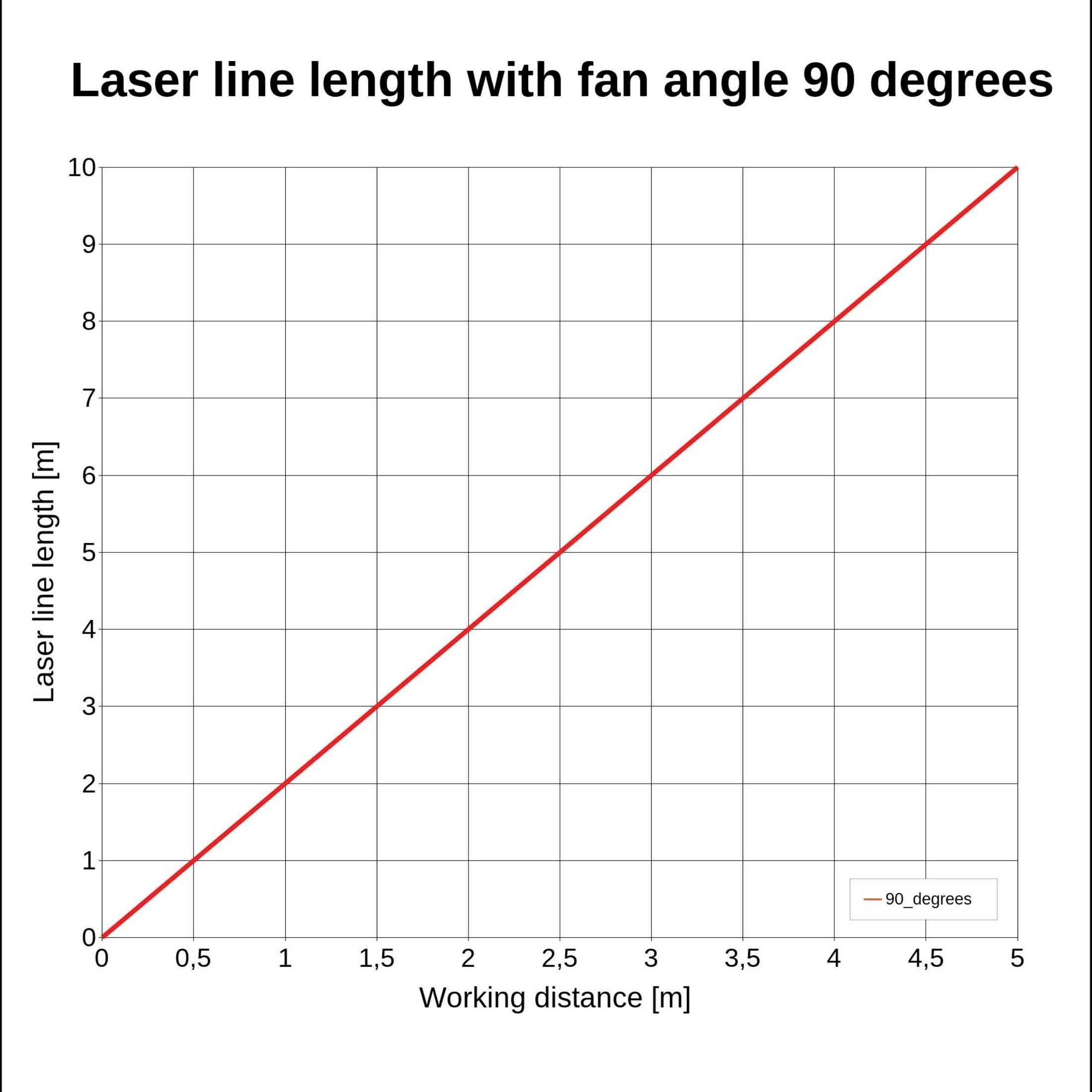

- Åbningsvinkel (90°) genererer, ved en arbejdsafstand på 1m, en laserlinje på 2m.

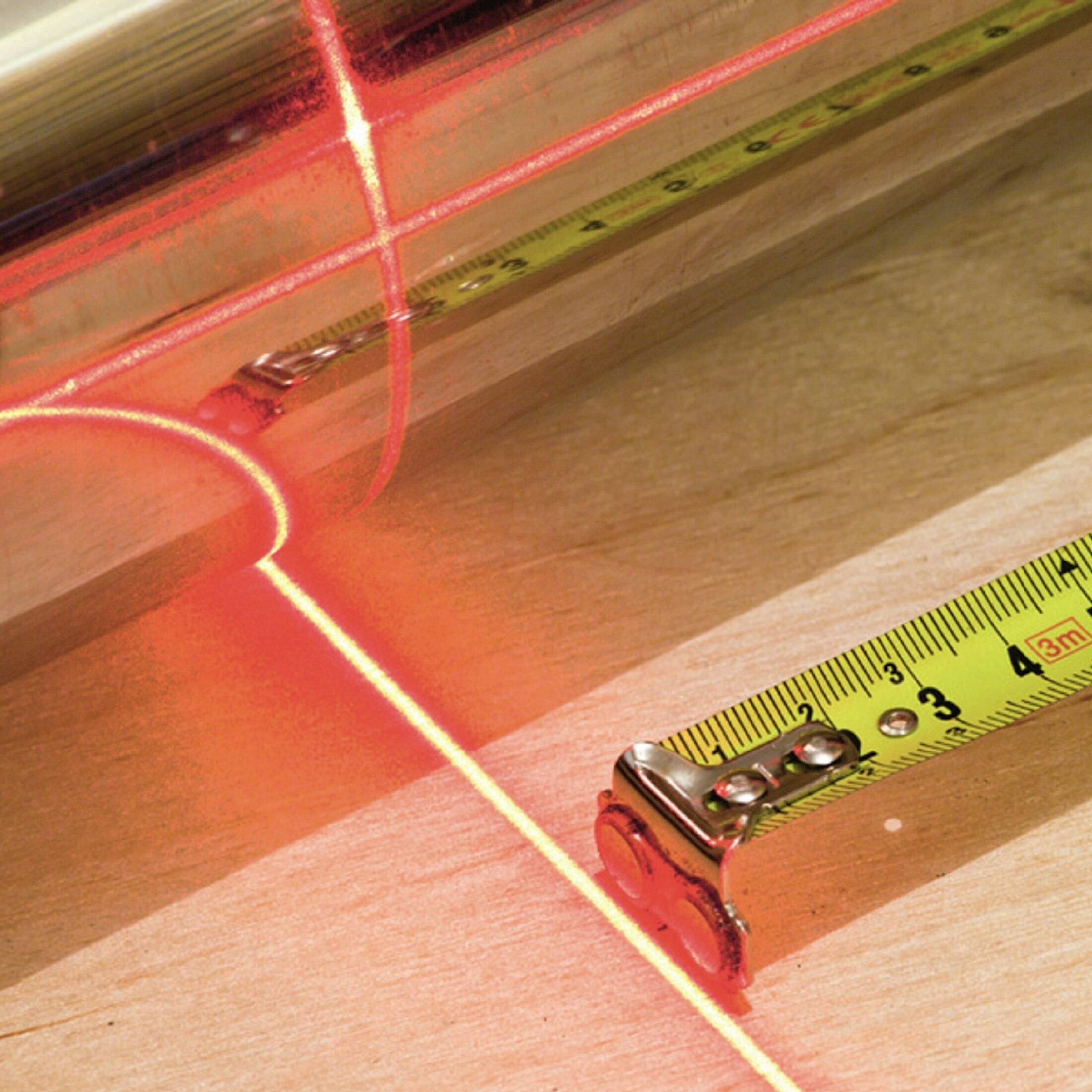

- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Strømforsyning 3 V til 6 V. Til strømforsyning kan du for eksempel anvende vores Picotronic batteripakke 3V eller strømforsyningen Picotronic LFNT-3.
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
