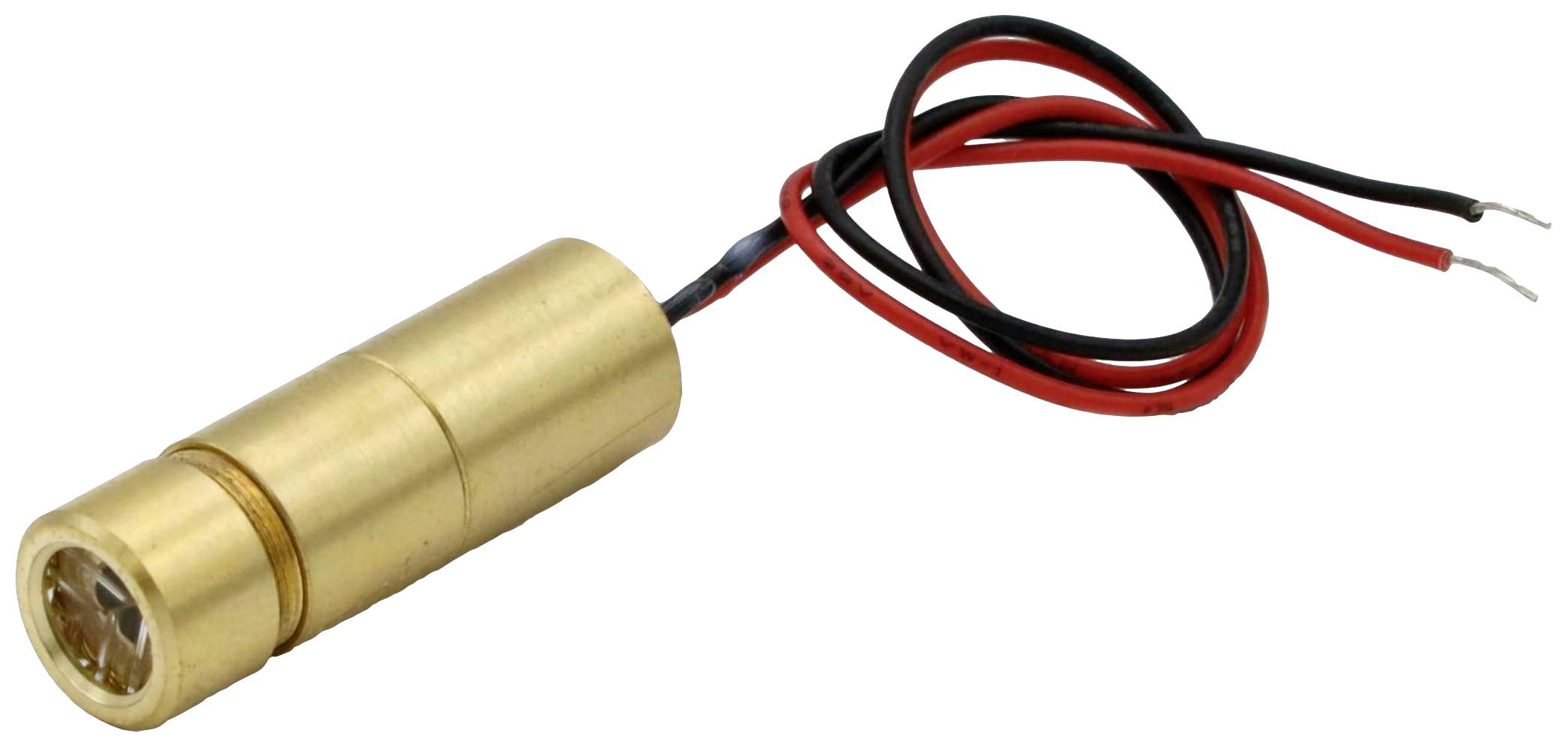

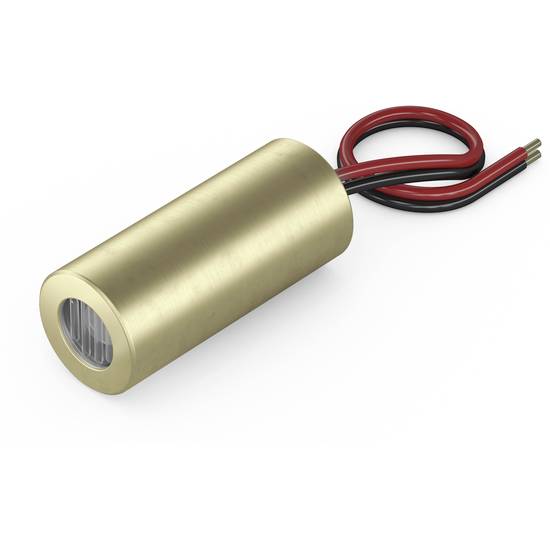

Laserfuchs Krydslaser Kors 5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Krydslaser
Udstråling-karakteristik
Kors
Aksellængde
650 nm
Effekt
5 mW
(Ø)
9 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Kors
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 5 mW
- Levetid: 10000 timer
- Driftstemperatur: -10°C - 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Kryds
- Laserklasse 1
- Divergens: B - 0.3 mrad
- Åbningsvinkel: 60 °
- Arbejdsafstand: 3 m
- Optik: Akryl linse
- Laserteknologi: Single Mode-diode
- Fokus: Kan indstilles
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+) fokus: Kan indstilles
- Kabelfarve GND: Sort
- Kabellængde 150 mm.
- Kabeltype: Belden, type 1007, 26 AWG
- Udgangsdiameter optik 6 mm
- Produkttype
Krydslaser
- Udstråling-karakteristik
Kors
- Fokuseringsegenskab
Justerbar
- Aksellængde
650 nm
5 mW
- (Ø)
9 mm
- L
26 mm
- Laser-klasse
1
- Åbningsvinkel
60°
- Stråledivergens
0.3 mrad
- Arbejdsafstand
3 m
- Driftsspænding
5 V/DC
- Driftsstrøm
30 mA
- Materiale
Messing
- Dim.
(Ø x H) 9 mm x 26 mm
- Vægt
8.1 g
- RoHS-godkendt
Ja
- Bredde
9 mm
- H
26 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-10 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987318 Laserfuchs Krydslaser Kors 5 mW
Information
Information 2987318 Laserfuchs Krydslaser Kors 5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987318 Laserfuchs Krydslaser Kors 5 mW
Beskrivelse
Version
- Fokuserbar krydslaser, rød, 650nm, 5mW, 60°, laserklasse 1, fokus kan indstilles, 3-5V DC, 9x26mm
- Type CB650-5-5 (9x26)60-ADJ er en laser til projektion af en rød laserkryds med en bølgelængde på 650nm. Laseren er udstyret med en meget kompakt konstruktion (9x26mm). Lasermodulets levetid er over 3.000 timer. Åbningsvinkel på 60° danner en laserkryds i en afstand på 1 m fra en laserkryds på 1,1m længde. Ved hjælp af det indstillelige fokus kan laserlinje-tykkelsen varieres. Strømoptagelsen er med ca. 30 mA meget lavt, derfor kan 2 batterier uden problemer anvendes til strømforsyning, og lasermodulet kan anvendes mobilt. Som strømforsyning kan du for eksempel bruge vores batteripakke med 2 x 1,5 V batterier (AA). Denne krydslaser finder anvendelse i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Kryds, linjetykkelse kan varieres
- Optisk effekt: 5 mW (laserklasse 1); fokus kan indstilles
- Kompakt konstruktion: 9x26mm; åbningsvinkel: 60°; akselafvigelse: Op til 3,0°

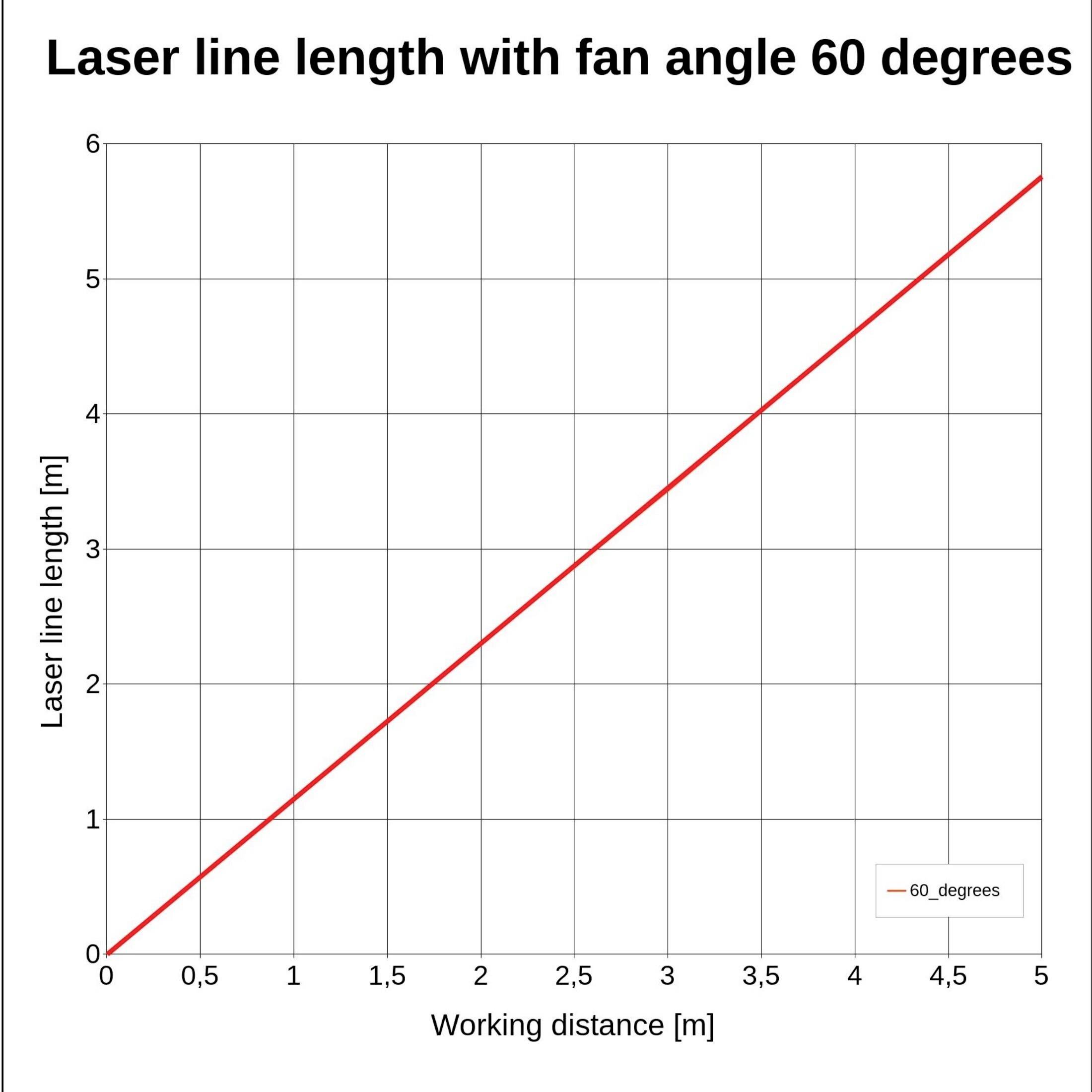

- Åbningsvinkel (60°) genererer, ved en arbejdsafstand på 1m, en laserlinje på 1,1m.
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Spændingsforsyning 3 V til 5 V. Til strømforsyning kan du for eksempel anvende vores Picotronic batteripakke 3V eller strømforsyningen Picotronic LFNT-3.
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
