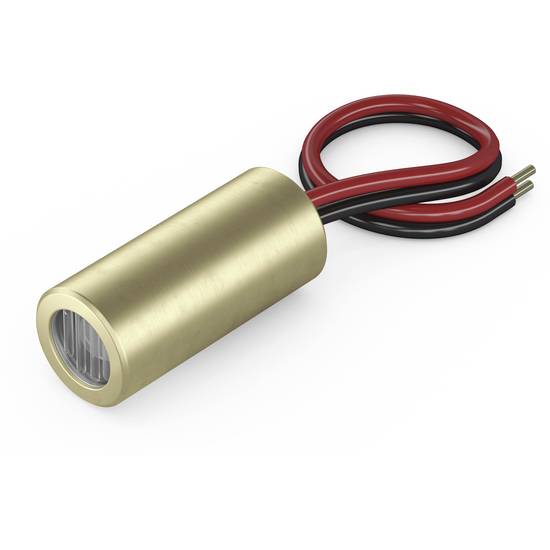

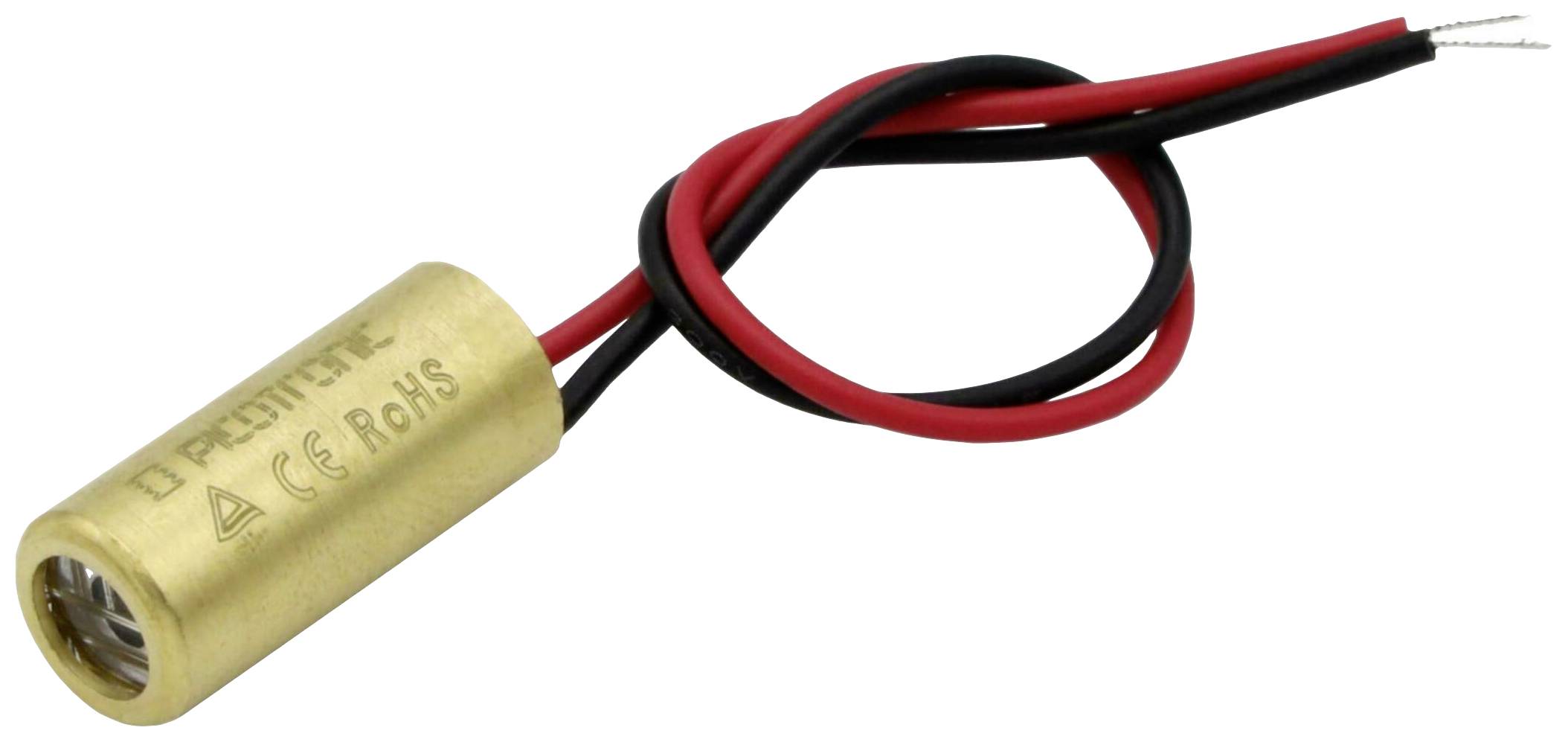

Laserfuchs Krydslaser Kors 3.5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Krydslaser
Udstråling-karakteristik
Kors
Aksellængde
635 nm
Effekt
3.5 mW
(Ø)
6 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Kors
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 3.5 mW
- Levetid 3.000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Kryds
- Laserklasse 1
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 45 °
- Arbejdsafstand: 2 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: fixed (1000 mm)
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+)fokus: fixed (1000 mm)
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 26AWG, 0,14 mm²
- Udgangsdiameter optik 6 mm
- Produkttype
Krydslaser
- Udstråling-karakteristik
Kors
- Fokuseringsegenskab
Fikseret fokus 1000 mm
- Aksellængde
635 nm
3.5 mW
- (Ø)
6 mm
- L
20 mm
- Laser-klasse
1
- Åbningsvinkel
45°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
2 m
- Driftsspænding
5 V/DC
- Driftsstrøm
40 mA
- Materiale
Messing
- Dim.
(Ø x L) 6 mm x 20 mm
- Vægt
6 g
- RoHS-godkendt
Ja
- Bredde
9 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987668 Laserfuchs Krydslaser Kors 3.5 mW
Information
Information 2987668 Laserfuchs Krydslaser Kors 3.5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987668 Laserfuchs Krydslaser Kors 3.5 mW
Beskrivelse
Version
- Krydslaser, rød, 635nm, 5mW, 45 °, laserklasse 1, fokus 1 m, 3-5V DC, 9x20 mm

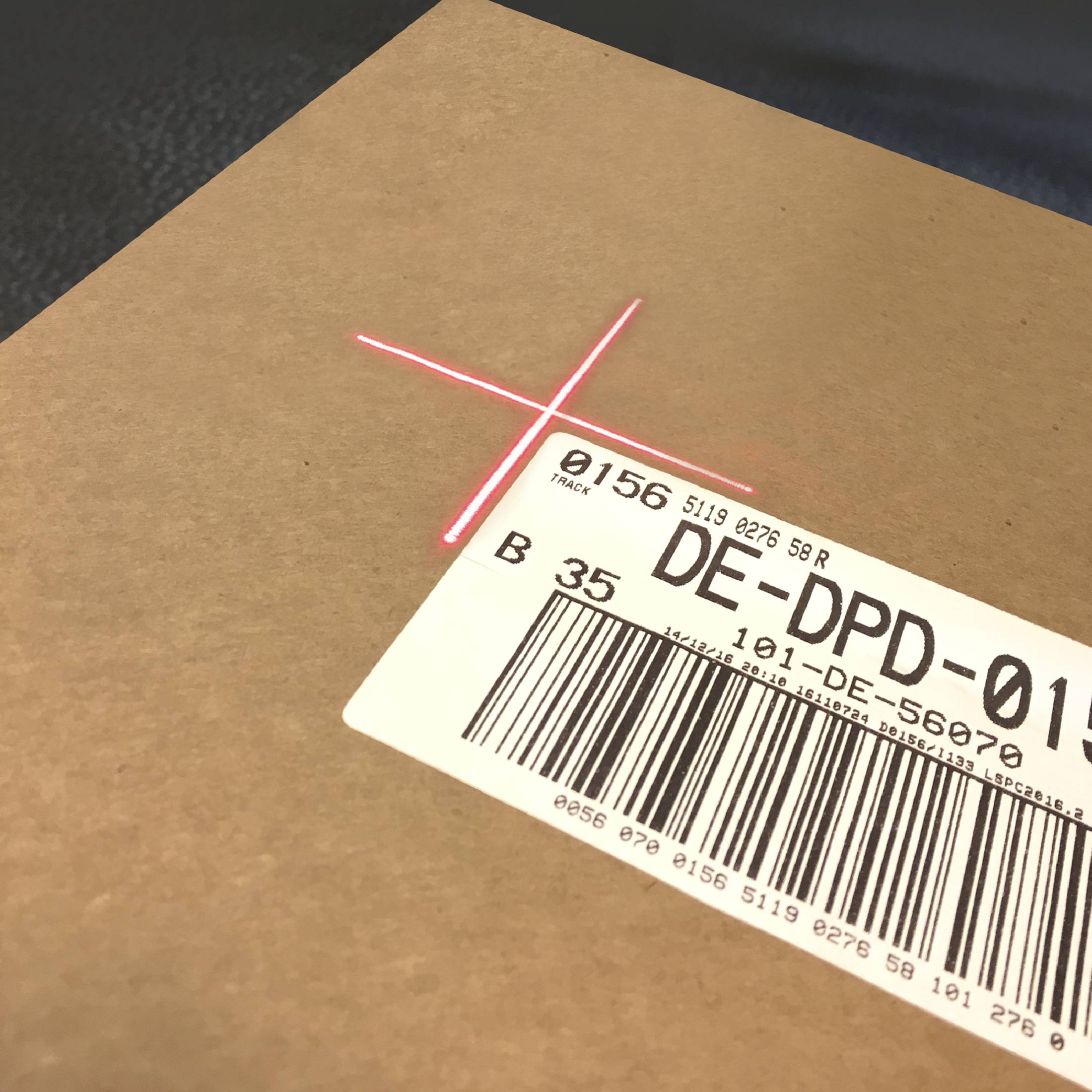

- LFC635-5-5(9x20)45 er en laser til projektion af en rød laserkryds, som er væsentligt mere synlig ved bølgelængden 635nm end en tilsvarende laser med 650nm. Laseren er udstyret med en meget kompakt konstruktion (9x20 mm). Lasermodulets levetid er over 3.000 timer. Åbningsvinkel på 45° danner en laserkryds i en afstand på 1 m og en længde på 0,8 m. Strømoptagelsen er med ca. 40 mA meget lavt, derfor kan 2 batterier uden problemer anvendes til strømforsyning, og lasermodulet kan anvendes mobilt. Som strømforsyning kan du for eksempel bruge vores batteripakke med 2 x 1,5 V batterier (AA). Denne krydslaser finder anvendelse i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Kryds, linjetykkelse 1,2 mm@1m
- Optisk effekt: 5 mW (laserklasse 1); fokus 1 m
- Kompakt konstruktion: 9x20 mm; åbningsvinkel: 45°; akselafvigelse: Op til 3,0°; ortogonalitet: 1°

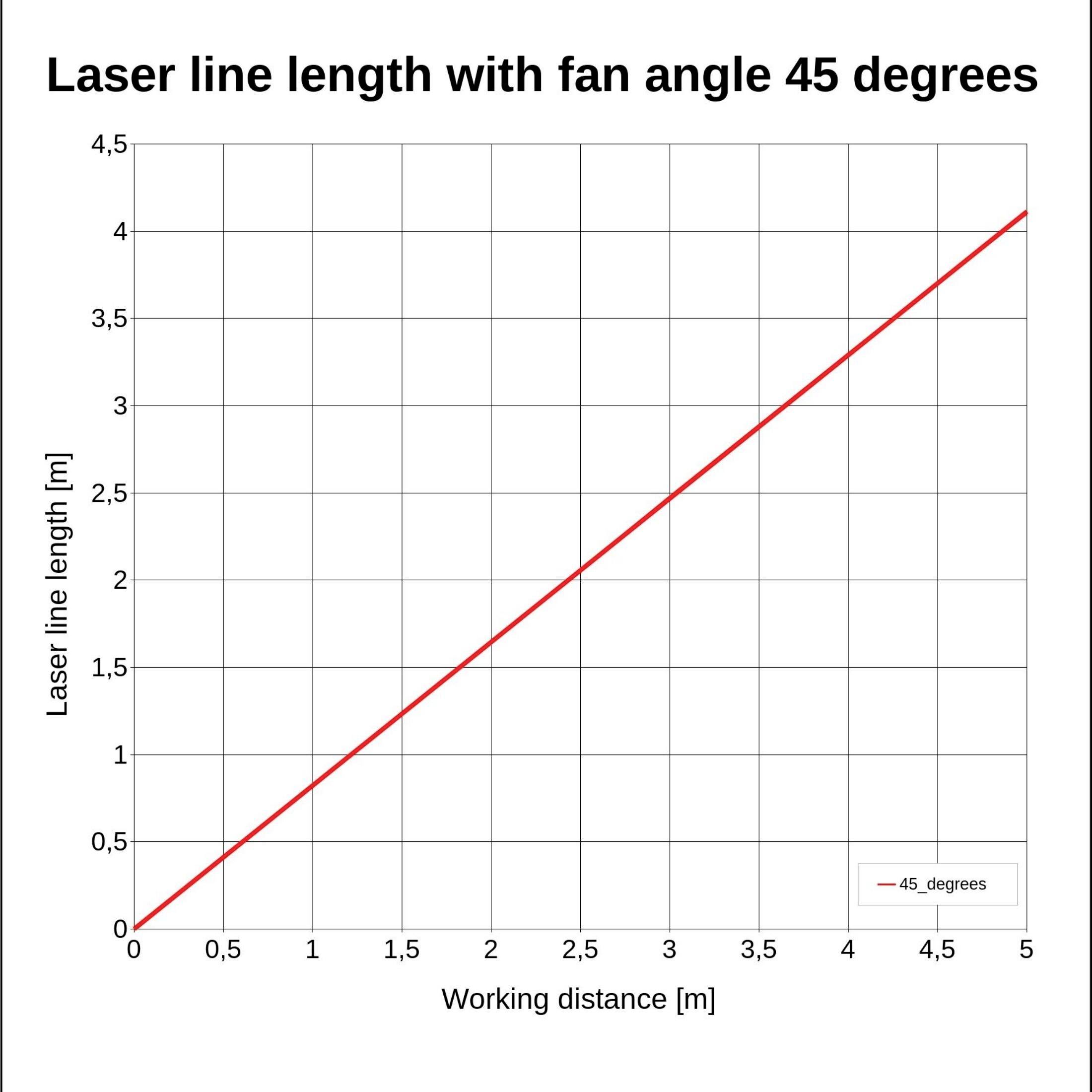

- Åbningsvinkel (45 °) genererer, ved en arbejdsafstand på 1 m, en laserlinje længde på 0,8 m.
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Strømforsyning 3 V til 5 V. Til strømforsyning kan du for eksempel anvende vores Picotronic batteripakke 3V eller strømforsyningen Picotronic LFNT-3.
