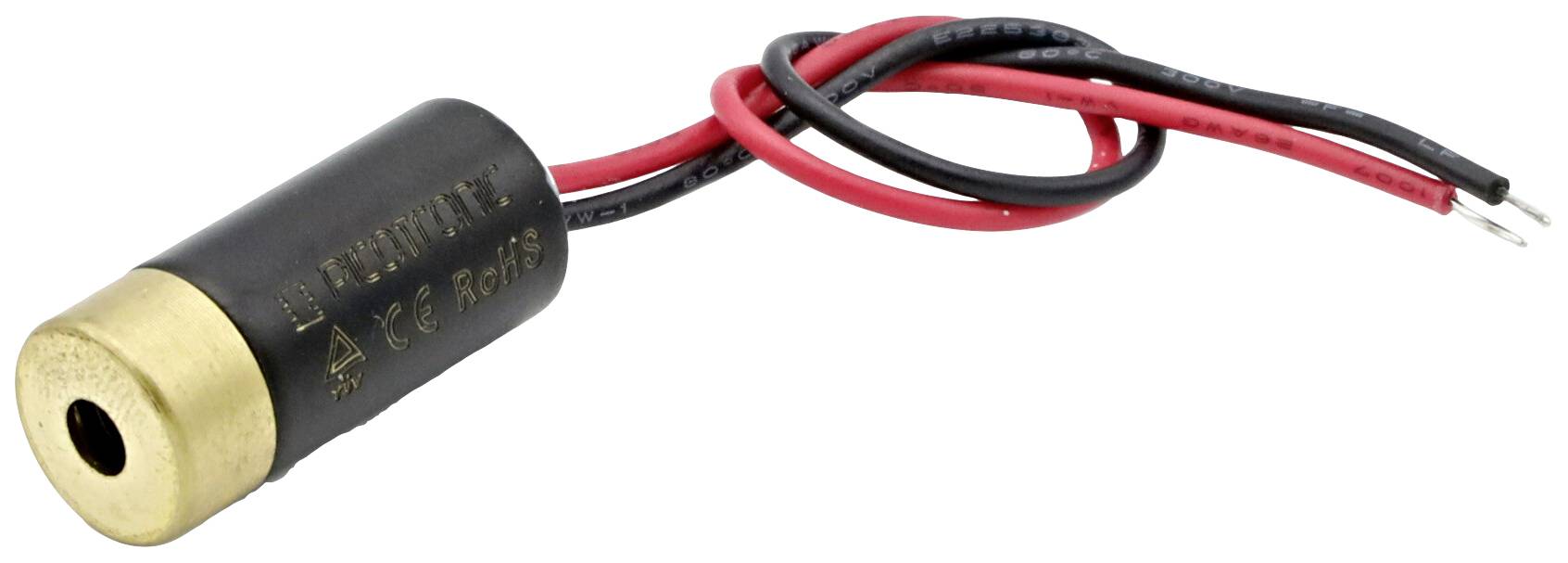

Laserfuchs Krydslaser Kors 3.5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Krydslaser
Udstråling-karakteristik
Kors
Aksellængde
650 nm
Effekt
3.5 mW
(Ø)
6 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Kors
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 3.5 mW
- Levetid 3.000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Kryds
- Laserklasse 1
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 45 °
- Arbejdsafstand: 1 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: fixed (1000 mm)
- Kabinettets potentiale: VDD(+)
- Kabinettets potentiale: VDD(+)fokus: fixed (1000 mm)
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 26AWG, 0,14 mm²
- Udgangsdiameter optik 6 mm
- Produkttype
Krydslaser
- Udstråling-karakteristik
Kors
- Fokuseringsegenskab
Fikseret fokus 1000 mm
- Aksellængde
650 nm
3.5 mW
- (Ø)
6 mm
- L
22 mm
- Laser-klasse
1
- Åbningsvinkel
45°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
1 m
- Driftsspænding
12 V/DC
- Driftsstrøm
20 mA
- Materiale
Messing
- Dim.
(Ø x L) 6 mm x 22 mm
- Vægt
9 g
- RoHS-godkendt
Ja
- Bredde
10 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987455 Laserfuchs Krydslaser Kors 3.5 mW
Information
Information 2987455 Laserfuchs Krydslaser Kors 3.5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987455 Laserfuchs Krydslaser Kors 3.5 mW
Beskrivelse
Version
- Krydslaser, rød, 650nm, 5mW, 45°, laserklasse 1, fokus 1 m, 3-12V DC, 10x22mm
- LFC650-5-12(10x22)45 er en laser til projektion af en rød laserkryds med bølgelængde 650nm. Laseren har en meget kompakt konstruktion (10x22mm). Lasermodulets levetid er over 3.000 timer. Åbningsvinkel på 45° danner en laserkryds i en afstand på 1 m og en længde på 0,8 m. Som strømforsyning kan du for eksempel bruge vores strømforsyning LFNT-3. Denne krydslaser finder anvendelse i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Kryds, linjetykkelse 1,2 mm@1m
- Optisk effekt: Laserklasse 1; fokus 1 m
- Kompakt konstruktion: 10x22mm; åbningsvinkel: 45°; akselafvigelse: Op til 3,0°

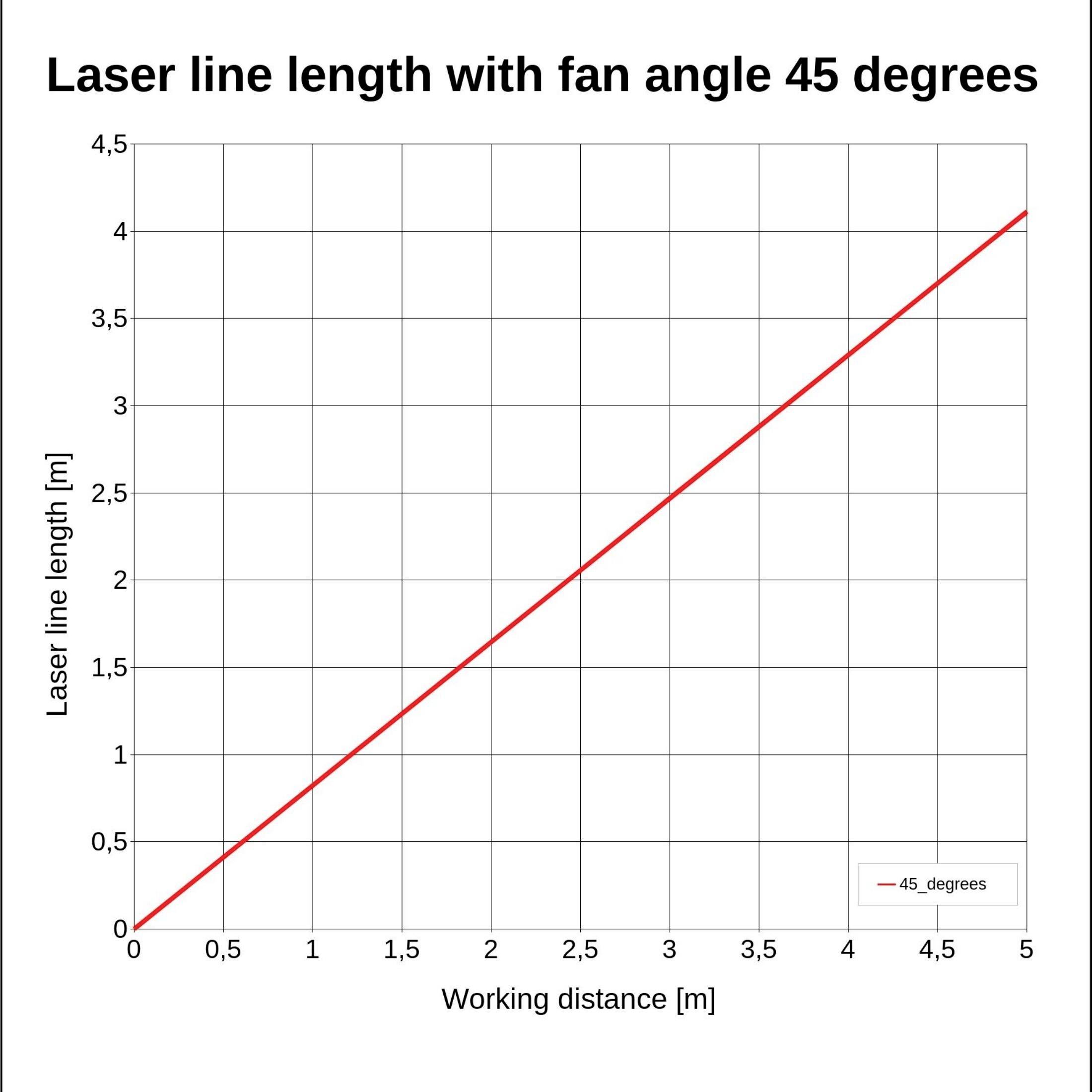

- Åbningsvinkel (45 °) genererer, ved en arbejdsafstand på 1 m, en laserlinje længde på 0,8 m.
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Spændingsforsyning 3 V til 12 V. Til strømforsyning kan du for eksempel anvende vores Picotronic strømforsyning LFNT-3.
