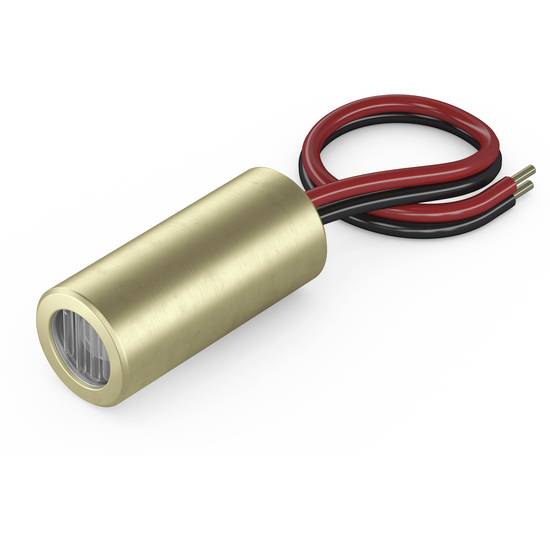

Laserfuchs Krydslaser Kors 0.75 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Krydslaser
Udstråling-karakteristik
Kors
Aksellængde
650 nm
Effekt
0.75 mW
(Ø)
6 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Kors
Vigtig information
Tekniske specifikationer
- Materiale: Messing
- Optisk effekt 0.75 mW
- Levetid 3.000 timer
- Driftstemperatur: -20 °C til 40 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Kryds
- Laserklasse 1
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 45 °
- Arbejdsafstand: 0.1 m
- Optik: Akryl linse
- Laserteknologi: Diode
- Fokus: fixed (100 mm)
- Fokus: fixed (100 mm)
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 26AWG, 0,14 mm²
- Udgangsdiameter optik 6 mm
- Beskyttelseslinse: Ja
- Beskyttelsesklasse: IP 54
- Produkttype
Krydslaser
- Udstråling-karakteristik
Kors
- Fokuseringsegenskab
Fikseret fokus 100 mm
- Aksellængde
650 nm
0.75 mW
- (Ø)
6 mm
- L
20 mm
- Laser-klasse
1
- Åbningsvinkel
45°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
0.1 m
- Driftsspænding
3 V/DC
- Driftsstrøm
15 mA
- Materiale
Messing
- Dim.
(Ø x L) 6 mm x 20 mm
- Vægt
5.5 g
- RoHS-godkendt
Ja
- Bredde
9 mm
- Maks. temperatur
40 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987516 Laserfuchs Krydslaser Kors 0.75 mW
Information
Information 2987516 Laserfuchs Krydslaser Kors 0.75 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987516 Laserfuchs Krydslaser Kors 0.75 mW
Beskrivelse
Version
- Krydslaser, rød, 650nm, 1 mW, 45°, laserklasse 1, fokus 0,1m, 3-12V DC, 9x20mm

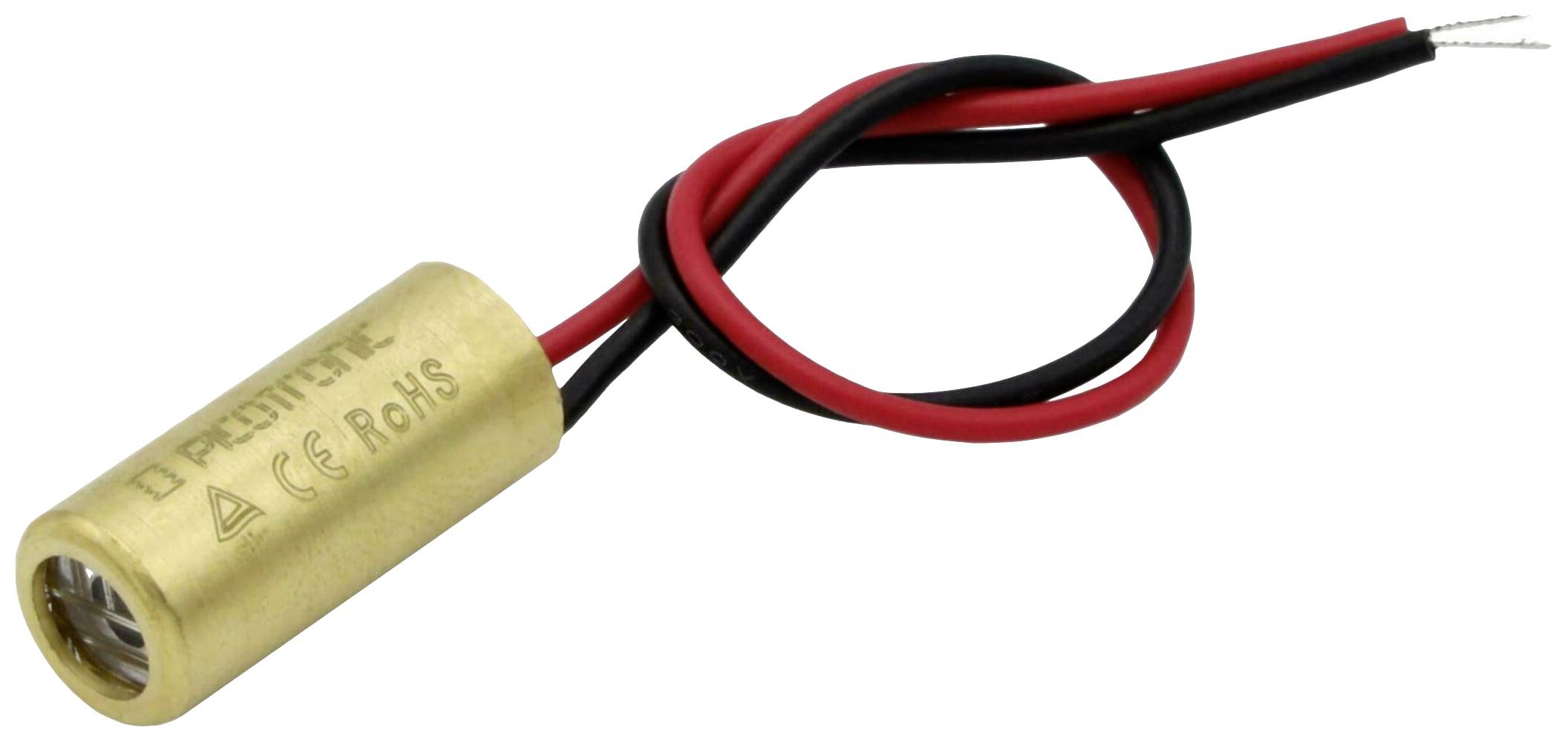

- LFC650-1-12(9x20)45-F100-C100 er en laser til projektion af en rød laserkryds med 650nm. Laseren er udstyret med en meget kompakt konstruktion (9x20 mm). Lasermodulets levetid er over 3.000 timer. Åbningsvinkel på 45° danner en laserkryds i en afstand på 0,1m og 0,08 m. Strømoptagelsen er med ca. 15 mA meget lavt, derfor kan 2 batterier uden problemer anvendes til strømforsyning, og lasermodulet kan anvendes mobilt. Som strømforsyning kan du for eksempel bruge vores batteripakke med 2 x 1,5 V batterier (AA). Denne krydslaser finder anvendelse i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Typiske anvendelsesområder er low-cost-anvendelse. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Kryds, linjetykkelse 1 mm@0,1m;
- Optisk effekt: 1 mW (Lasercirklasse 1); fokus 0,1m
- Kompakt konstruktion: 9x20 mm; åbningsvinkel: 45°; akselafvigelse: Op til 3,0°

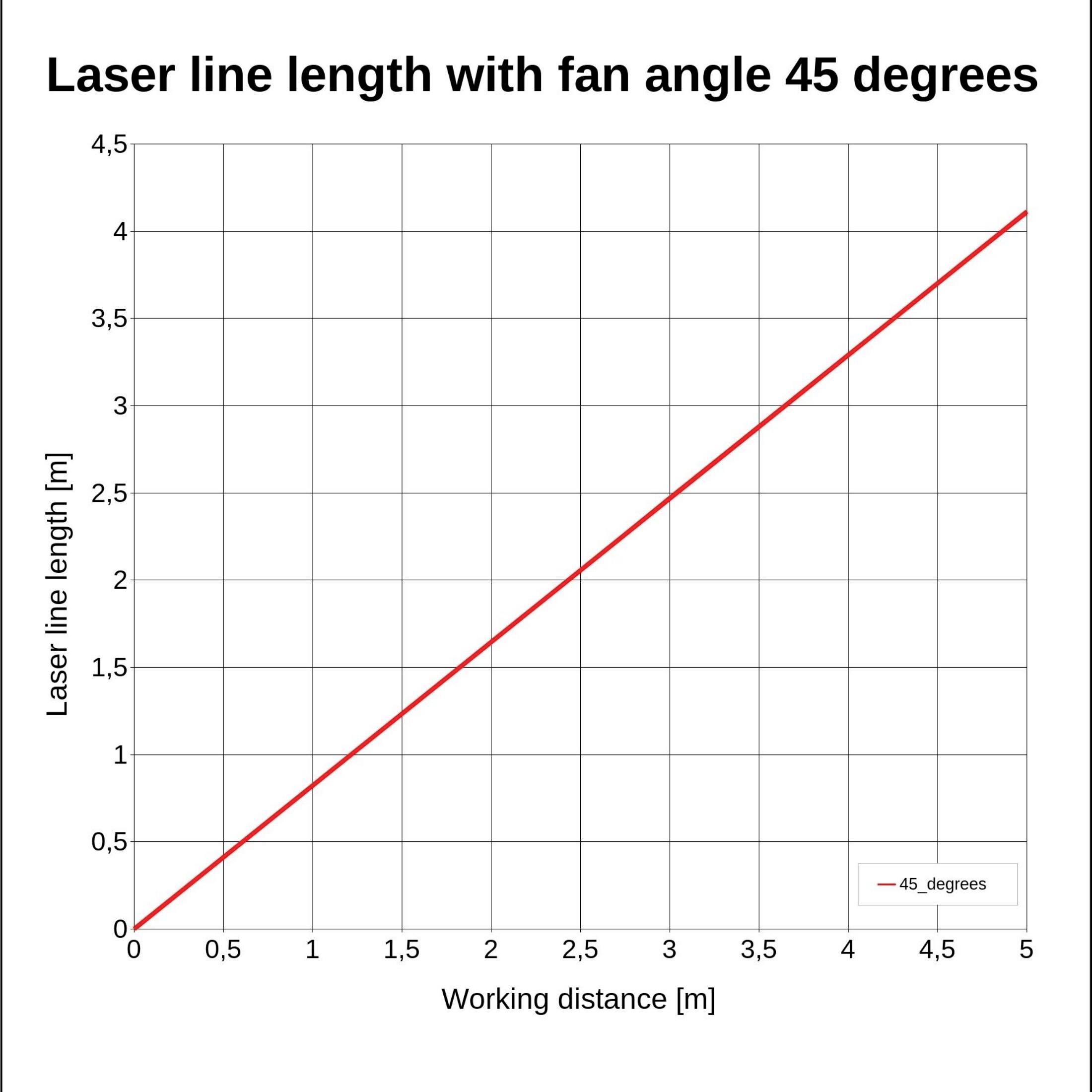

- Åbningsvinkel (45 °) genererer, ved en arbejdsafstand på 0,1 m, en laserlinje længde på 0,8 m.
- Til anvendelser indenfor for eksempel laservaterpas, lasermarkeringssystemer, robotteknik og showområdet. Strømforsyning 3 V til 12 V. Til strømforsyning kan du for eksempel anvende Picotronic batteripakke 3 V.
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
