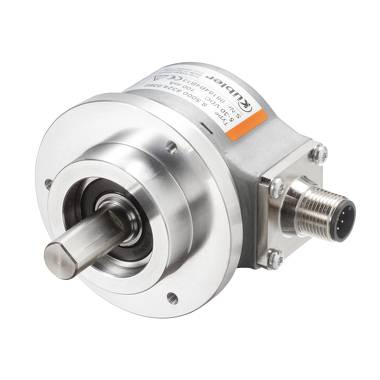

Kübler Group Inkrementel, Modtakt med invertering Drejefølere 1 stk Sendix 5000 58 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Drejefølere
Variant
Inkrementel
Modtakt med invertering
Tilslutning
Kabel, åben ende
Aksel Type
Massiv aksel
Aksel-dia.
12 mm
Datablad (PDF)
Højdepunkter og detaljer
Inkremental-drejegiver universalsortiment type Sendix 5000 / 5020
- Robust Safety-Lock lejekonstruktion
- Trykstøbt zink-hus
- Lav dybde på 35 mm
Tekniske specifikationer
- Omdrejningstal uden akseltætning: Maks. 12000 omdr./min
- omdrejningstal med akseltætning: Maks. 6000 omdr./min
- rotorens inertimoment: Ca. 6 x 10-6 kgm²
- startdrejningsmoment uden akseltætning:< 0,01 Nm
- startdrejningsmoment med akseltætning:< 0,05 Nm
- akselbelastningsevne radial: 80 N
- akselbelastning aksial: 40 N
- vægt: 0,4 kg
- beskyttelsesklasse iht. en 60 529: IP 65
- arbejdstemperaturområde: -40 - +85 °C
- aksel: Rustfrit stål
- stødfasthed ifølge din-IEC 68-2-27: 2500 m/s², 6 ms
- vibrationsfasthed ifølge din-IEC 68-2-6: 100 m/s², 10 - 2000 Hz
- strømforbrug (uden belastning) type. 50 mA, med inversion: Maks. 100 mA
- Zul. Belastning/kanal: Maks. ±20 mA
- impulsfrekvens: Maks. 300 kHz
- signalniveau high: Min. UB-2,0 V
- signalniveau low: Maks. 0,5 V
- stigningstid tr maks. 1 µs
- faldetid tf maks. 1 µs
- Produkttype
Drejefølere
- Type
Sendix 5000
- Variant
Inkrementel
Modtakt med invertering
- Driftsspænding
5 V/DC
12 V/DC
24 V/DC
- Interfaces
RS422
- Tilslutning
Kabel, åben ende
- Kabellængde
1.00 m
- Orientering (tilslutning)
Radial
- Maks. Impulser per omdrejning
100
- Flangediameter
58 mm
- Aksel Type
Massiv aksel
- Aksel-dia.
12 mm
- Materiale (aksel)
Rustfrit stål
- Kabinetmateriale
Trykstøbt zink
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
- H
35 mm
- (Ø)
58 mm
- Dim.
(Ø x H) 58 mm x 35 mm
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 198530 Kübler Group Inkrementel, Modtakt med invertering Drejefølere 1 stk Sendix 5000 58 mm
Datablad 198530 Kübler Group Inkrementel, Modtakt med invertering Drejefølere 1 stk Sendix 5000 58 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 198530 Kübler Group Inkrementel, Modtakt med invertering Drejefølere 1 stk Sendix 5000 58 mm
Instruktioner for brug og sikkerhed 198530 Kübler Group Inkrementel, Modtakt med invertering Drejefølere 1 stk Sendix 5000 58 mm
Overensstemmelseserklæring
Overensstemmelseserklæring 198530 Kübler Group Inkrementel, Modtakt med invertering Drejefølere 1 stk Sendix 5000 58 mm
Beskrivelse
Særligt robust og kompakt inkrementel pulsgiver.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
