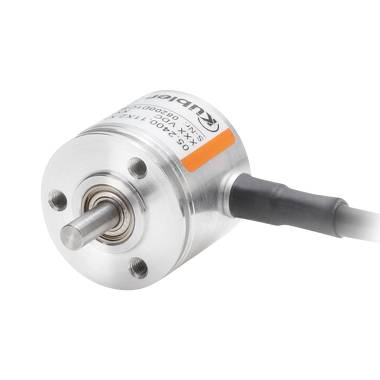

Kübler Group Inkrementel Drejefølere 1 stk 2400
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Drejefølere
Variant
Inkrementel
Tilslutning
Kabel, åben ende
Aksel Type
Massiv aksel
Aksel-dia.
6 mm
Datablad (PDF)
Højdepunkter og detaljer
Inkremental-drejegiver type 2400
- Meget lille konstruktion
- Høj ydelse til en lav pris
- Kromateret kabinet og hul aksel af rustfrit stål
Tekniske specifikationer
- Arbejdstemperaturområde: -20 til +85 °C
- Driftstemperaturområde: -20 til +90 °C
- Stødfasthed ifølge DIN-IEC 68-2-27: 1000 m/s2, 6 ms/vibrationsfasthed ifølge DIN-IEC 68-2-27: 100 m/s2, 55-2000 Hz
- Udgangskredsløb: modtakt
- Strømforbrug (uden belastning): maks. 50 mA
- Tilladt belastning/kanal: maks. 50 mA/impulsfrekvens: maks. 160 kHz
- Signalniveau high: min. UB = -2,5 V/signalniveau low: maks. 0,5 V
- Stigningstid tr: maks. 1 µs/nedgangstid tf: maks. 1 µs
- Produkttype
Drejefølere
- Type
2400
- Variant
Inkrementel
- Driftsspænding
5 V/DC
12 V/DC
24 V/DC
- Interfaces
RS422
- Tilslutning
Kabel, åben ende
- Kabellængde
2.00 m
- Orientering (tilslutning)
Radial
- antal omdrejninger
12000
- Maks. Impulser per omdrejning
1024
- Aksel Type
Massiv aksel
- Aksel-dia.
6 mm
- Materiale (flange)
Rustfrit stål
- Materiale (aksel)
Rustfrit stål
- Kabinetmateriale
Rustfrit stål
- Min. Temperatur
-20 °C
- Maks. temperatur
90 °C
- Indhold
1 stk
- Opbygningsstørrelse
24 mm
- Variant
Massiv aksel
- Interface
RS422 kompatibel
- Tilslutning
Kabel radial, 2 m
- Driftsspænding (detaljer)
5 - 24 V/DC
Dokumenter og downloads
Datablad
Datablad 198518 Kübler Group Inkrementel Drejefølere 1 stk 2400
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 198518 Kübler Group Inkrementel Drejefølere 1 stk 2400
Overensstemmelseserklæring
Overensstemmelseserklæring 198518 Kübler Group Inkrementel Drejefølere 1 stk 2400
Beskrivelse
Version
- Mekaniske karakteristika: aksel: rustfrit stål, 6 mm
- Tilslutning: 2 m højfleksibelt PVC kabel radial
- Rotorens inertimoment: ca. 0,1 x 10-6 kgm²/startmoment: < 0,001 Nm
- Akselbelastningsevne akselgiver: radial: 10 N/aksial: 20 N
- Vægt: ca. 0,06 kg
- Kapslingsklasse ifølge EN 60529: IP 64 på kabinet.
