Kendrion Magnetventil 64.017 24V DC 24 V Nominel dimension 1 mm 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Tilslutning: Stiktilslutning
- Udførelse: 3/2-vejs NO sædeventil
- Trykområde 0-8 bar
- Nominel bredde 1 mm
- Effekt: 4.6 W
- Nominel spænding: 24 V
- Produkttype
Magnetventil
- Driftsspænding
24 V
- Driftstryk (max.)
8 bar
- Kabinetmateriale
Kobber-zink legering
- Driftstemperatur
–10 °C (min)
- Medietemperatur område
+50 °C (max)
- Produc.-delnr.
64.017 24V DC
- Variant
3/2-vejs NO sædeventil
- Driftstryk (min.)
0 bar
- Min. driftstemperatur
–10 °C
- Forseglingsmateriale
NBR
- Funktion
3/2 åben monostabil
- Maks. medietemperatur
+50 °C
- Medium
gasformige medier
- Nominel dimension
1 mm
- Bredde
16.0 mm
- H
47.0 mm
- L
26.5 mm
- Maks. omgivelsestemperatur
+50 °C
- kv-værdi
0.45 l/min
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3168396 Kendrion Magnetventil 64.017 24V DC 24 V Nominel dimension 1 mm 1 stk
Beskrivelse

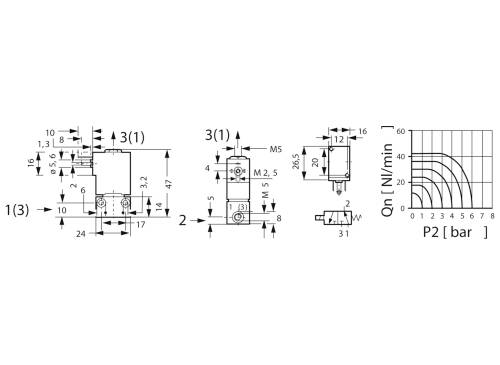

Leveres uden apparatstikdåse og anvendte pneumatiske tilslutninger til kapslingsklasse IP 65, bestilles særskilt, mikro-magnetventiler type Kuhnke 64.0. Direkte styret 2/2- eller 3/2-vejs-sædeventil; tilkoblingsvarighed: ED 100 %, beskyttelsesklasse: IP 65 (med apparatstikdåse, der skal bestilles separat, og anvendte pneumatiske tilslutninger), beskyttelseskontakt: Standardmæssigt tilgængelig, konstruktion: Med standardsokkel, hus: CuZn, pakninger: NBR, monteringsposition: vilkårlig, tilslutning elektrisk: via apparatstikdåse, tilslutning af trykmedium: standardiseret NW uden Str. Målskitse, medium: Filtreret, olieret eller filtreret ikke-olieret trykluft eller andre gasformige medier med tilladt viskositet i henhold til ISO-VG 10. Driftstemperatur: -10 til +50 °C, basismål med sokkel: H 47,0, L 26,5, B 16,0 mm. 3/2-vejs-udførelse NO til jævnstrøm med nominel effekt på 1,0 og 8,0 bar, type 64.017. Funktion: NO (nulstilling åben), spoleeffekt: Ca. 4,6 W, tilbageslagseffekt: 0,15 W, starttid: Ca. 5,0 til 10 ms, Faldtid: Ca. 3,0 til 5,0 ms, nominel diameter: NW 1,0, flow: Iht. diagram, kV-værdi: 0,45 l/min. Tekniske egenskaber (type, nominel spænding, nominel modstand, nominel strøm) 64.017 24 V, 124 ohm, 193 mA
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Tip
Kv-værdien angiver vandgennemstrømningen i en ventil i liter pr. minut ved et tryk på ca. 1 bar og en vandtemperatur inden for 5 - 30 °C. QNn-værdien er måleenheden for gasser i liter pr. minut.
