KD Elektronik 151844 Signalkonverter analog til PWM

EAN:
Fremstillingsnr.
Artikel nr.:

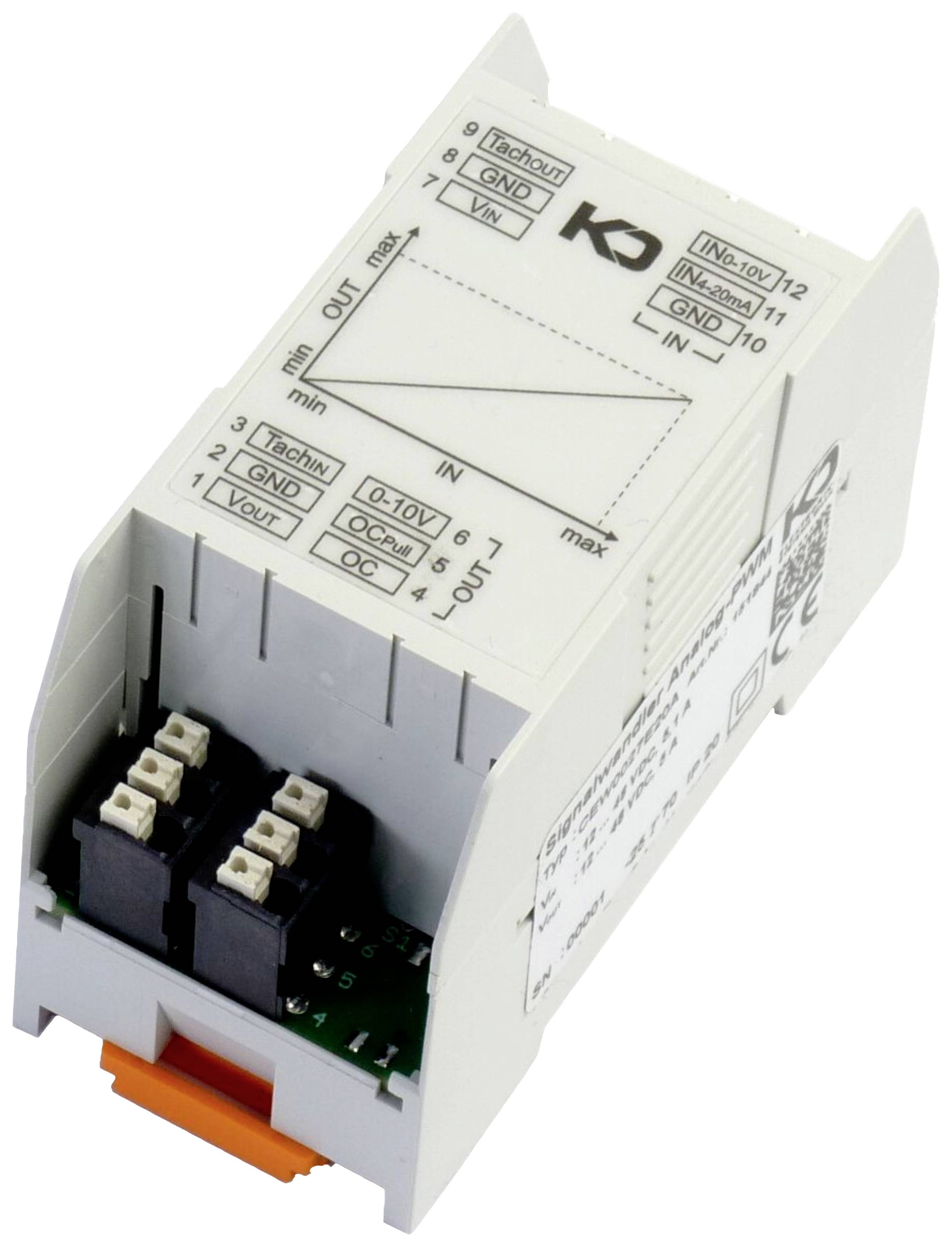

Et kontrolapparat med tilslutninger og kredsløbssymboler på forsiden. Egnet til elektriske styringsapplikationer.
Et kontrolapparat med tilslutninger og kredsløbssymboler på forsiden. Egnet til elektriske styringsapplikationer.
KD Elektronik
Datablad (PDF)
Deutsch (Deutschland)
Udgået


Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Højdepunkter og detaljer

Omdrejningstalsregulator til aksialblæsere

  • Ændring af et 0 … 10 V eller 4 … 20 mA signal til et PWM-signal
  • Styring af DC- og AC-ventilatorer med PWM-styreindgang eller 0 … 10 V-indgang
  • Direkte tilslutning af DC-blæsere med op til 5 A strømforbrug

Tekniske specifikationer

Produkttype

Signalkonverter analog til PWM

Driftsspænding

12 V

48 V

Producentfarve

Lysegrå

Dim.

(L x B x H) 76 x 36 x 51 mm

Bredde

36 mm

H

51 mm

L

76 mm

Dokumenter og downloads

Datablad

Deutsch (Deutschland)

Datablad 2901006 KD Elektronik 151844 Signalkonverter analog til PWM

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2901006 KD Elektronik 151844 Signalkonverter analog til PWM

Beskrivelse

Signaltransduceren omsætter et analogt standardsignal (0 … 10 V eller 4 … 20 mA) til et PWM-signal (0 … 100 % tastforhold). Modulet stiller to forskellige typer PWM-styringsinterfaces (Open Collector og Open Collector med pullup) til rådighed, der viser den samme hastighed. Desuden er der en analog 0 … 10 V udgang, som også udsender samme omdrejningstal. Hvis begge signalindgange (AI0-10V og AI4-20mA) er tilsluttet, udlæses det højeste af de resulterende omdrejningstal. Der kan tilsluttes AC- eller DC-ventilatorer, hvor DC-ventilatorer med op til 5 A strømforbrug kan tilsluttes direkte.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Signalkonverter analog-PWM
  • 12-48VDC
  • Indgangssignal:
  • 0-10 V eller 4 mA
  • Styreudgang:
  • Åben kollektor med og uden pull-up
  • 10V
  • Yderligere indgangsspændingsområde 12 … 48 VDC
  • Kompatibel med ebm papst ventilatorer
  • Montering: Standardbæreskinne 35 mm
  • Omsætning af et analogt standard signal (for eksempel udgang på SPS) til et PWM-signal til omdrejningsstilling for motorer, der har en PWM-styreindgang
  • Omdrejningsstyring af motorer i kontaktskabe, Varme-, ventilations- og klimaapparater
  • Kombineret anvendelse med ventilatorudfaldsgenkendelse fra firmaet. KD elektronik-system

Tip

Beskrivelse

Signaltransduceren omsætter et analogt standardsignal (0 … 10 V eller 4 … 20 mA) til et PWM-signal (0 … 100 % tastforhold). Modulet stiller to forskellige typer PWM-styringsinterfaces (Open Collector og Open Collector med pullup) til rådighed, der viser den samme hastighed. Desuden er der en analog 0 … 10 V udgang, som også udsender samme omdrejningstal. Hvis begge signalindgange (AI0-10V og AI4-20mA) er tilsluttet, udlæses det højeste af de resulterende omdrejningstal. Der kan tilsluttes AC- eller DC-ventilatorer, hvor DC-ventilatorer med op til 5 A strømforbrug kan tilsluttes direkte.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Signalkonverter analog-PWM
  • 12-48VDC
  • Indgangssignal:
  • 0-10 V eller 4 mA
  • Styreudgang:
  • Åben kollektor med og uden pull-up
  • 10V
  • Yderligere indgangsspændingsområde 12 … 48 VDC
  • Kompatibel med ebm papst ventilatorer
  • Montering: Standardbæreskinne 35 mm
  • Omsætning af et analogt standard signal (for eksempel udgang på SPS) til et PWM-signal til omdrejningsstilling for motorer, der har en PWM-styreindgang
  • Omdrejningsstyring af motorer i kontaktskabe, Varme-, ventilations- og klimaapparater
  • Kombineret anvendelse med ventilatorudfaldsgenkendelse fra firmaet. KD elektronik-system
