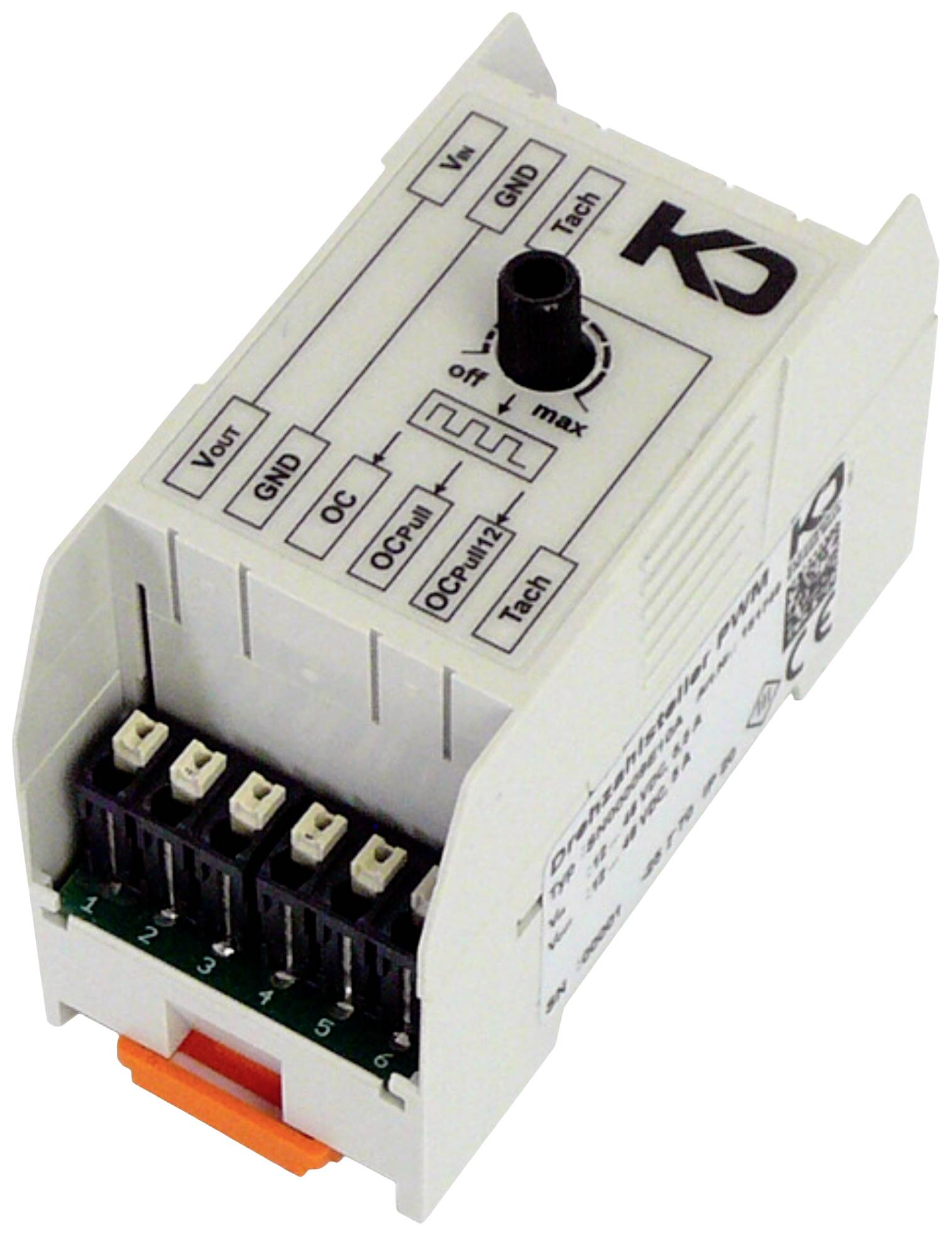

KD Elektronik 151749 Omdrejningsregulator 0.8 W
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Omdrejningstalsregulator til aksialblæsere
- Fast indstilling af omdrejningstal til DC- og AC-motorer med en PWM styreindgang
- Trinløs justering af omdrejningstal i hele området
- Direkte tilslutning af DC-blæsere med op til 5 A strømforbrug
- Yderligere indgangsspændingsområde 12 … 48 VDC
Tekniske specifikationer
- Produkttype
Omdrejningsregulator
- Driftsspænding
12 V
48 V
0.8 W
- Kontakt-belastning (maks.)
5.1 A
- Producentfarve
Lysegrå
- Vægt
40 g
- Dim.
(L x B x H) 76 x 36 x 60 mm
- Bredde
36 mm
- H
60 mm
- L
76 mm
Dokumenter og downloads
Datablad
Datablad 2901007 KD Elektronik 151749 Omdrejningsregulator 0.8 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2901007 KD Elektronik 151749 Omdrejningsregulator 0.8 W
Beskrivelse
Omdrejningstalsmodulet anvendes til fast indstilling af motorer, ventilatorer, blæsere eller pumper med en PWM-styreindgang. AC- eller DC-motorer kan anvendes, hvor DC-motorer med op til 5 A strømforbrug kan tilsluttes direkte til omdrejningstalsregulatoren.
Modulet stiller tre forskellige typer PWM-styringsinterfaces (Open Collector, Open Collector med pullup, Open Collector med pullup og begrænsning til 12 V) til at levere den samme hastighed.
Alternativt kan tachometersignalet fra en ventilator eller Motoren slibes af modulet for at overvåge den med en forudindstillet udfaldsregistrering. Tacho-signalet er sendt direkte igennem internt.
Modulet har en manuelt betjent drejeknap på oversiden, som ændrer styresignal til de tre PWM-styreudgange fra 0 % til 100 % (impulsforhold). Venstre anslag på knappen svarer til 0 %.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Modulet stiller tre forskellige typer PWM-styringsinterfaces (Open Collector, Open Collector med pullup, Open Collector med pullup og begrænsning til 12 V) til at levere den samme hastighed.
Alternativt kan tachometersignalet fra en ventilator eller Motoren slibes af modulet for at overvåge den med en forudindstillet udfaldsregistrering. Tacho-signalet er sendt direkte igennem internt.
Modulet har en manuelt betjent drejeknap på oversiden, som ændrer styresignal til de tre PWM-styreudgange fra 0 % til 100 % (impulsforhold). Venstre anslag på knappen svarer til 0 %.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Omdrejningstalskontrol
- PWM SN00009E i kabinettet
- 76x36x60mm
- 12-48VDC
- Maks. 0,8 W (uden blæser)
- Maks. 5,1A (inkl. maks. Ventilator-strøm)
- IP20
- Tachometer-signal gennemsløjfet
- Kompatibel med ebm papst ventilatorer
- Montering: Standardbæreskinne 35 mm
- Indstilling af omdrejningstal for blæsere, pumper og motorer, der har en PWM-styreindgang
- Kombineret anvendelse med ventilatorudfaldsgenkendelse fra firmaet. KD elektronik
