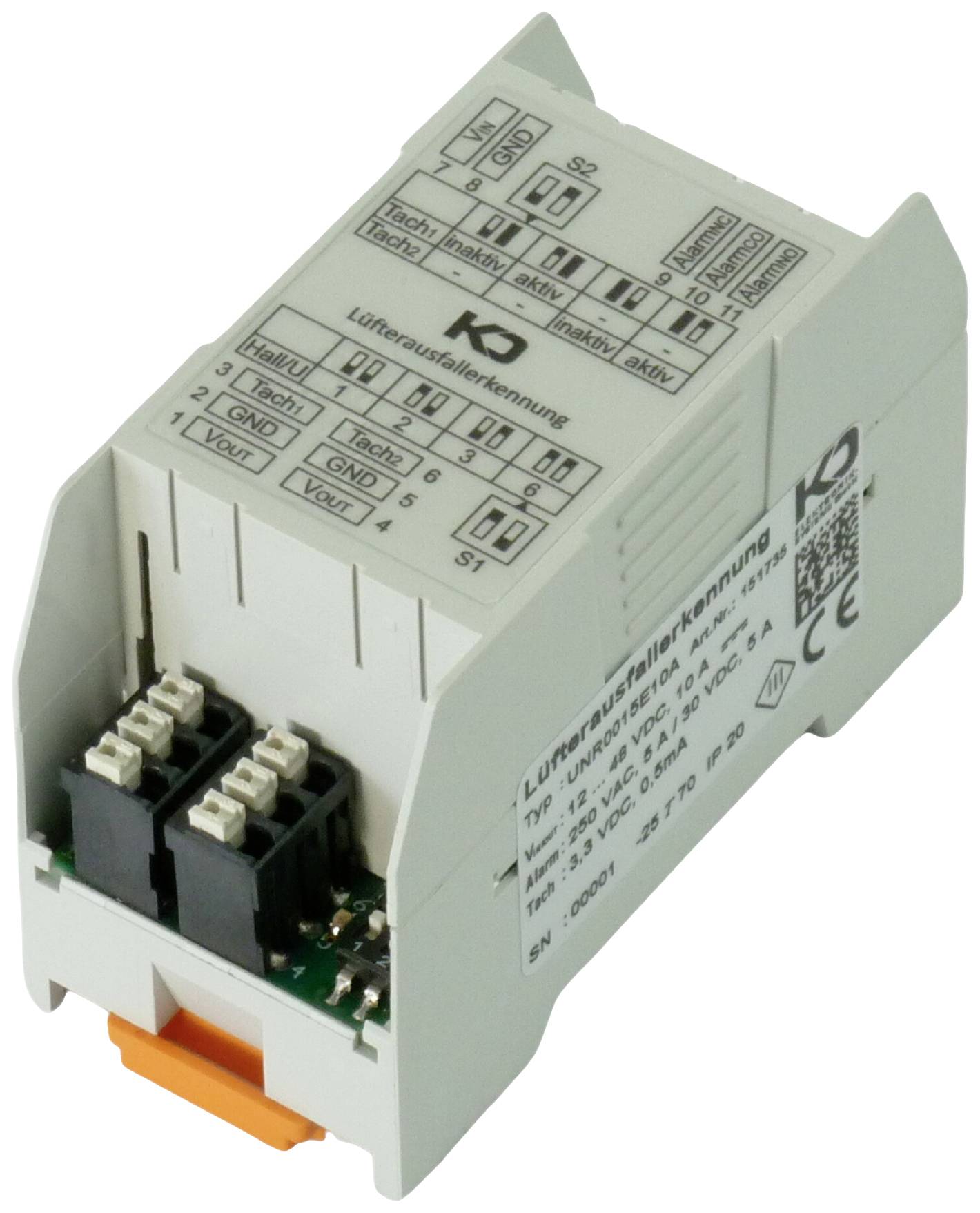

KD Elektronik 151735 Blæserudfaldsgenkendelse Lysegrå

Udfaldsgenkendelse anvendes til overvågning af en eller to blæsere, der har en Hall-udgang (tachometer). AC- eller DC-ventilatorer kan overvåges, hvor DC-blæsere med op til 10 A strømforbrug (ved to blæsere i alt 10 A) kan tilsluttes direkte. Modulets forsyningstilslutning er til dette formål direkte forbundet med ventilatortilslutningerne. AC-ventilatorer skal forsynes separat.

DIP-kontakten S2 kan for hver af ventilatortilslutningerne indstilles, om den overvåges eller ej. Med en ekstra DIP-kontakt S1 skal antallet af halmpulser pr. omdrejning afhængig af ventilatortypen indstilles. Dermed beregner modulet ud fra ventilatorens tacho-signal omdrejningstallet og sammenligner dette med en fast tærskelværdi. Modulet angiver, at grænseværdien er underskridelse via alarmkontakten og en rød LED, som er tilgængelig ved hvert af de to ventilatortilslutninger.

Alarmkontakten (potentialfri omskifter) drives således, at den er tiltrukket i fejlfri drift og falder ved en fejl eller spændingsudfald. Der er en fejl, hvis der ved en overvåget blæsertilslutning er en værdi for omdrejningshastigheden i min. Er underskredet i 10 sekunder. Hvis fejlen ikke længere foreligger, nulstilles alarmkontakten. Overvågning af ventilatoren aktiveres først 10 sekunder efter tilkobling af forsyningsspændingen. Alarmkontakten er tiltrukket i løbet af denne startperiode.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
