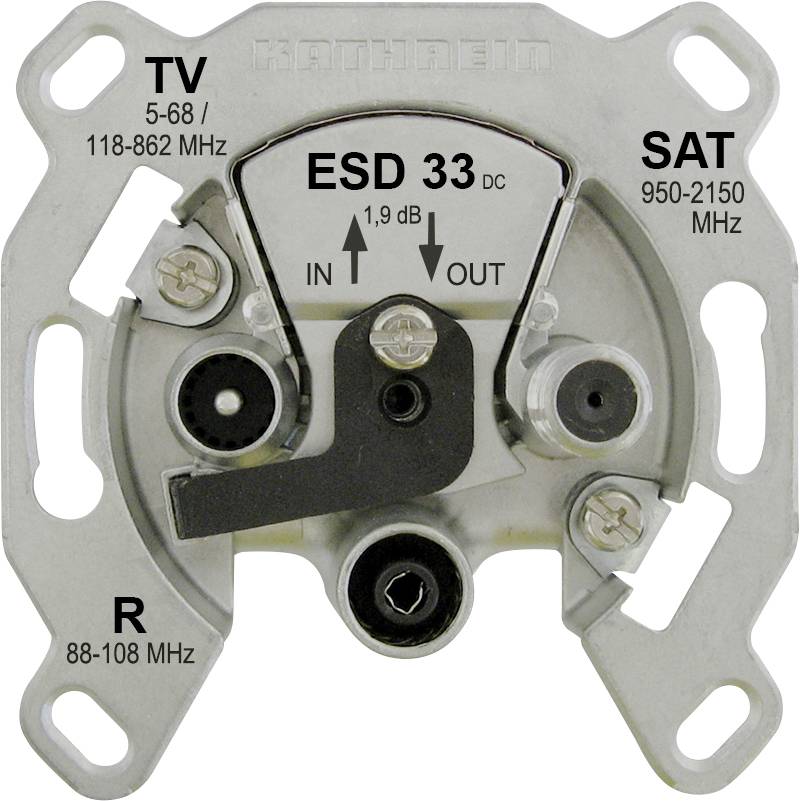

Kathrein ESD 33 Antennedåse BK, SAT, Tv, UKW Planforsænket Loopdåse
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
SAT antennedåser
- Dual-system-funktionalitet: ESD 33 er en retningskoblingsdåse specielt til anvendelse i kombinerede stjerne-/gennemsliningssystemer. Den er beregnet til fordeling af BK- (bredbåndskabel) og SAT-signaler.
- Meget lav gennemgangsdæmpning: Dåsen er optimeret til kaskadering. Gennemgangsdæmpningen er meget lav og er kun 1,9 dB i SAT-ZF-området (950 - 2150 MHz). I det terrestriske område (f.eks. 5–68 MHz) er gennemgangsdæmpningen endda kun 1,1 dB.
- DC-gennemløb til SAT-komponenter: Dåsen giver mulighed for jævnspændingsgennemløb fra SAT-tilslutning til indgang (DC-forbindelse afkoblet via dioder), med en maksimal belastningsevne på 24 V / 400 mA.
- Høj installationsfleksibilitet og robusthed: ESD 33 har et stabilt trykstøbningskabinet og kan kombineres med næsten alle installationsprogrammer. Monteringen foretages enten med skrue- og klofastgørelse og passer til up-dåser med en diameter på 55 - 65 mm.
- Højt skærmningsmål: Dåsen opfylder høje krav til elektromagnetisk kompatibilitet og opfylder skærmningsmål på f.eks. ≥ 85 dB i området 5 – 300 MHz
Tekniske specifikationer
- Variant
Loopdåse
- Produkttype
Antennedåse
- Egnet til
BK
SAT
Tv
UKW
- Monteringsmåde
Planforsænket
- Specifikationer
Returkanal-kompatibel
- Frekvensområde VHF (min.)
87 MHz
- Frekvensområde VHF (maks.)
108 MHz
- Frekvens TV (min.)
5 MHz
- Frekvens TV (maks.)
862 MHz
- Frekvens SAT (min. )
950 MHz
- Frekvens SAT (maks.)
2150 MHz
- Tilslutningsdæmpning SAT
10 dB
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3479048 Kathrein ESD 33 Antennedåse BK, SAT, Tv, UKW Planforsænket Loopdåse
Beskrivelse
Kathrein ESD 33: Den smarte gennemsløjfningsløsning til BK og SAT.
Kathrein ESD 33 er BK-/SAT-gennemsløjfestikdåse, der forenkler din installation.
Som retningskoblerdåse er den perfekt egnet til kombinerede stjerne-/gennemsløjfesystemer. Få glæde af en ekstremt lav gennemgangsdæmpning på kun 1,9 dB i SAT-ZF-området, was signalkvaliteten i dit el-distributionsnet skåner.
Det stabile trykstøbningskabinet og muligheden for at lave jævnspændingsgennemløb til SAT-komponenter (maks. 24 V / 400 mA) gør ESD 33 til et pålideligt valg for installatører. Den kan kombineres med næsten alle installationsprogrammer.
ESD 33 - pålidelig fordeling, lave tab.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Kathrein ESD 33 er BK-/SAT-gennemsløjfestikdåse, der forenkler din installation.
Som retningskoblerdåse er den perfekt egnet til kombinerede stjerne-/gennemsløjfesystemer. Få glæde af en ekstremt lav gennemgangsdæmpning på kun 1,9 dB i SAT-ZF-området, was signalkvaliteten i dit el-distributionsnet skåner.
Det stabile trykstøbningskabinet og muligheden for at lave jævnspændingsgennemløb til SAT-komponenter (maks. 24 V / 400 mA) gør ESD 33 til et pålideligt valg for installatører. Den kan kombineres med næsten alle installationsprogrammer.
ESD 33 - pålidelig fordeling, lave tab.
