Joy-it SBC-MotoDriver3 N/A Motordrev Passer til: Raspberry Pi® Pico 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Arduino boards
- Kompatibel: Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit og andre
- I2C standardadresse: 0x15
- Onboard spændingskonvertering fra "DC in" til 5 V eller 3,3 V, valg af I2C-adresser på driveren med loddebroer, styring af 4 DC motorer/2 steppere mulig via I2C
- 4 til 10 V.
- 4x DC eller 2x stepmotor
Tekniske specifikationer
- Kompatibel med Raspberry Pi, Raspberry Pi Pico, Arduino, micro:bit og andre
- Motordriver IC DRV8833
- Driver: IC PCA9634
- Kommunikationsinterface I2C standardpresse: 0x15
- Funktioner: Onboard spændingskonvertering af "DC in" til 5 V eller 3,3 V, valg af I2C-adresser på driveren med loddebroer, styring af 4 DC motorer/2 steppere via I2C
- Logik: 3,3 V (5 V tolerance)
- Spændingsområde for VM-ben og "DC i" indgange: 4 - 10 V.
- Spændingsområde motorer (DC & stepper) 4 - 10 V.
- Strømforbrug motorer: DC: Maks. 1,5 A pr. motor stepper: Maks. 1,5 A pr. bro
- Driftstemperatur: -40 - +85 °C.
- Maksimal strømudgang på den integrerede spændingsomformer: 1 A (maksimal værdi, der kan anvendes til forsyning af mikrocontrollere eller computere med enkelt bundkort)
- Emballage-type
Piece
- Produkttype
Motordrev
- Passer til
Arduino
- Interfaces
I²C
- Min. driftsspænding
4 V
- Driftsspænding maks.
10 V
- Udgangsspænding (maks.)
10 V
- Udgangsspænding (min.)
4 V
- Passer til
Raspberry Pi®
- Tool-type
Motordriver
- H
14 mm
- L
47 mm
- Bredde
57 mm
- Antal udgange
4 x
- Vægt
18 g
- Passer til
Raspberry Pi® Pico
Dokumenter og downloads
Datablad
Datablad 2890404 Joy-it SBC-MotoDriver3 N/A Motordrev Passer til: Raspberry Pi® Pico 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2890404 Joy-it SBC-MotoDriver3 N/A Motordrev Passer til: Raspberry Pi® Pico 1 stk
Beskrivelse

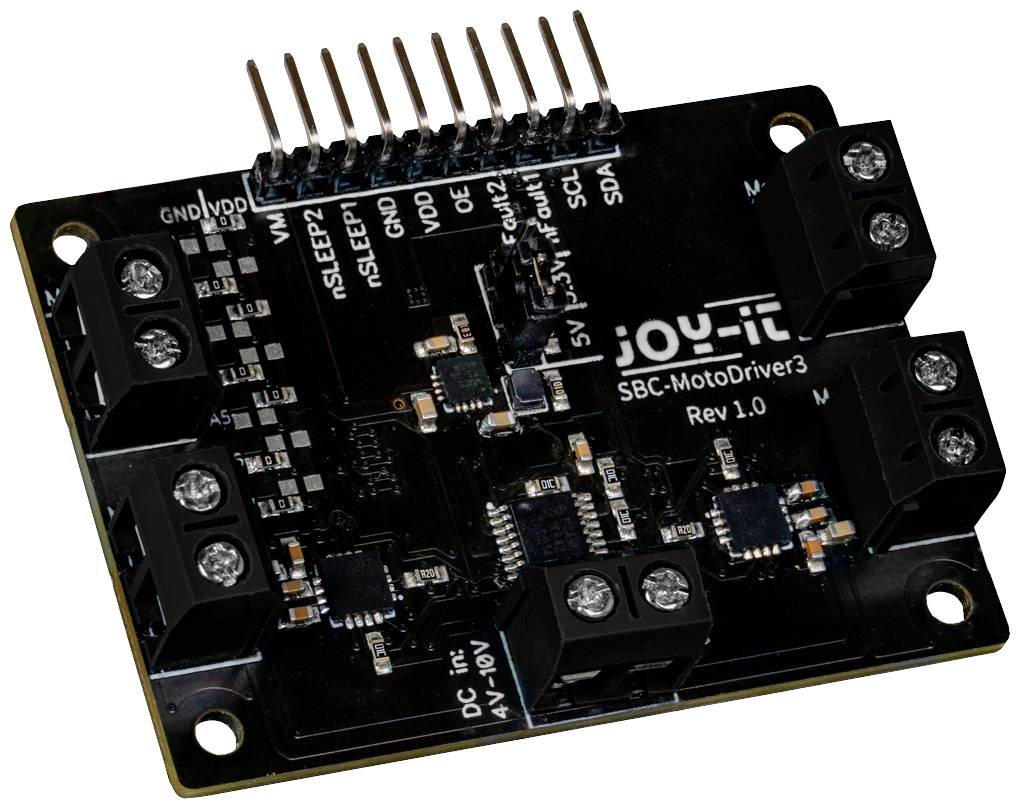

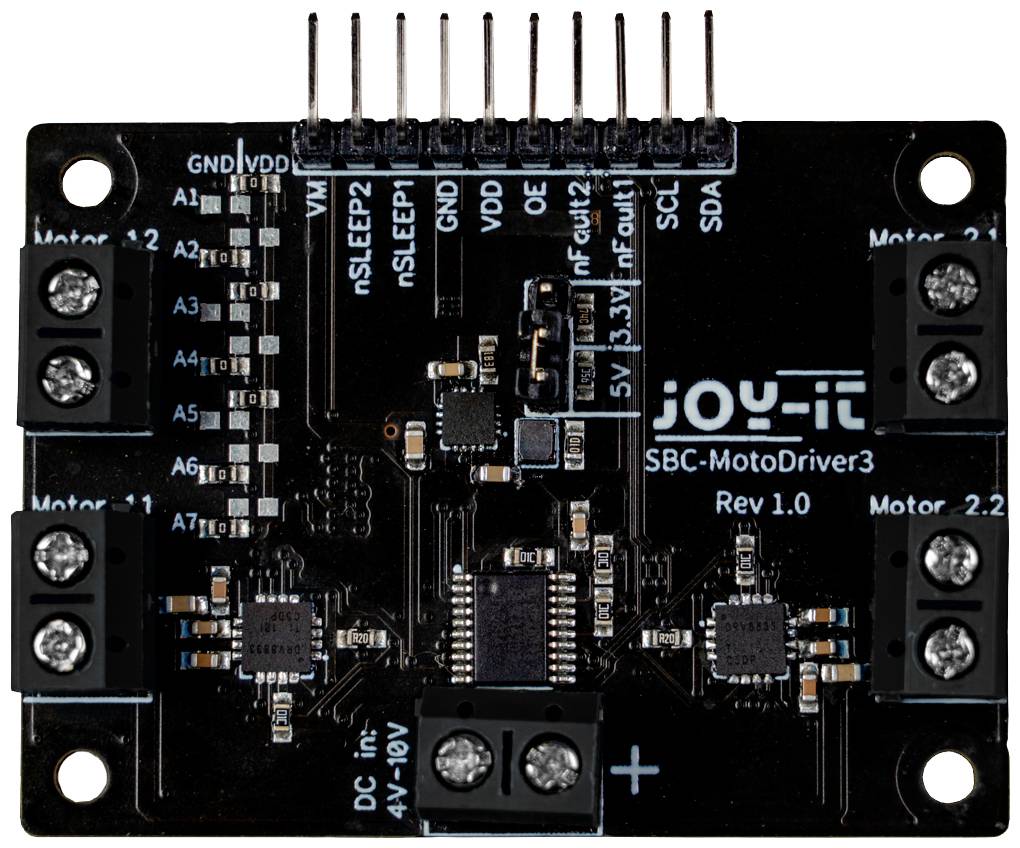

Med MotoDriver3 har du mulighed for at styre op til fire DC-motorer eller to stepmotorer og forsyne dem med strøm. Styring af de tilsluttede motorer sker via PCA9634-chippen, der stiller et I2C-interface til rådighed. MotoDriver3 har en integreret spændingskonvertering, der gør det muligt at stille en indstillelig spænding på 3,3 V eller 5 V til rådighed for mikrocontrollere og udvalgte enkelttinecomputere. Hertil tilsluttes blot en spændingskilde til "DC in"-indgangen. Takket være MotoDriver3 er det ikke nødvendigt at bruge ekstra strømforsyninger til motorerne eller store mængder på kabler. Udvidelsesboardet giver mulighed for en præcis styring af motorer med en konstant spænding i området fra 4 V til 10 V.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- Motordrev
