Joy-it SBC-MD-DM860H Stepmotor-driver købe

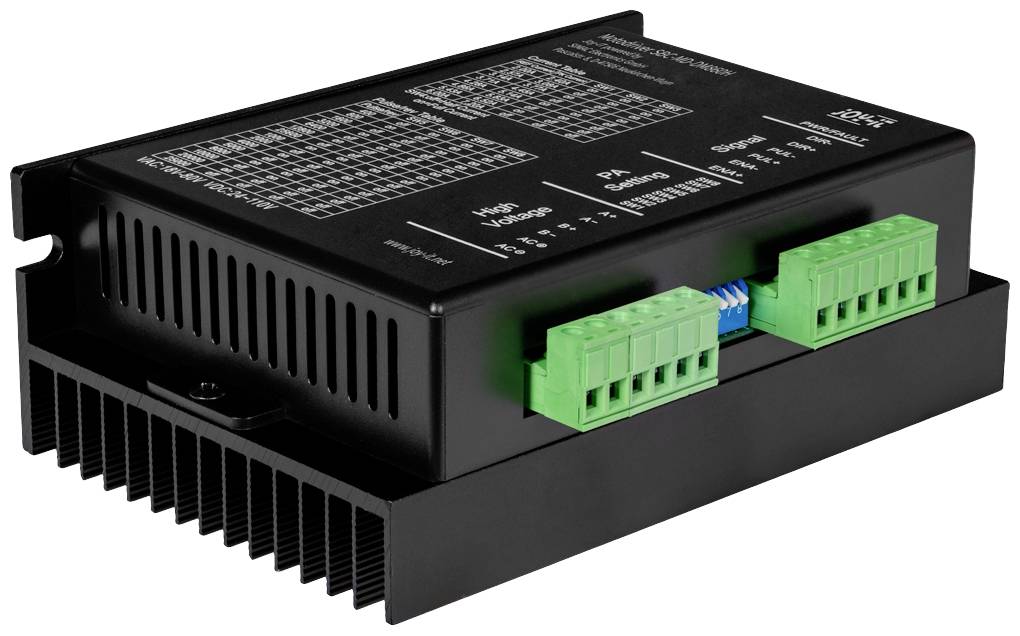

Sort elektrisk controller med køleribber og grønne tilslutningsklemmer, med påtrykte specifikationer på oversiden.

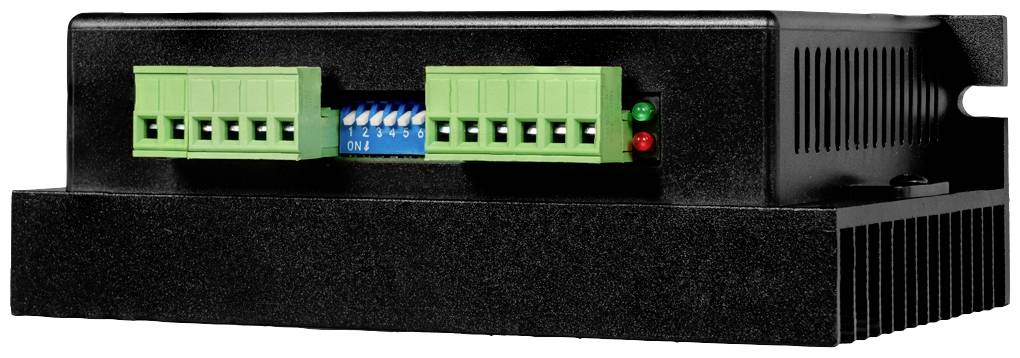

En sort, firkantet elektronisk boks med grønne stik og to små LED-lys, monteret på en flad overflade.

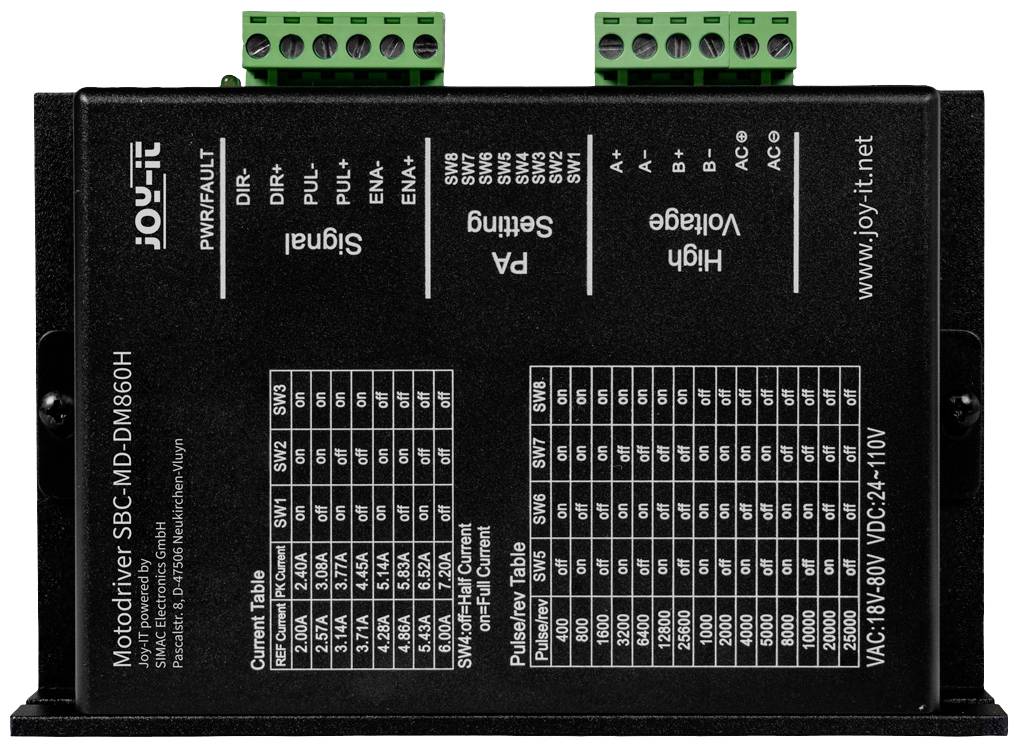

En sort motordriver med tilslutningsklemmer øverst. Påtrykt label viser tabeller for strøm- og pulssignal-indstillinger.

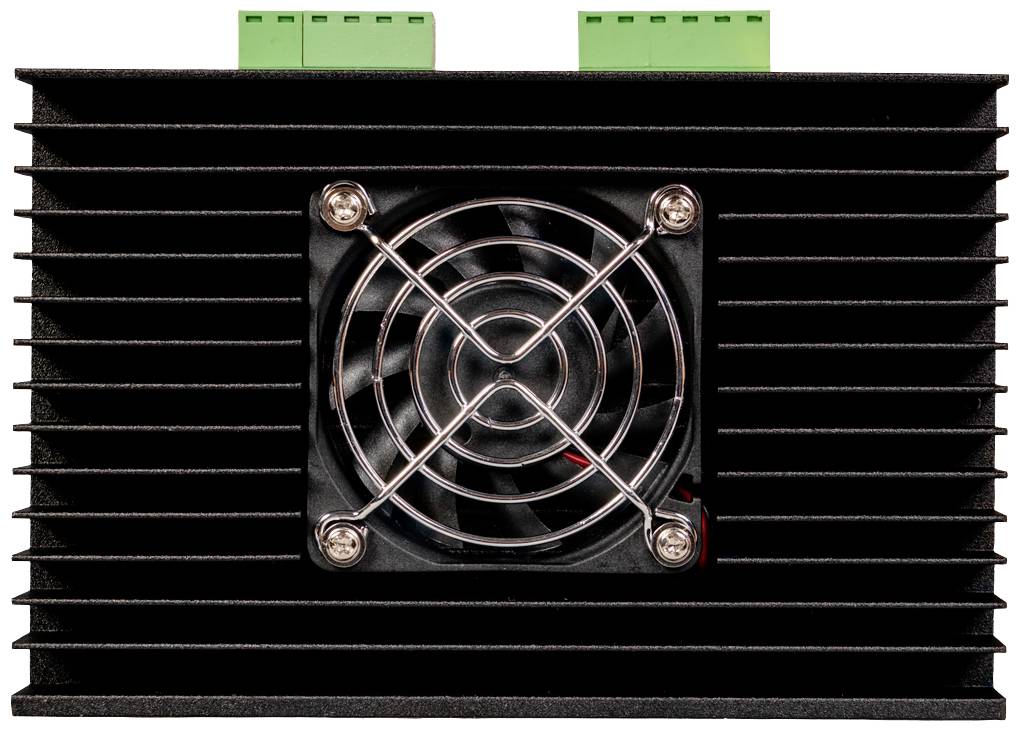

Sort rektangulær køleenhed med ventilator i midten og grønne tilslutningsklemmer øverst. Bruges til varmeafledning.

1/4

Produkttype

Stepmotor-driver

53 mm

109 mm

Bredde

150 mm

Dim.

(L x B x H) 109 x 150 x 53 mm

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Udgangsstrøm 2,4 - 7,2 A
Spænding 18 - 80 VAC / 24 - 110 VDC
Mikrostep-opløsning 400 - 25600 ppr
Pulsfrekvens 0 - 200 kHz
Signalindgang: Single-ended, pulse / direction, 5 - 24 VDC Level kom-kompatibel
Beskyttelsesfunktioner: Overstrømsbeskyttelse, overspændingsbeskyttelse, underspændingsbeskyttelse
Eksempel kompatibelitet med Joy-it stepmotorer: NEMA23-01, NEMA23-02, NEMA34-01, NEMA34-02
Særlige kendetegn: DIP-switch-konfiguration; aktiv køling

H: 53 mm

L: 109 mm

Bredde: 150 mm

Dim.: (L x B x H) 109 x 150 x 53 mm

Faser: 2

Produc.-delnr.: SBC-MD-DM860H

Type: SBC-MD-DM860H

Produkttype: Stepmotor-driver

Dokumenter og downloads

Datablad

Datablad 2999123 Joy-it SBC-MD-DM860H Stepmotor-driver

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2999123 Joy-it SBC-MD-DM860H Stepmotor-driver

Beskrivelse

DM860H er en moderne Skridtmotordriver, der er udviklet wur-de for at sikre en gnidningsfri og præcis styring af bipolære stepmotorer. Denne driver er kompatibel med en lang række stepmotorer og er en optimal løsning til krævende programmer. DIP-switch er nemme at betjene og giver mulighed for en hurtig konfiguration af mikrostepopløsningen og strømstyrke.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
