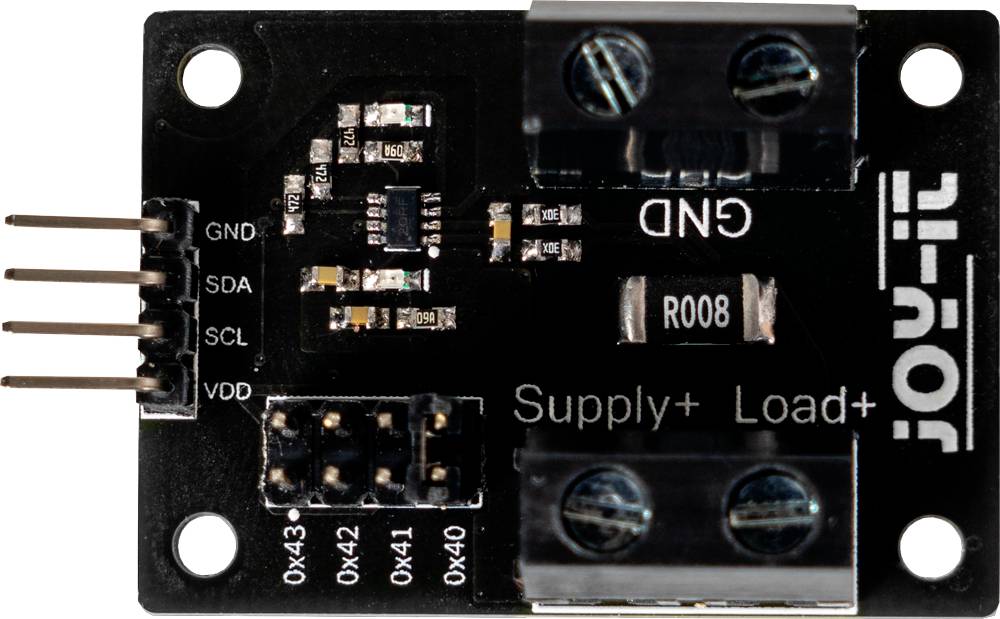

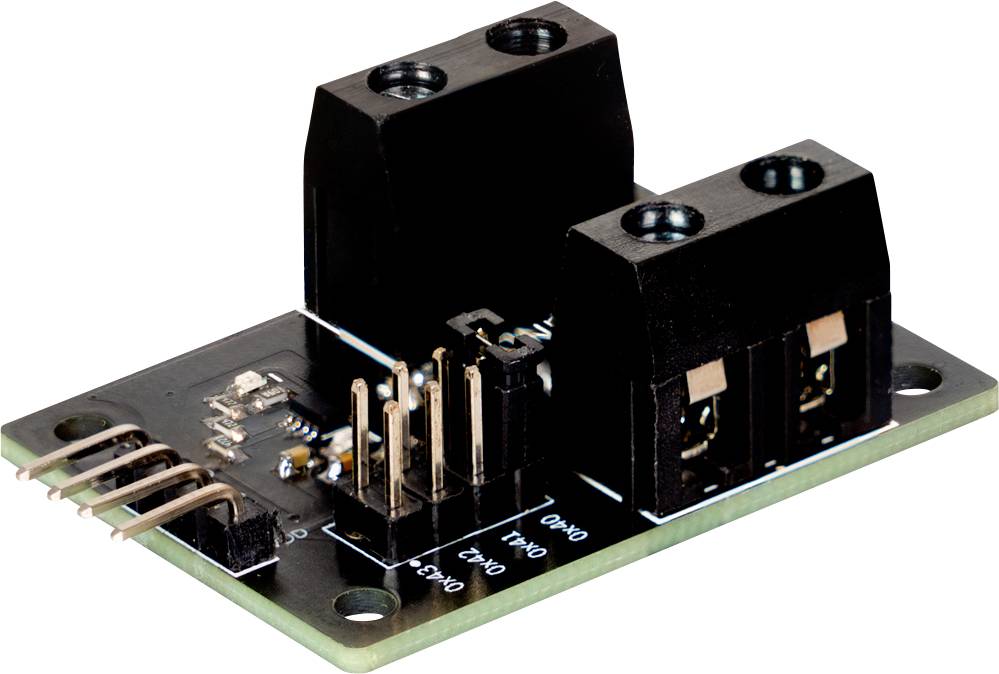

Joy-it SBC-DVA N/A Digital strømovervågning Passer til: Arduino, BBC micro:bit, Raspberry Pi®, Raspberry Pi® Pico 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Arduino boards
- 48V, 08A
- Overvågning via I2C
- RØD ALARM-LED
- Kompatibel med næsten alle mikrocontrollere
Tekniske specifikationer
- Kommunikationsinterface:
- I2C standardpresse: 0x40
- Kan vælges ved hjælp af jumper: 0x40
- 0 0 x41
- 0x42
- 0-43
- Særlige kendetegn:
- Grøn Power LED
- Rød alarm-LED
- Forsyningsspænding
- 1,7 - 5,5 V
- Strømmåleområde
- 0 - 8 A
- Logiklevel
- 1,7 - 5,5 V
- "Common-mode" spændingsområde
- 0 - 48 V/DC
- Driftstemperatur
- -40 - +60 °C
- Kompatibel med
- Raspberry Pi, Raspberry Pi Pico,, Arduino, micro:bit og andre
- Produkttype
Digital strømovervågning
- Passer til
Arduino
- Interfaces
I²C
- Min. driftsspænding
0 V
- Driftsspænding maks.
48 V
- Passer til
Raspberry Pi®
- Tool-type
Måleapparat
- H
14 mm
- L
29 mm
- Bredde
41 mm
- Vægt
10
- Passer til
Arduino
BBC micro:bit
Raspberry Pi®
Raspberry Pi® Pico
Dokumenter og downloads
Datablad
Datablad 3304683 Joy-it SBC-DVA N/A Digital strømovervågning Passer til: Arduino, BBC micro:bit, Raspberry Pi®, Raspberry Pi® Pico 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3304683 Joy-it SBC-DVA N/A Digital strømovervågning Passer til: Arduino, BBC micro:bit, Raspberry Pi®, Raspberry Pi® Pico 1 stk
Beskrivelse
Produktet har et 16-bit-modul til overvågning af elektrisk strøm med I2C-interface og egner sig til diverse digitale busspændinger, herunder 1,8 V, 3,3 V og 5,0 V.
Den overvåger spændingen ved hjælp af en ekstern modstand og leverer oplysninger om strømmens strøm, busspænding samt ydelsen, hvorved en direkte aflæsning af værdierne i ampere for strøm og watt for effekt er mulig.
Apparatet kontrollerer busspændingen, der ligger fast mod pin, og er i stand til at slå alarm ved over- eller understrøm samt over- eller underspænding. Dette vises visuelt med en rød LED.
Derudover registrerer produktet strømstrømme ved almindelige busspændinger, der kan bevæge sig i området fra 0 V til 48 V, og det uafhængigt af driftsspændingen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Den overvåger spændingen ved hjælp af en ekstern modstand og leverer oplysninger om strømmens strøm, busspænding samt ydelsen, hvorved en direkte aflæsning af værdierne i ampere for strøm og watt for effekt er mulig.
Apparatet kontrollerer busspændingen, der ligger fast mod pin, og er i stand til at slå alarm ved over- eller understrøm samt over- eller underspænding. Dette vises visuelt med en rød LED.
Derudover registrerer produktet strømstrømme ved almindelige busspændinger, der kan bevæge sig i området fra 0 V til 48 V, og det uafhængigt af driftsspændingen.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
