Joy-it ESP32S3 Udviklingsboard ESP32S3 ESP32-S3
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Arduino boards
- Xtensa® Dual-Core-32-bit-LX7-processor op til 240 MHz
- Integreret OV3660 3-MP-kamera (2048 x 1536 pixel, 64° synsfelt)
- Understøttelse af Wi-Fi 802.11ax (2,4 GHz), Bluetooth 5, LE, ZIGBEE og Thread
- 34 GPIO-pins med omfattende periferiinterface
- USB-type-C-interface til enkel programmering og fejlfinding
- MicroSD-kort-interface til billed- og lagring af data
Tekniske specifikationer
- Xtensa® Dual-Core-32-bit-LX7-processor op til 240 MHz
- Integreret OV3660 3-MP-kamera (2048 x 1536 pixel, 64° synsfelt)
- Understøttelse af Wi-Fi 802.11ax (2,4 GHz), Bluetooth 5 LE, ZigBee og thread
- 34 GPIO-pins med omfattende periferiinterface
- USB-type-C-interface for enkel programmering
- Og udbedring af fejl
- MicroSD-kort-interface til billed- og lagring af data
- Interfaces totalt:
- USB, UART, SPI, I2O2, I2O2 I 2O2, PWM, ADC, DAC, kamerainterface, mikro-
- SD-kort
- Forsyningsspænding:
- 5 V via USB eller 5 V-pin, 3,3 V via 3 V-pin
- Kameraopløsning 3 megapixel - 2048 x 1536 pixel
- Yderligere udstyr:
- Reset-knap, boot-knap, RGB-LED, 2x 20-polet stiftliste
- Serie
ESP32-S3
512 kB
- Taktfrekvens
240 MHz
- Bluetooth®-version
5.0
- WLAN
b/g/n/ax
- Bredde
28 mm
- H
6.50 mm
- Produkttype
Udviklingsboard
- Interfaces
USB-C
UART
SPI™
I²S
I²C
PWM
Dokumenter og downloads
Datablad
Datablad 3802365 Joy-it ESP32S3 Udviklingsboard ESP32S3 ESP32-S3
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3802365 Joy-it ESP32S3 Udviklingsboard ESP32S3 ESP32-S3
Beskrivelse

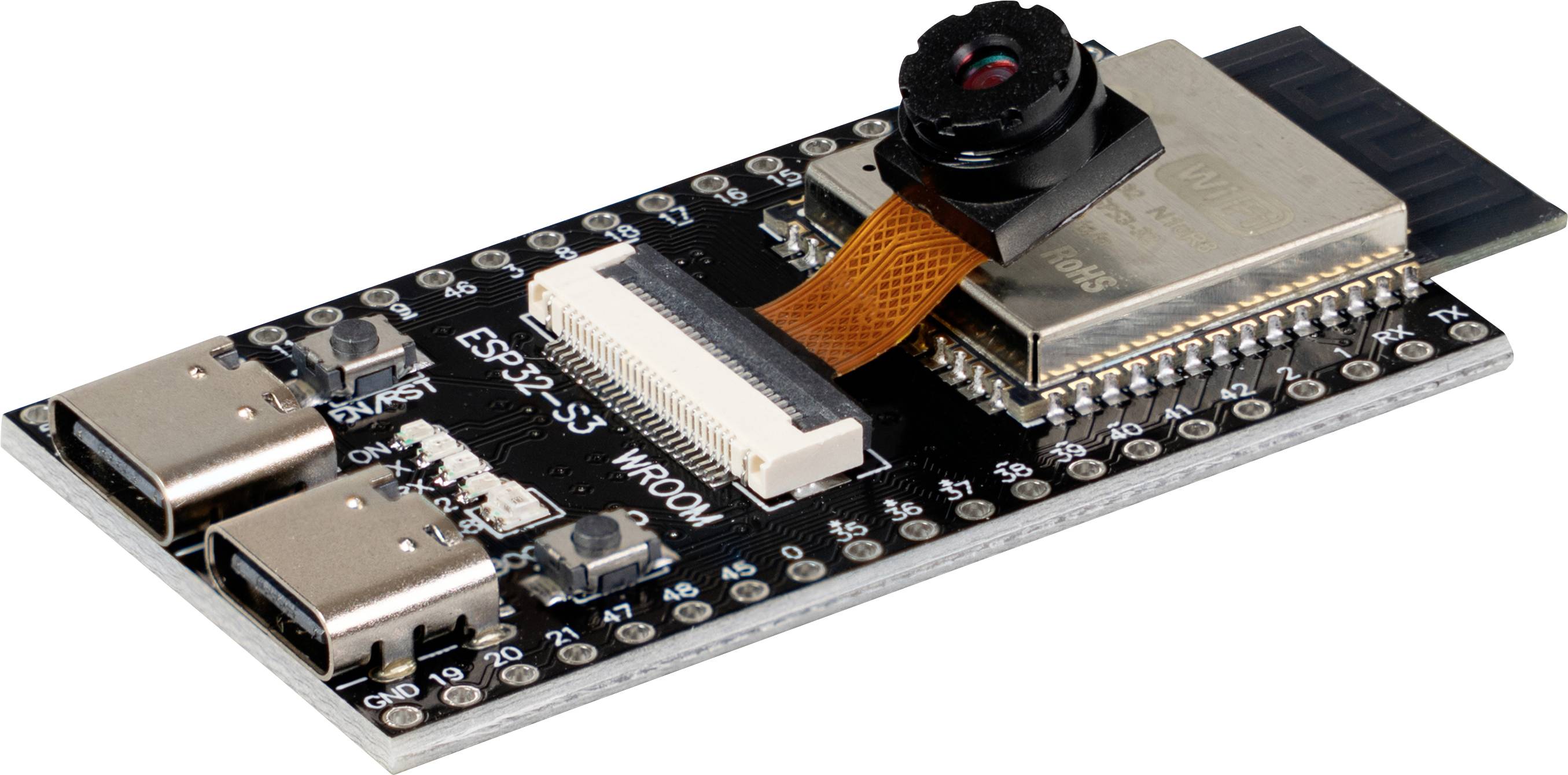

ESP32 S3 Camera Development Board - højtydende IoT og Edge AI platform med integreret 3 MP kamera
ESP32 S3 Camera Development Board er en kompakt, højperformant løsning til IoT, Edge AI og vision applikationer. Udstyret med en Xtensa® LX7 Dual Dual Core-processor på op til 240 MHz har boardet stor processorkraft til billedbehandling, trådløs kommunikation og realtidskontrol.
Integreret 3 MP kamera
Det indbyggede OV3660 kamera leverer 3 megapixel (2048 x 1536 px) med et synsfelt på 64° og egner sig ideelt ideal til streaming, billedregistrering, overvågning og Cloud-baserede kameraprojekter. Et dedikeret kamerainterface sørger for hurtig og effektiv dataoverførsel.
Moderne trådløse tilslutningsmuligheder
Med 2,4 GHz Wi Fi (802.11ax), Bluetooth 5 LE, ZigBee og thread (802.15.4) understøtter boardet alle vigtige radiostandarder til Smart Smart Home-enheder, industriel monitoring systemer og Matter-kompatible anvendelser.
Fleksibel integration & omfattende interfaces
Dette board kan drives via USB C, 5 V pin eller 3,3 V pin og kan uden problemer integreres i kundespecifik hardware. Med 34 GPIO ben samt understøttelse af USB, UART, SPI, I2O2, I2i 2i, PWM, ADC, DAC og et microSD-kort-interface er der mange tilslutningsmuligheder til sensorer, hukommelse og periferi til rådighed.
Onboard-funktioner som reset og boot-knapper samt en RGB LED (GPIB O48) gør udvikling, test og debugging nemmere.
ideal til kompakt Embedded Design
Takket være små mål og 2,54 mm pin raster er ESP32 S3 Camera Board perfekt egnet til Rapid prototyping og pladskritiske projekter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
ESP32 S3 Camera Development Board er en kompakt, højperformant løsning til IoT, Edge AI og vision applikationer. Udstyret med en Xtensa® LX7 Dual Dual Core-processor på op til 240 MHz har boardet stor processorkraft til billedbehandling, trådløs kommunikation og realtidskontrol.
Integreret 3 MP kamera
Det indbyggede OV3660 kamera leverer 3 megapixel (2048 x 1536 px) med et synsfelt på 64° og egner sig ideelt ideal til streaming, billedregistrering, overvågning og Cloud-baserede kameraprojekter. Et dedikeret kamerainterface sørger for hurtig og effektiv dataoverførsel.
Moderne trådløse tilslutningsmuligheder
Med 2,4 GHz Wi Fi (802.11ax), Bluetooth 5 LE, ZigBee og thread (802.15.4) understøtter boardet alle vigtige radiostandarder til Smart Smart Home-enheder, industriel monitoring systemer og Matter-kompatible anvendelser.
Fleksibel integration & omfattende interfaces
Dette board kan drives via USB C, 5 V pin eller 3,3 V pin og kan uden problemer integreres i kundespecifik hardware. Med 34 GPIO ben samt understøttelse af USB, UART, SPI, I2O2, I2i 2i, PWM, ADC, DAC og et microSD-kort-interface er der mange tilslutningsmuligheder til sensorer, hukommelse og periferi til rådighed.
Onboard-funktioner som reset og boot-knapper samt en RGB LED (GPIB O48) gør udvikling, test og debugging nemmere.
ideal til kompakt Embedded Design
Takket være små mål og 2,54 mm pin raster er ESP32 S3 Camera Board perfekt egnet til Rapid prototyping og pladskritiske projekter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen

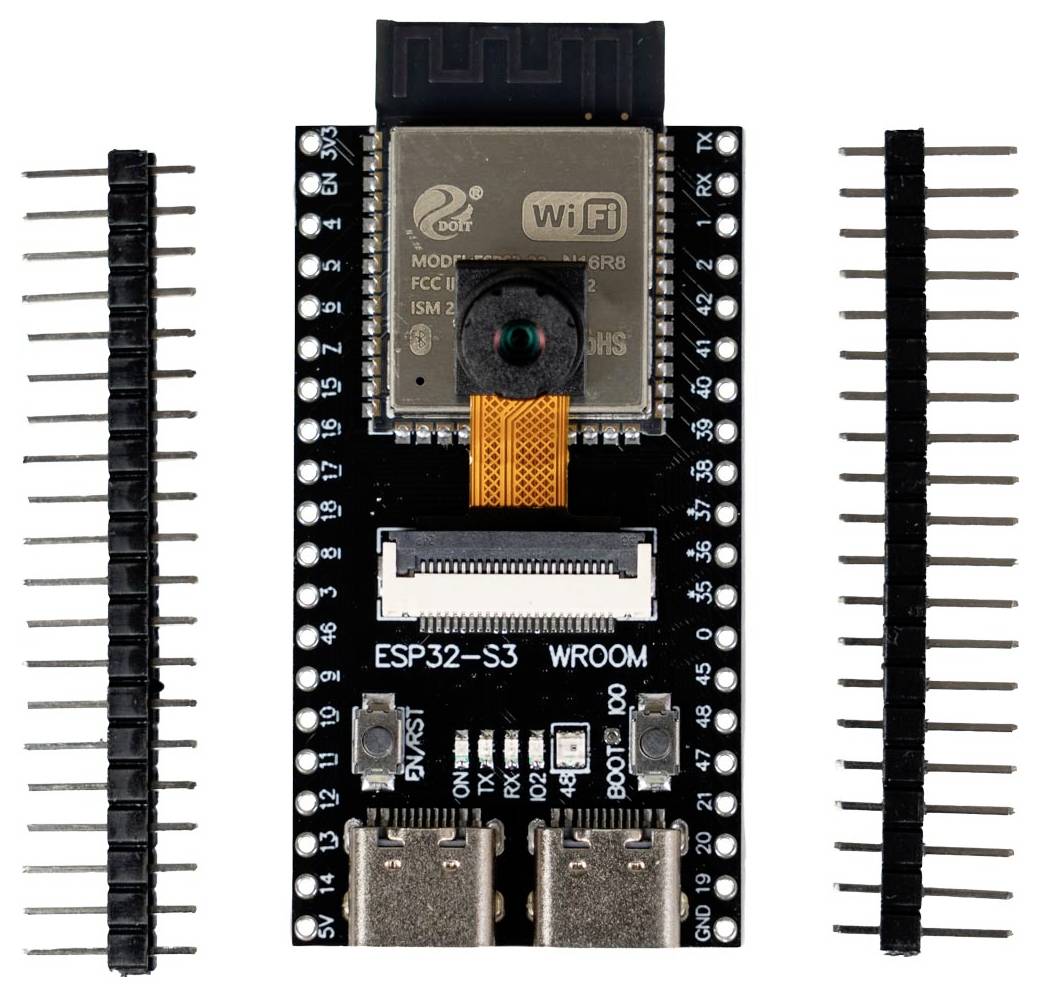

- ESP32-S3-modul, 2 x 20-polet stiftliste, OV3660-kamera
