Joy-it DSO-LCR500 Oscilloskop, Signalgenerator, Komponenttester 1 kHz - 100 kHz Trekant , Puls, Firkant , Sinus
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- OSCILLOSKOP-SPECIFIKATIONER
- Afsøgningshastighed 10 MS/sek.
- Analog båndbredde 0 - 500 kHz
- Indgangsmodstand 1 MΩ
- Kobling: AC/DC
- Prøvespændingsområde
- 1:1 80Vpp (- 40 V - 40 V)
- 10:1: 800 Vpp (- 400 V - 400 V)
- Lodret følsomhed 10 mV/div - 10 V/div
- Horisontal tidsområde 10 μs - 10 s.
- Trigger-tilstande automatisk, normal, Single
- Triggertyper faldende flanke, stigende flanke
- Målelige komponenter
- HFE større end 10, hFE mindre end 600
- Forstærkningsfaktor (hFE)
- Basis-emitter spænding (UBE)
- Kollektor-emitter spærrespænding
- (ICEO, ICES)
- Fremadgående spændingsudfald af beskyttelsesdiode (UF)
- Dioder
- Gennemgangsspændingsfald mindre end 5 V,
- Overgangs-kapacitet
- Spærrestrøm
- Zenerdioder
- 1-2-3: Gennemgangsspændingsfald
- Gennemgangsspænding i spærreletning
- Testområde 0,01 - 4,5 V
- K-A-A: Gennemgangsspænding i
- Spærreretning
- Testområde 0,01 - 24 V
- Felttransistorer
- JFET: Gate-kapacitet (CG), Drain-strøm (ID at VGS), fremspændingsfald af beskyttelsesdiode (UF)
- IGBT: Drain-strøm (ID at VGS), fremspændingsfald af beskyttelsesdiode (UF)
- MOSFET: Indspændingsspænding (VT), gate-kapacitet (CG), drain-source modstand (RDS), fremspændingsudfald af beskyttelsesdiode (UF)
- Siliciumsensretter og tyristorer
- Indkoblingsspænding Kl. 5 V
- Gate-triggerstrøm Kl. 6 mA
- Gate-spænding
- Kondensatorer 25 pF - 100 MF kapacitet, tabsfaktor (Vloss)
- Modstande 0,01 Ω - 50 MΩ
- Spoler: 10 UH - 1000 UH
- Induktivitetsværdi, jævnstrømsmodstand
- Batterier 0,01 - 4,5 V spændingsværdi, positiv og negativ polaritet
- Indgangsspænding: 0 - 16 V
- SIGNALGENERATOR
- Sinusbølge: 1 - 100 kHz, 0 - 3,3 V, 50 %
- Firkantsaksel 1 - 100 kHz, 3,3 V, 50 %
- Pulsaksel 1 - 100 kHz, 3,3 V, 0 - 100%
- Trekantsaksel 1 - 100 kHz, 0 - 3,3 V, 50 %
- Savtandaksel 1 - 100 kHz, 0 - 3,3 V, 0 - 100 %
- Yderligere funktioner
- DS18B20-målinger
- DHT11-målinger
- Infrarød dekodning NEC protokol
- Visning af bruger- & data-koder, visning af den infrarøde bølgeform
- Testfunktioner: Gennemgangstest, spændinger op til 40 V.
- Signaludgangsform
Sinusbølge, firkantaksel, pulsaksel, trekantaksel, savtandbølge
- Produkttype
Oscilloskop
- Frekvensområde
1 kHz - 100 kHz
- Signal-udgangsformer
Trekant
Puls
Firkant
Sinus
- Visning
LCD
Fabriksstandard
- Dim.
(B x H) 85 mm x 103 mm
- Frekvens (max.)
100 kHz
- Frekvens (min. )
1 kHz
- Bredde
85 mm
- H
103 mm
- Spænding strømforsyning
Batteridrevet
USB
- Type
DSO-LCR500
Dokumenter og downloads
Datablad
Datablad 2896522 Joy-it DSO-LCR500 Oscilloskop, Signalgenerator, Komponenttester 1 kHz - 100 kHz Trekant , Puls, Firkant , Sinus
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2896522 Joy-it DSO-LCR500 Oscilloskop, Signalgenerator, Komponenttester 1 kHz - 100 kHz Trekant , Puls, Firkant , Sinus
Beskrivelse
DSO-LCR500 forener fordelene ved et digitalt oscilloskops og en multifunktionel komponentester i et kompakt og førsteklasses kabinet. Ved hjælp af det digitale oscilloskops kan den ambitiøse nørkL analysere tidsafhængige signaler uden at skulle ty til dyre måleteknik. Den multifunktionelle komponenttester muliggør desuden hurtig og automatisk registrering af komponenter. Derudover har vores DSO-LCR500 ekstra, nyttige funktioner som for eksempel en signalgenerator, en infrarød signaldekoder og måling af zenerdioder, DS18B20 sensorer og DHT11 sensorer. Apparatet er udstyret med et 1500 mAh stærkt batteri, som bekvemt kan oplades via USB-C®. Den integrerede, udklappelige fod letter betjeningen yderligere. Det omfattende leveringsomfang omfatter blandt andet SMD-prøvespidser, testklemmer, probe, krokodilleklemmekabel og BNC-adapter.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Funktioner
- Digitaloskop
- Komponenttester
- Gennemgangstester
- Signalgenerator
- Måling af zenerdioder
- Måling af DS18B20 sensorer
- Målinger af DHT11 sensorer
- Infrarød-dekoder

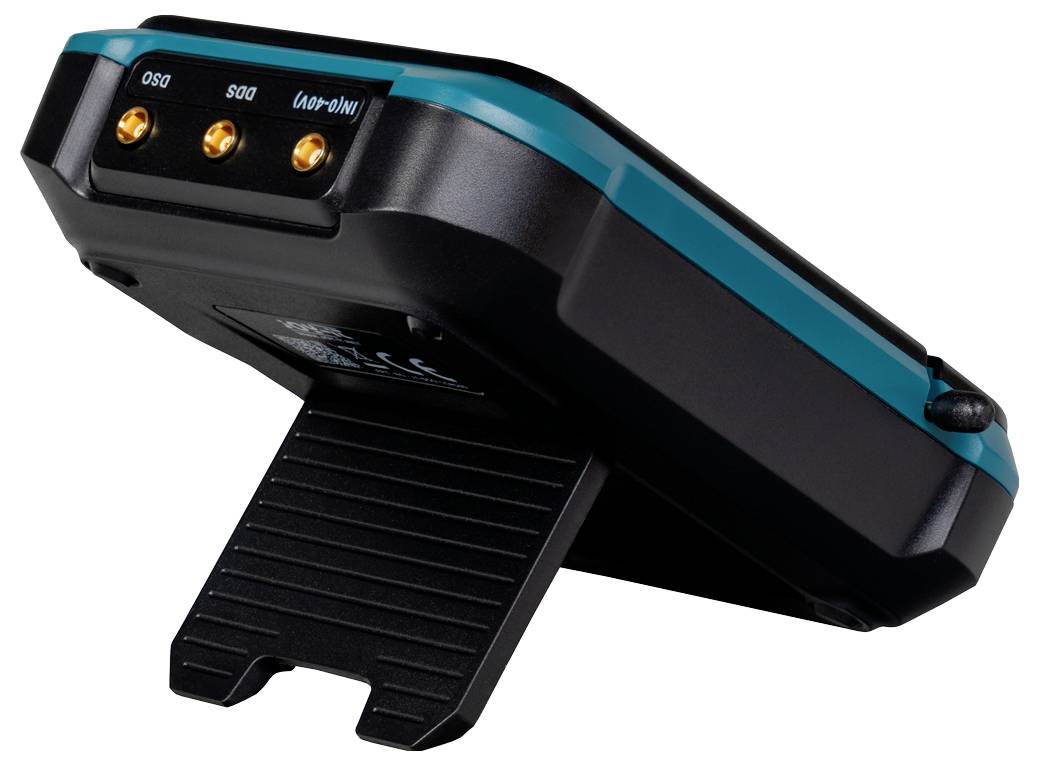

- Ståfunktion integreret fod, som kan klappes 90° op.
- 1500 mAh litium-batteri, kan lades op via USB-C®

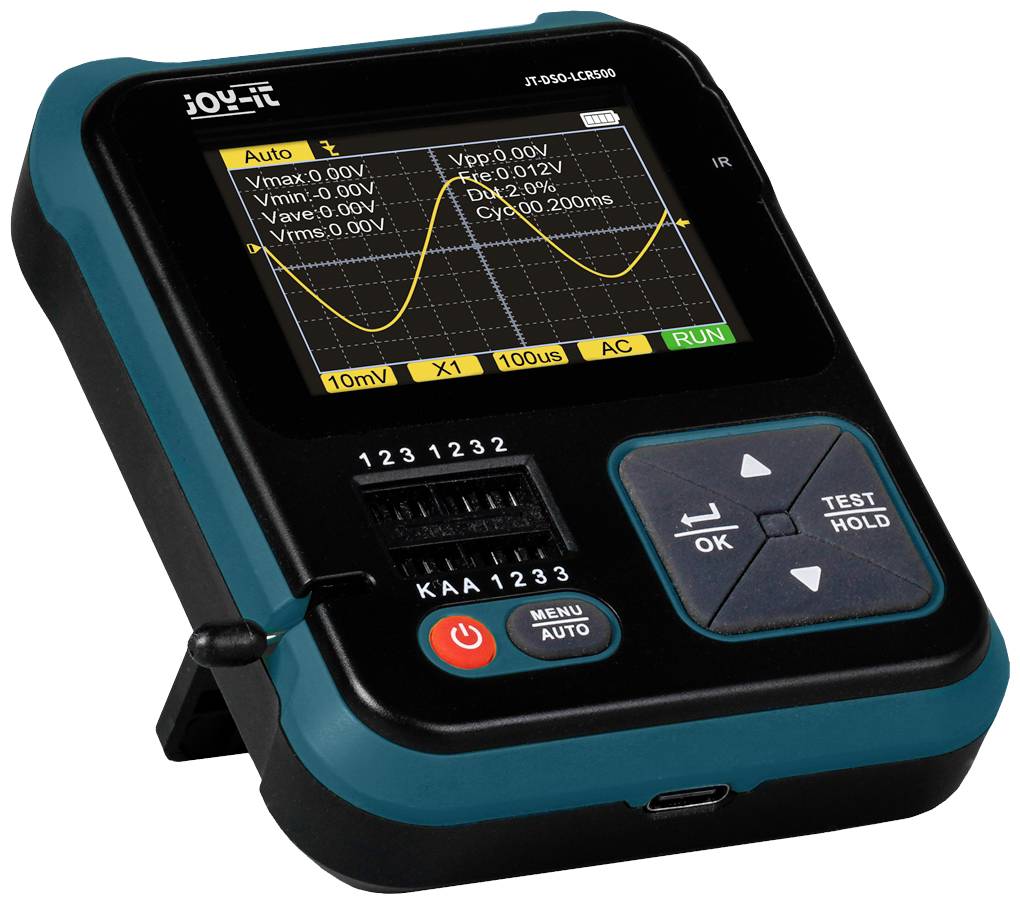

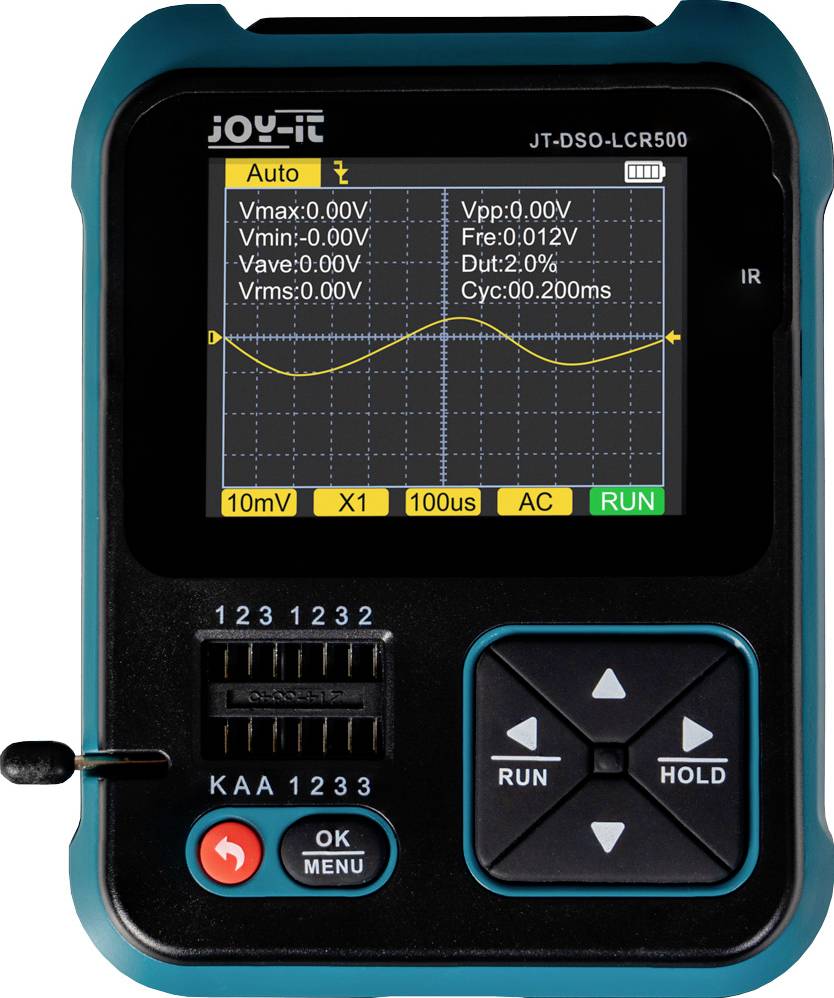

- 2,4" TFT farvedisplay, LED-baggrundslys, 320x240 pixel
- Engelsk, tysk

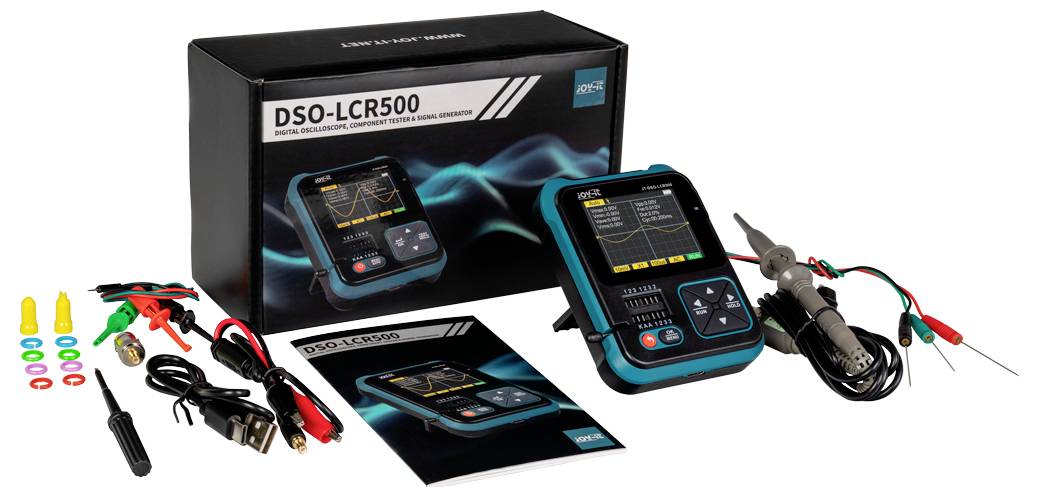

Inkluderet i leveringen
- Måleapparat
- Instruktioner
- USB C kabel
- 3x testklemme
- 3x SMD-prøvespidser
- Målespids
- Krokodillenæbkabel
- BNC-adapter
