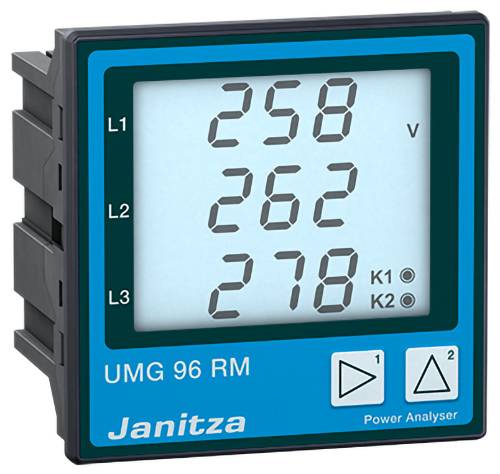

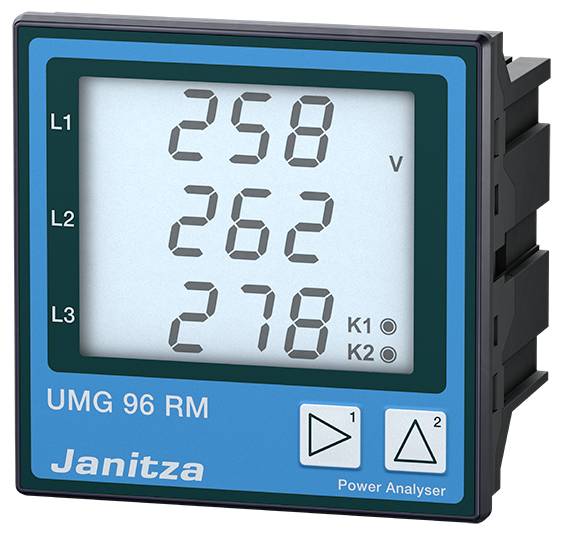

Janitza UMG 96RM Spændingskvalitets-analysator

Netanalysatoren UMG 96RM er et effektivt universalmåler til anvendelse i lavspændings- og middelspændingsfordelingsanlæg.

Multifunktionsmåleapparatet UMG 96RM er primært udviklet til anvendelse i lavspændings- og middelspændingsfordelingsanlæg. Apparatet måler oversvingninger op til 40. Harmonisk og har drejefeltkomponenter. Enheden har kun 2 digitale udgange. Den har ingen digitale indgange og ingen måledatahukommelse.

Tariffer
Til sikker og præcis registrering af arbejdsværdier for enkelte forbrugere tilbyder UMG-måleapparaterne et omfattende tarifvalg; alt efter apparattype op til 14 stk. Derved skelnes der naturligvis mellem driftsenergi (betræk, levering og uden returløbsspærre) og blindenergi (induktiv, kapacitiv og uden tilbageløbssikring). Så kan du for eksempel registrere høj- og lavtakst separat.

Målenøjagtighed
Den høje målenøjagtighed er baseret på den høje afsøgningshastighed og en meget god langtidsstabilitet. Ved korrekt brug (omgivelsestemperatur!) Er målenøjagtigheden selv efter år stadig større end ved almindelige tællere fra levering. Til særligt krævende måleopgaver fås certificeret iht. klasse A.

Oversvingninger
Oversvingninger opstår på grund af driftsmidler med ikke-lineær karakteristik, som for eksempel transformere, energisparepærer, frekvensomformer og effektelektronik, der drives i mætning. De belaster nettet med ekstra strømme og kan påvirke eller endda ødelægge driftsmidler. Disse nettilbagesvninger kan spores og dokumenteres med spændingskvalitetsanalysatorer.

Impulsens-/-udgang
Med impulsindgange kan værdierne for eksempel registreres af vand- og gasmålere med UMG-måleapparater. Via impulsudgange som måleværdiviser kan arbejdsimpulsen overføres til en ledningsteknik for eksempel GLT, SPS, SCADA-systemer.

Anvendelsesområde for UMG 96RM
Måling, overvågning og kontrol af elektriske parametre i energifordelingsanlæg
Registrering af belastningsprofiler til energistyringssystemer (f.eks. ISO 50001)
Registrering af energiforbruget til analyse af omkostningssteder
Måleværdigiver til bygningsledeteknik eller SPS (modbus)


Særlige fordele
- Kompakt konstruktion sparer plads og omkostninger ved installation
- Fuldstændig og permanent optagelse med et stort måledatalager eller via onlinedataregistrering (for eksempel GridVis®-Service)
Høj datasikkerhed og redundans
Omfattende kommunikationsmuligheder og protokoller
(Via GridVis®-Service)
Nem reporterstilling med et tryk på en knap eller automatisk i henhold til definerede tidsplaner
- Nøjagtige måleresultater sørger for en effektiv infrastruktur samt for høj tilgængelighed af produktionen
– Generiske modbusprofiler: Vilkårlige Modbus-kompatible fremmede enheder og systemer kan integreres i målekonceptet og visualiseres (Modbus RTU)
- En lang tilgængelighed af måleapperater garanterer enkel eftermontering ved systemudvidelser

Energidataregistrering & belastningsprofiler
- Detaljeret registrering af energidata og forbrugsprofil
Større gennemsigtighed i energiforsyningen ved hjælp af energianalyser
Sikker udformning af energidistributionsudstyr

Omkostningscenter analyse
Beregning af energiomkostninger
Opdeling og tildeling af energiforbindelser

Energistyringssystemer (ISO 50001)
- Vedvarende forøgelse af energieffektiviteten
- Reducering af omkostninger
- Multifunktionelle netanalysatorer i UMG 96RM-serien er en vigtig del af energimanagementsystemer
GridVis®-software, der er TÜV-certificeret i henhold til ISO 50001

Gennemsigtighed i energiforsyningen
Mere gennemsigtighed med et skalerbart målesystem i flere trin
- Registrering af enkelte hændelser via kontinuerlige målinger med høj opløsning

Spændingskvalitetsovervågning
Henvisninger til utilstrækkelig spændingskvalitet
Iværksættelse af foranstaltninger til at løse netværksproblemer
Undgå produktionsudfald
- Betydeligt længere levetid for driftsmidler
Forbedret bæredygtighed

Måleapparat med en nøjagtighed på 0,2 % (V), kWh-klasse 0,5
- Høj afsøgningshastighed med 21,3 kHz
- Pålidelig målenøjagtighed på 0,2 % (V)
- Arbejdsklasse (kWh): 0,5

Energimåler med 7 tariffer, arbejds- og blindarbejde
- Energimåling i 4 kvadranter med hver 7 tariffer for virke- og blindarbejde
Sikker og præcis registrering af arbejdsværdier for individuelle forbrugere

Kommunikationsmuligheder: Ethernet, Profibus, Modbus, M-bus …
- Mange interfaces og protokoller sikrer en nem systemtilslutning (energistyringssystem, SPS, SCADA, GLT)

Oversvingningsanalysator
- Oversvingningsanalyse op til 40. Harmoniske
- Information om spændingskvalitet, netværkstilbagestilling og mulige "netværksurenheder"

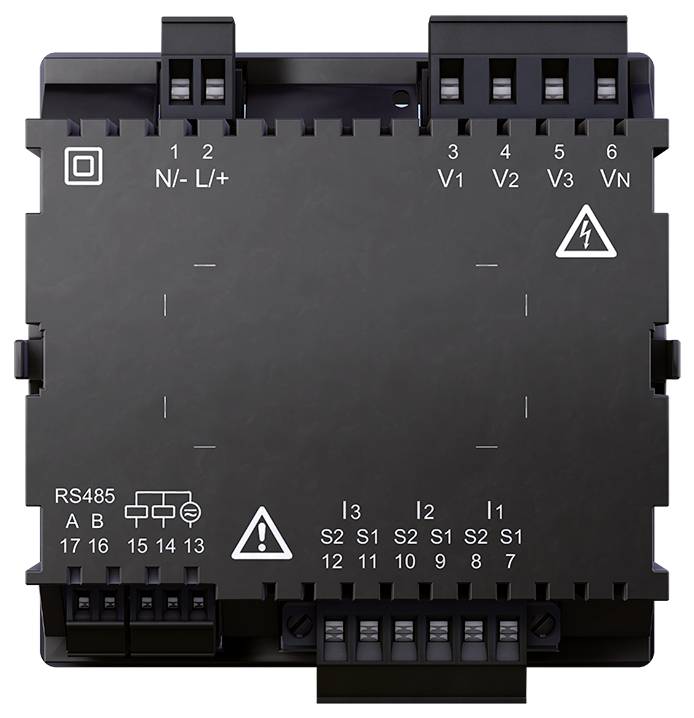

Indstikbare skrueklemmer
- Nem montering også ved trange pladsforhold

Hovedenhed
- RS485-interface med Modbus-protokol og 2 digitale udgange muliggør en hurtig og økonomisk overvågning af spændingskvaliteten og energiforbrug

Baggrundsbelysning

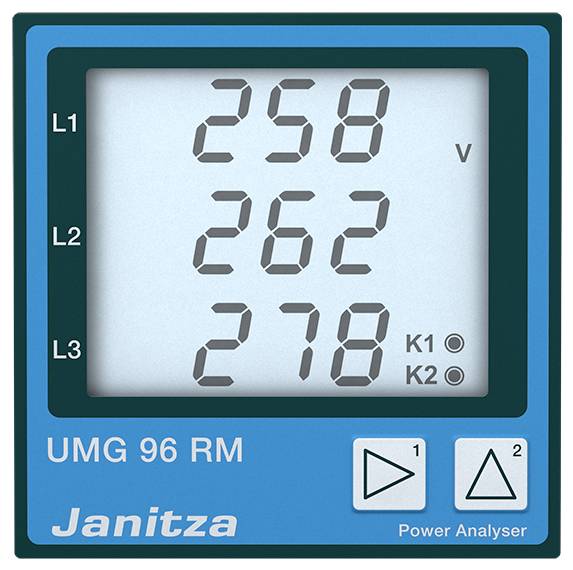

- Stort, kontrastrigt LCD-display med baggrundsbelysning
- Meget god læsbarhed og intuitiv betjening også ved svage lysforhold
