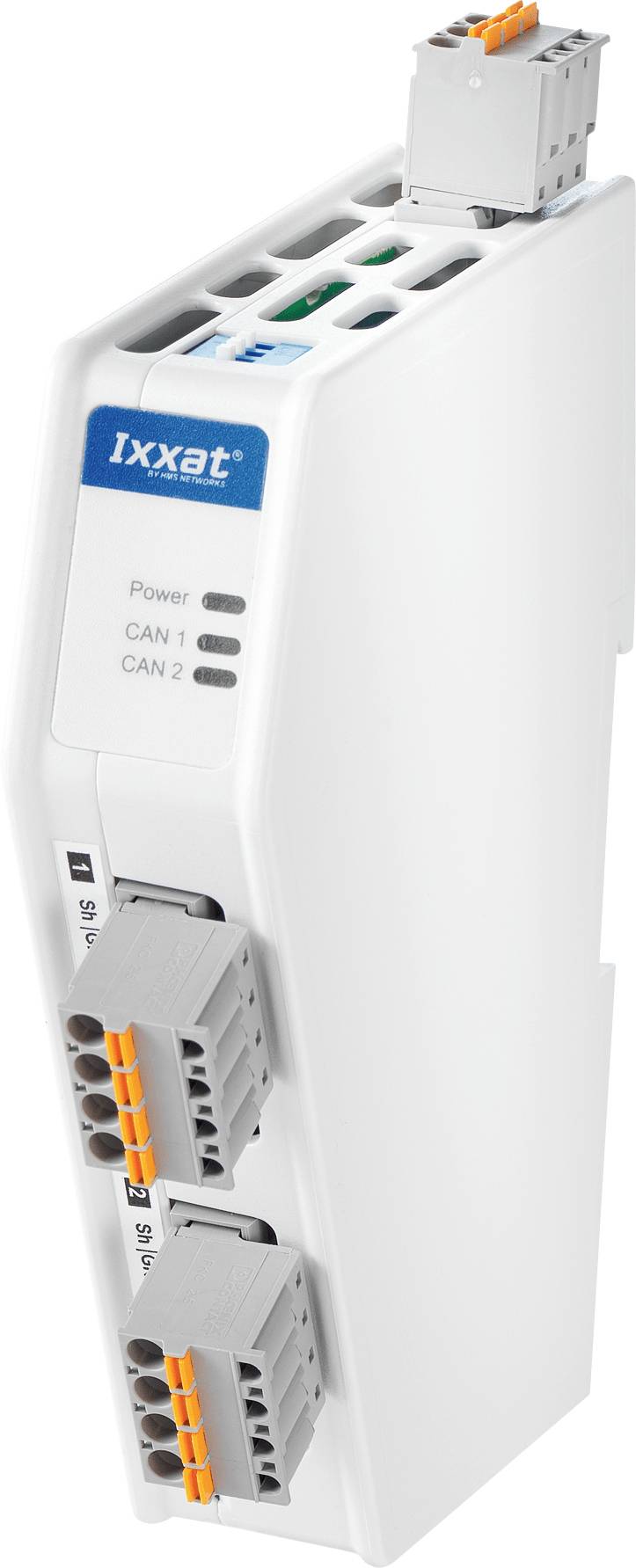

Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Grænseflade-moduler
- Beskyttelse af netværkssegmenter op til 5 kV
- Aftagelige push-in-forbindelser med fjederklemmemekanisme gør det muligt at foretage en hurtig installation og vedligeholdelse uden brug af ekstra værktøj
- Næsten ingen indflydelse på realtidsadfærden
- Større fleksibilitet i udformningen af CAN FD-netværk
- Adskiller et defekt segment, så resten af netværket kan fungere videre
Tekniske specifikationer
- Interfaces: CAN FD, push-in-forbinder
- CAN-bithastigheder: Op til 1 Mbit/s.
- CAN/CAN FD-bithastigheder: 14 kbit/s til 8000 kbit/s.
- CAN-afslutningsmodstand: Til hver CAN/CAN FD-kanal; tændes separat via piano-kontakter
- Gennemløbsforsinkelse: Typ. 175 ns (svarer til ca. 35 m ledning)
- Galvanisk afkobling: CAN-CAN og CAN-power Power med mindst 5 kV DC i 1 minut; CAN-Shield mod jord og Power mod jord med mindst 2 kV DC i 1 minut
- Kabinet: Din-skinnehus i plast
- Produkttype
CAN/CAN-FD-REPEATER
- Interfaces
CAN bus
- Type
CAN/FD Repeater Standard
- Maks. driftstemperatur
70 °C
- Min. driftstemperatur
-20 °C
- Driftsspænding (detaljer)
10 til 30 V +-0 %
- Driftstemperatur
-20 til 70 °C
- Antal I/O
2
- Dim.
(B x H) 27 mm x 109 mm
- H
109 mm
- Bredde
27 mm
- Produc.-delnr.
1.01.0211.20000
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
Information
Information 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD-REPEATER CAN bus Antal I/O: 2 1 stk
Beskrivelse
Ixxat CAN/FD repeater-standarden med to CAN/CAN FD-interfaces muliggør galvanisk adskillelse af to segmenter i et CAN-netværk og giver en meget høj galvanisk isolering på op til 5 kV, hvormed den også egner sig til krævende anvendelser. Den kan anvendes til forøgelse af CAN-bussens belastningsevne med knude, til fysisk kobling af CAN/CAN FD-bussystemer eller til indsætning af en galvanisk adskillelse.
Repeateren skaber den nødvendige fleksibilitet for at optimere strukturen af CAN/CAN FD-netværk og befri CAN-netværk fra begrænsningen til busstrukturen. Integreret buafslutningsmodstande forhindrer refleksioner ved enden af ledninger og sørger for en optimal kommunikation.
Som fordelagtig egenskab skiller CAN-repeateren et defekt segment fra resten af netværket, så det resterende netværk kan fungere videre. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket.
Den galvaniske adskillelse er både udført til CAN/CAN FD-segmenter og til forsyningsspændingen og øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Repeateren skaber den nødvendige fleksibilitet for at optimere strukturen af CAN/CAN FD-netværk og befri CAN-netværk fra begrænsningen til busstrukturen. Integreret buafslutningsmodstande forhindrer refleksioner ved enden af ledninger og sørger for en optimal kommunikation.
Som fordelagtig egenskab skiller CAN-repeateren et defekt segment fra resten af netværket, så det resterende netværk kan fungere videre. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket.
Den galvaniske adskillelse er både udført til CAN/CAN FD-segmenter og til forsyningsspændingen og øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
