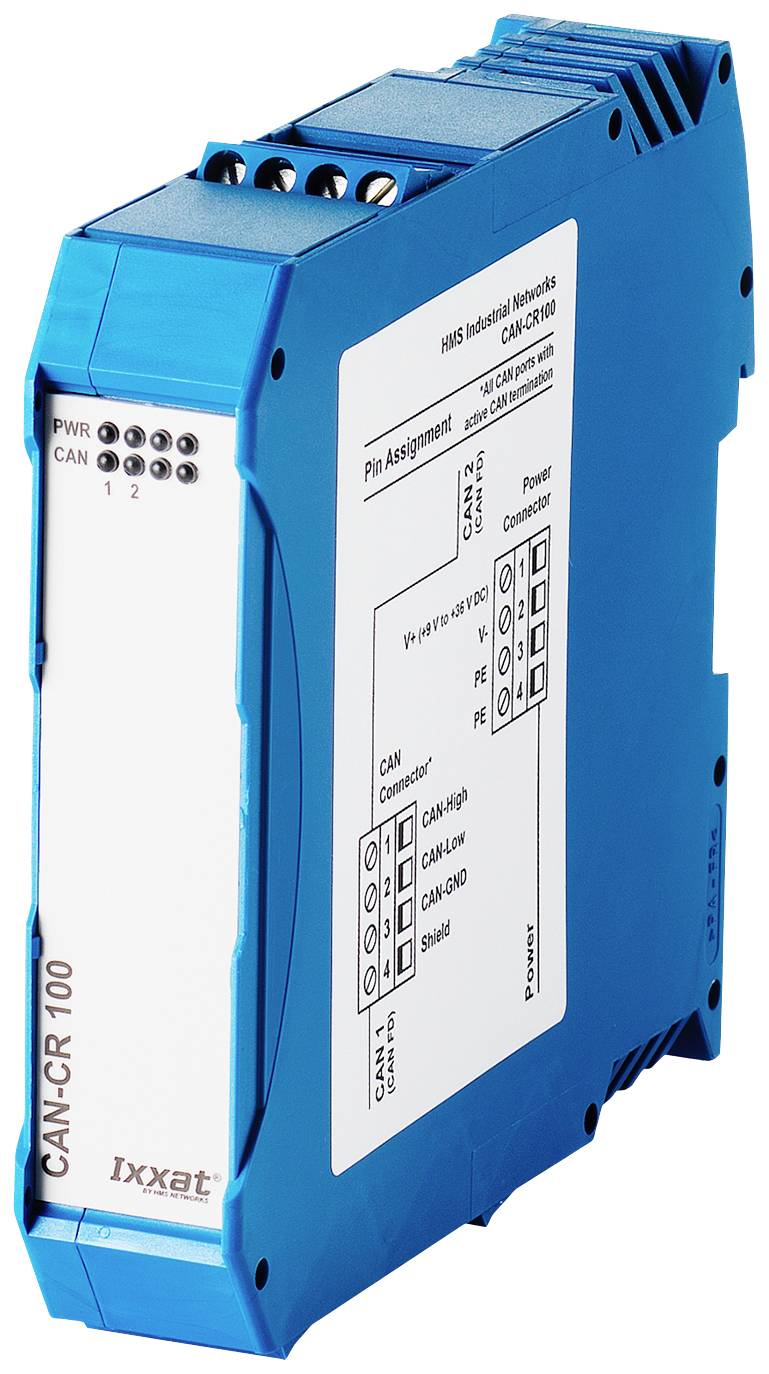

Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD-REPEATER CAN bus 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
2 stk.
Antal
Total (2.312,00 kr. / stk.r)
2.312,00 kr.
ekskl. moms
Gratis fragt
Kun 2 stk. tilbage på lager
Højdepunkter og detaljer
Grænseflade-moduler
- CAN- og CAN FD-interfaces i én enhed
- Omkostningsbesparelser gennem enkel kabelføring
- Næsten ingen indflydelse på realtidsadfærden
- Større fleksibilitet i udformningen af CAN-netværk og øget systempålidelighed
- Adskiller et defekt segment, så resten af netværket kan fungere videre
Tekniske specifikationer
- CAN-businterface ISO 11898-2 med CAN-drosler. To skrueforbindelsestilslutninger.
- CAN-bithastigheder: Op til 1 Mbit/s.
- CAN-FD-businterface ISO CAN-FD og nonISO CAN-FD
- CAN-FD-bithastigheder: Arbitreringsrate op til 1000 kbit/s, datahastighed op til 8000 kbit/s. Datarater er verificeret ved test. Brugerdefinerede bithastigheder er mulige.
- Gennemløbsforsinkelse: Typ. 175 ns (svarer til ~35 m ledningslængde)
- Galvanisk afkobling: 1 kV DC / 1 sek., 500 V AC / 1 min. CAN 1, CAN 2 og spændingsforsyning er galvanisk adskilt fra hinanden.
- Kabinet: Din-skinnehus i plast
- Produkttype
CAN/CAN-FD-REPEATER
- Interfaces
CAN bus
- Type
CAN-CR100
- Maks. driftstemperatur
+70 °C
- Min. driftstemperatur
-20 °C
- Driftsspænding (detaljer)
9-36 V/DC
- Driftstemperatur
-20 til +70 °C
- Dim.
(B x H) 113 mm x 99 mm
- Maks. strømforbrug
100 mA
- H
99 mm
- Bredde
113 mm
- Produc.-delnr.
1.01.0210.20000
- Strømforbrug:
70 mA
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 2497725 Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD-REPEATER CAN bus 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2497725 Ixxat 1.01.0210.20000 CAN-CR100 CAN/CAN-FD-REPEATER CAN bus 1 stk
Beskrivelse
CAN-/CAN-FD-repeater med skrueforbindelser (med integreret busafslutningsmodstand)
CAN-repeateren CAN-CR100 med integrerede busafslutningsmodstande og to CAN/CAN-FD-interfaces kan anvendes til forbedring af CAN-bussens belastningsevne med knude, til fysisk kobling af CAN/CAN FD-bussystemer eller til indsætning af en galvanisk adskillelse.
CAN-repeateren skaber den nødvendige fleksibilitet, for at optimere strukturen af CAN/CAN FD-netværk og befri CAN-netværk fra begrænsningen til busstrukturen. Integreret buafslutningsmodstande forhindrer refleksioner ved enden af ledninger og sørger for en optimal kommunikation.
Som fordelagtig egenskab adskiller CAN-repeateren fra resten af netværket i et defekt segment, så det resterende netværk kan fungere igen. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket.
Den galvaniske adskillelse er både udført til CAN/CAN-FD-segmenter og til forsyningsspændingen og øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
CAN-CR100 fås som variant med og uden integrerede busafslutningsmodstande.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
CAN-repeateren CAN-CR100 med integrerede busafslutningsmodstande og to CAN/CAN-FD-interfaces kan anvendes til forbedring af CAN-bussens belastningsevne med knude, til fysisk kobling af CAN/CAN FD-bussystemer eller til indsætning af en galvanisk adskillelse.
CAN-repeateren skaber den nødvendige fleksibilitet, for at optimere strukturen af CAN/CAN FD-netværk og befri CAN-netværk fra begrænsningen til busstrukturen. Integreret buafslutningsmodstande forhindrer refleksioner ved enden af ledninger og sørger for en optimal kommunikation.
Som fordelagtig egenskab adskiller CAN-repeateren fra resten af netværket i et defekt segment, så det resterende netværk kan fungere igen. Efter afhjælpning af fejlen tilkobles segmentet automatisk igen til netværket.
Den galvaniske adskillelse er både udført til CAN/CAN-FD-segmenter og til forsyningsspændingen og øger pålideligt beskyttelsen af apparatet mod skader på elektronikken som følge af spændingsspidser.
CAN-CR100 fås som variant med og uden integrerede busafslutningsmodstande.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Inkluderet i leveringen
- CAN-CR100
- Betjeningsvejledning
