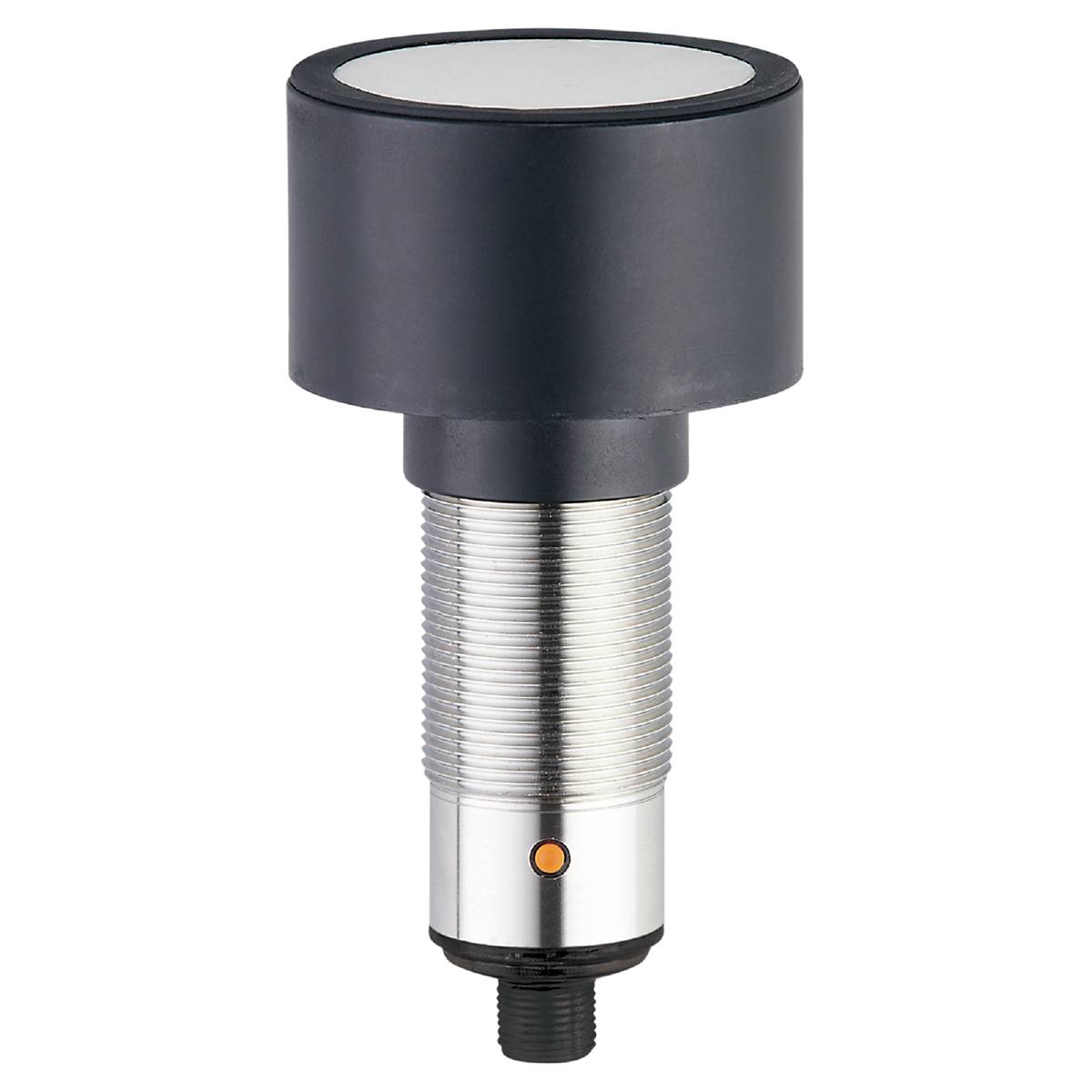

ifm Electronic Ultralydstast Ultralyd M30 NPN UIT515
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydstast
Driftsspænding maks.
30 V/DC
Udgange
NPN
Koblingsafstand (max.)
8000 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Meget stort registreringsområde
- Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap
- Synlig LED til visning af koblingstilstand og ekko
- Udgangsfunktion kan programmeres, sluttekontakt/brydekontakt
- Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
Vigtig information
Tekniske specifikationer
- Mål [mm]: M30 x 1,5 / L = 118,8
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2
- Display: Omskifterstilling: 2 x LED, gul; Echo: 1 x LED, grøn
- Omgivende temperatur-1 [°C]: -20...70
- Gentagelsesnøjagtighed 1 %
- Tilspændingsmoment [Nm]: 100
- Opløsning [mm]: 3
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Standbyforsinkelsestid [s]: < 0,3
- Driftsspænding [V]: 10...30 DC
- Blindzone [mm]: 600
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Elektrisk udførelse: NPN
- Kabinet: Gevindform
- Samlet antal udgange: 2
- Vægt [g]: 437.000
- Gevindbetegnelse: M30 x 1,5
- Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
- Hysterese [%]: 1
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -30...80
- Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
- maks. Spændingsfald koblingsudgang DC [V]: 2,2
- MTTF: 135
- Cylindrisk [°] åbningsvinkel: 10; (±2)
- Koblingsafstand [mm]: 600...8000; (target: 1000 x 1000)
- Skiftefrekvens DC [Hz]: 1
- Drift med koblingspunkt [%]: -5...5
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA]: 30
- Teach-funktion: Ja
- Temperaturkompensation: Ja
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Omformerfrekvens [kHz]: 40
- Produkttype
Ultralydstast
- Type
UIT515
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
NPN
- Koblingsafstand (max.)
8000 mm
- Variant
Ultralyd
- Specifikationer
LED-display
- Tilslutning
M12
- Størrelse
M30
IP67
- Min. Temperatur
-20 °C
- Maks. temperatur
70 °C
- L
118.8 mm
- (Ø)
30 mm
- Dim.
(Ø x L) 30 mm x 118.8 mm
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321600 ifm Electronic Ultralydstast Ultralyd M30 NPN UIT515
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321600 ifm Electronic Ultralydstast Ultralyd M30 NPN UIT515
Beskrivelse
Ifm UIT515 ultralydsrefleksomskifter
