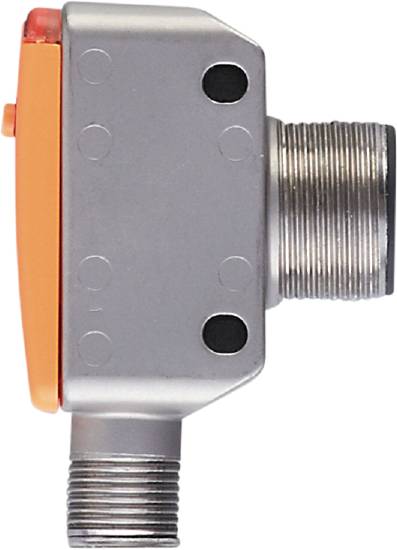

ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT585
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Ultralydstast
Driftsspænding maks.
30 V/DC
Udgange
PNP
Koblingsafstand (max.)
1200 mm
Variant
Ultralyd
Datablad (PDF)
Højdepunkter og detaljer
Nærhedssensor - Induktiv
- Robust, firkantet metalhus med sidemonteret M18-gevind
- Ekstra pladsbesparende konstruktion til anvendelse ved trange indbygningsforhold
- Med programmerbar koblingsudgang og skalerbar analog udgang
- Berøringsfri registrering uafhængigt af objektets farve, transparens eller overfladebeskaffenhed
- Intuitiv indstilling af registreringsområdet ved hjælp af et tryk på en knap
Vigtig information
Tekniske specifikationer
- Mål [mm]: 53 x 20 x 37,7
- Analog udgang spænding [V]: 0...10
- Reaktionstid [ms] < 450; (analog udgang)
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Omskifterstilling: 1 x LED, gul; Echo: 1 x LED, grøn
- Omgivende temperatur-1 [°C]: -20...70
- Gentagelsesnøjagtighed 1 %
- Tilspændingsmoment [Nm]: 50
- Opløsning [mm]: 3
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal
- Standbyforsinkelsestid [s]: < 0,3
- Driftsspænding [V]: 10...30 DC; ("supply class 2" iht. cULus)
- Blindzone [mm]: 80
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Elektrisk udførelse: PNP
- Kabinet: Kasseformet med M18-gevind
- Samlet antal udgange: 2
- Vægt [g]: 111.200
- Gevindbetegnelse: M18 x 1
- Vejledning i nøjagtighed/afvigelse: De angivne værdier opnås efter en opvarmningstid på mindst 20 minutter
- Hysterese [%]: < 1
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -30...80
- Linearitetsfejl analog udgang [%]: ≤ 1
- Maks. Afvigelse fra 90° vinkel sensor/objekt [°]: ± 4
- maks. Spændingsfald koblingsudgang DC [V]: 2,2
- Min. Belastningsmodstand [Ω]: 3000
- MTTF: 190
- Cylindrisk [°] åbningsvinkel: 14; (±2)
- Koblingsafstand [mm]: 80...1200; (target: 200 x 200)
- Skiftefrekvens DC [Hz]: 5
- Drift med koblingspunkt [%]: -5...5
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 35
- Teach-funktion: Ja
- Temperaturkompensation: Ja
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Omformerfrekvens [kHz]: 200
- Produkttype
Ultralydstast
- Type
UGT585
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Udgange
PNP
- Koblingsafstand (max.)
1200 mm
- Variant
Ultralyd
- Specifikationer
LED-display
- Tilslutning
M12
- Størrelse
M18 x 1
- Kabinetmateriale
Rustfrit stål V4A
IP67
- Min. Temperatur
-20 °C
- Maks. temperatur
70 °C
- L
37.7 mm
- Bredde
53 mm
- H
37.7 mm
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 37.7 mm
- RoHS-godkendt
Ja
- D
20 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320595 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT585
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320595 ifm Electronic Ultralydstast Ultralyd M18 x 1 PNP UGT585
Beskrivelse
Ifm UGT585 ultralydsrefleksomskifter
