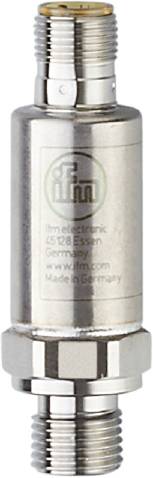

ifm Electronic Tryksensor 1 stk PU5400 0 MPa til 40 MPa M12 Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
40 MPa
Driftsspænding maks.
36 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Pålidelig registrering af systemtryk i industrielle anvendelser
- Høj chok- og vibrationsstyrke
- Meget god gentagelsesnøjagtighed og lav karakteristikafvigelse
- Forventet levetid på mere end 60 millioner trykcyklusser
- Kompakt og robust hus i rustfrit stål til anvendelse under trange indbygningsforhold
Tekniske specifikationer
- Analog udgang spænding [V]: 0...10
- Antal analoge udgange: 1
- Antal ind- og udgange: Antal analoge udgange: 1
- Trykstyrke [MPa]: 100
- Trykstyrke [psi]: 14500
- Karakteristikafvigelse: < ± 0,5; (inkl. iskruningsdrift, nulpunkts- og spændingsfejl, ikke-linearitet, Hysteresis)
- Linearitetsafvigelse procent-margin: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Måleområde [MPa]: 0...40
- Min. Sprængtryk [MPa]: 170
- Omgivende temperatur-1 [°C]: -40...90
- Repeterbarhed procent-interval: < ± 0,05 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25...35; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udgangssignal: Analogt signal
- Standbyforsinkelsestid [s]: < 0,1
- Driftsspænding [V]: 16...36 DC
- Pakning procestilslutning: FKM (din en ISO 1179-2)
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 1000
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Samlet antal udgange: 1
- Vægt [g]: 59.500
- Hysterese: < ± 0,2
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1 (pr. 6 måneder)
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -40...90
- Måleområde [bar]: 0...400
- Måleområde [psi]: 0...5800
- Min. Sprængtryk [bar]: 1700
- Min. Sprængtryk [psi]: 24655
- Min. Trykcyklusser: 60 mio. (ved 1,2 gange nominelt tryk)
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Belastningsmodstand [Ω]: 2000
- MTTF: 762
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind (din en ISO 1179-2)
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- Trinsvar analog udgang [ms]: 1
- Stikforbindelse: Pinlayout: 0174 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 12
- Temperaturkoefficient nulpunkt og margin: < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4542 (rustfrit stål / 17-4 pH / 630)
- Produkttype
Tryksensor
- Type
PU5400
- Tilslutning
M12
- Variant
Overtryk
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
40 MPa
- Måleområde (tryk)
0 MPa til 40 MPa
- Min. driftsspænding
16 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
16 - 36 V/DC
- Kontakttype
Analog
IP67/IP69K
- Slangetilslutning
G1/4 AG
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Vægt
0.0560 kg
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319607 ifm Electronic Tryksensor 1 stk PU5400 0 MPa til 40 MPa M12 Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319607 ifm Electronic Tryksensor 1 stk PU5400 0 MPa til 40 MPa M12 Analog
Beskrivelse
Ifm PU5400 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
