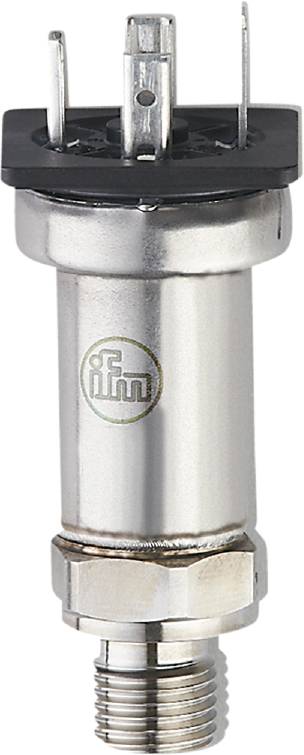

ifm Electronic Tryksensor 1 stk PT5060 0 MPa til 60 MPa Stik Analog Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
Stik
Variant
relativt tryk
Måleområde (tryk) (maks.)
60 MPa
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Pålidelig registrering af systemtryk i industrielle og mobile anvendelser
- Høj chok- og vibrationsstyrke
- Meget god gentagelsesnøjagtighed og lav karakteristikafvigelse
- Forventet levetid på mere end 60 millioner trykcyklusser
- Kompakt og robust hus i rustfrit stål til anvendelse under trange indbygningsforhold
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Antal analoge udgange: 1
- Antal ind- og udgange: Antal analoge udgange: 1
- Trykstyrke [MPa]: 150
- Trykstyrke [psi]: 21755
- Karakteristikafvigelse: < ± 0,5; (inkl. iskruningsdrift, nulpunkts- og spændingsfejl, ikke-linearitet, Hysteresis)
- Linearitetsafvigelse procent-margin: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Måleområde [MPa]: 0...60
- Måleelement: Metallisk tyndfilmscelle
- Min. Sprængtryk [MPa]: 250
- Omgivende temperatur-1 [°C]: -40...100
- Repeterbarhed procent-interval: < ± 0,05 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 30...50; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til mobil anvendelse; til industriel anvendelse
- Udgangssignal: Analogt signal
- Standbyforsinkelsestid [s]: < 0,1
- Driftsspænding [V]: 8...36 DC
- Pakning procestilslutning: FKM (din en ISO 1179-2)
- Drosselelement forefindes: Ja
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 1500
- Direktiv om trykbærende udstyr: Modul A; kan anvendes til medier i væskegruppe 2; midler fra væskegruppe 1 efter anmodning
- Samlet antal udgange: 1
- Vægt [g]: 68.000
- Hysterese: < ± 0,2
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1 (pr. 6 måneder)
- Maks. Belastning [Ω]: (UB - 8 V) / 21,5 mA ; @8V= 0 ; @12V maks. 200: @24V maks. 750
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -40...125
- Måleområde [bar]: 0...600
- Måleområde [psi]: 0...8700
- Min. Sprængtryk [bar]: 2500
- Min. Sprængtryk [psi]: 36255
- Min. Trykcyklusser: 60 mio. (ved 1,2 gange nominelt tryk)
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 715
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind (din en ISO 1179-2)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Trinsvar analog udgang [ms]: 2
- Stikforbindelse: Pinlayout: 0119 - stikforbindelse: 1 x ventilstik konstruktion A din (EN175301-803-A)
- Temperaturkoefficient nulpunkt: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient interval: < ± 0,1 (0...80 °C) < ± 0,2 (-40...0 °C / 80...125 °C)
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4542 (rustfrit stål / 17-4 pH / 630); 1.4305 (rustfrit stål / 303)
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PT5060
- Tilslutning
Stik
- Variant
relativt tryk
- Reaktionstid
2 ms
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
Analog strøm
- nøjagtighed
0.05 %
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
60 MPa
- Måleområde (tryk)
0 MPa til 60 MPa
- Min. driftsspænding
8 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
8 - 36 V/DC
- Kontakttype
Analog
- Brudstyrke
2500 bar
- Slangetilslutning
G1/4 AG
- Min. Temperatur
-40 °C
- Maks. temperatur
100 °C
- Vægt
68.000 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319602 ifm Electronic Tryksensor 1 stk PT5060 0 MPa til 60 MPa Stik Analog Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319602 ifm Electronic Tryksensor 1 stk PT5060 0 MPa til 60 MPa Stik Analog Piece
Beskrivelse
Ifm PT5060 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

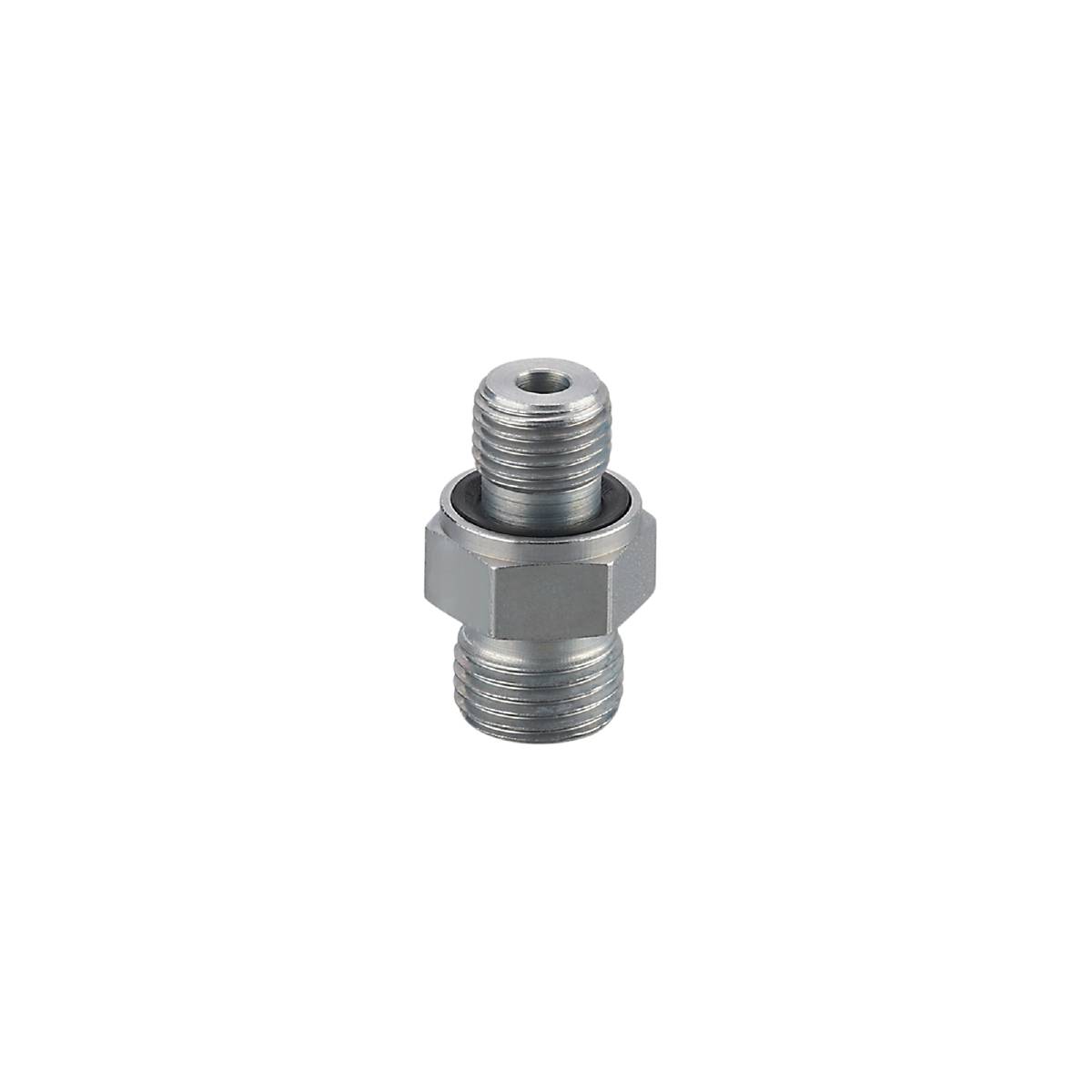

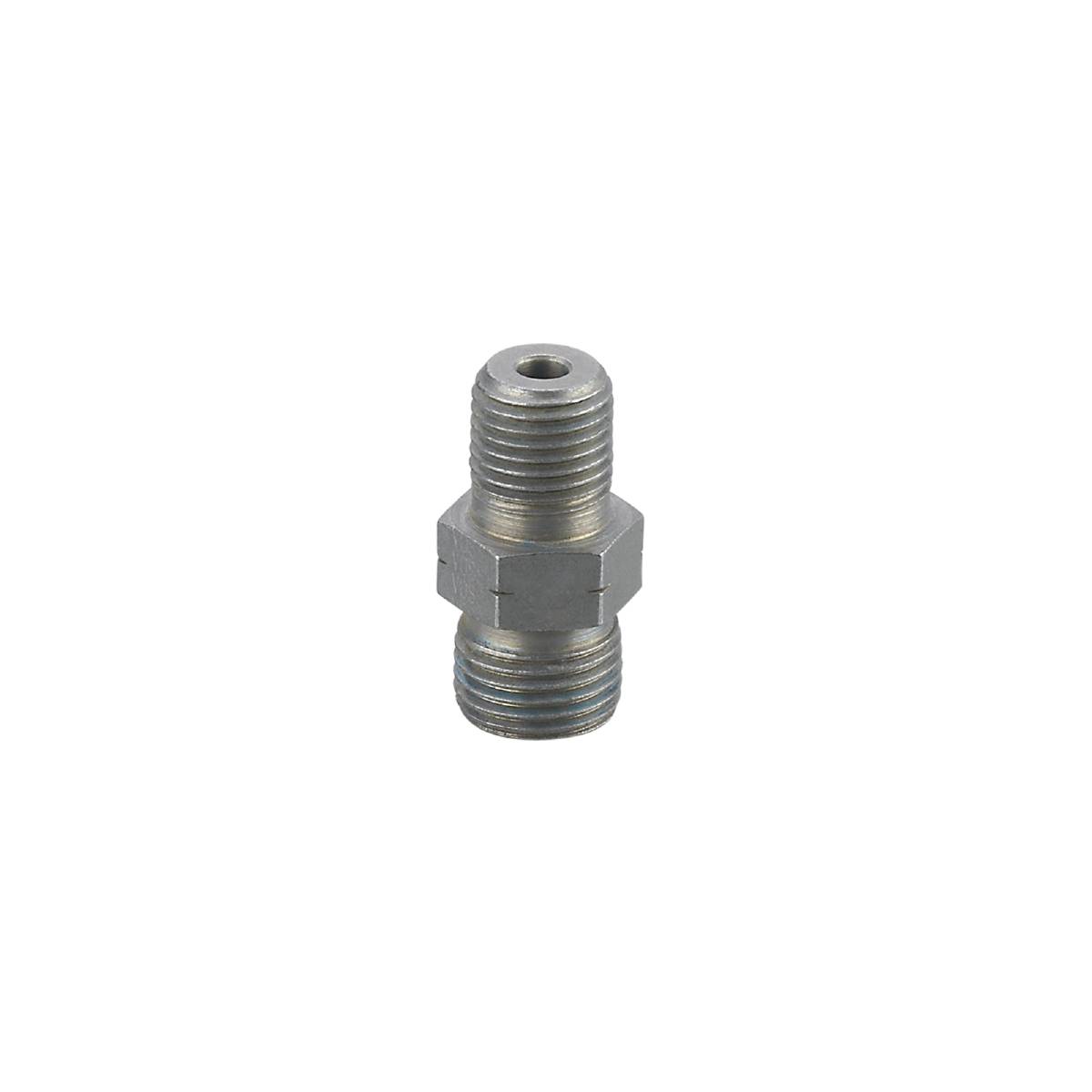

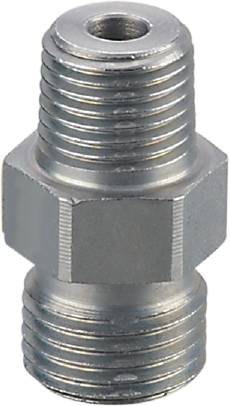

tilbehør
(*Alle priser er ekskl. moms)Det nødvendige tilbehør er nødvendigt for at kunne bruge den beskrevne vare
