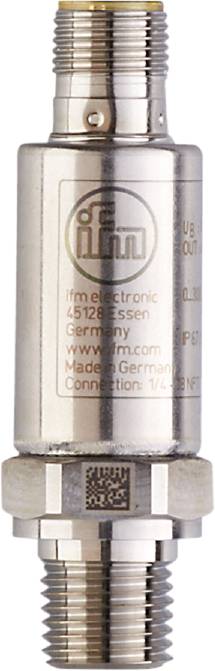

ifm Electronic Tryksensor 1 stk PT2434 0 psi til 300 psi M12 Analog Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Tryksensor
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
300 psi
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Pålidelig registrering af systemtryk i industrielle anvendelser
- Høj chok- og vibrationsstyrke
- Meget god gentagelsesnøjagtighed og lav karakteristikafvigelse
- Forventet levetid på mere end 60 millioner trykcyklusser
- Kompakt og robust hus i rustfrit stål til anvendelse under trange indbygningsforhold
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20
- Antal analoge udgange: 1
- Antal ind- og udgange: Antal analoge udgange: 1
- Trykstyrke [psi]: 940
- Karakteristikafvigelse: < ± 0,5; (inkl. iskruningsdrift, nulpunkts- og spændingsfejl, ikke-linearitet, Hysteresis)
- Linearitetsafvigelse procent-margin: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Omgivende temperatur-1 [°C]: -40...90
- Repeterbarhed procent-interval: < ± 0,05 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: < 50; (anbefalet drejningsmoment; afhængig af smøring, tætning og trykbelastning)
- Applikation: Til industriel anvendelse
- Udgangssignal: Analogt signal
- Standbyforsinkelsestid [s]: < 0,1
- Driftsspænding [V]: 8,5...36 DC
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Samlet antal udgange: 1
- Vægt [g]: 58.000
- Hysterese: < ± 0,2
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1 (pr. 6 måneder)
- MAWP ved applikationer iht. CRN [psi]: 940
- Maks. Belastning [Ω]: (UB – 8,5 V) / 21,5 mA; @8,5V= 0 ; @12V maks. 160 ; @24V maks. 720
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -40...90
- Måleområde [psi]: 0...300
- Min. Sprængtryk [psi]: 8700
- Min. Trykcyklusser: 60 mio. (ved 1,2 gange nominelt tryk)
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 784
- Procestilslutning: Gevindtilslutning 1/4" NPT udvendigt gevind
- BESKYTTELSESKLASSE IP 67; IP 69 K
- Beskyttelsesklasse: III
- Trinsvar analog udgang [ms]: 1
- Stikforbindelse: Pinlayout: 0180 - stikforbindelse: 1 x M12; kodning: A
- Temperaturkoefficient nulpunkt og margin: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Overbelastningssikker: Ja
- Vacuumstyrke [psi]: -14.5
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4542 (rustfrit stål / 17-4 pH / 630)
- Emballage-type
Piece
- Produkttype
Tryksensor
- Type
PT2434
- Tilslutning
M12
- Variant
relativt tryk
- Reaktionstid
1 ms
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
M12-stik
- nøjagtighed
0.5 %
- Måleområde (tryk) (min.)
0 psi
- Måleområde (tryk) (maks.)
300 psi
- Måleområde (tryk)
0 psi til 300 psi
- Min. driftsspænding
8.5 V/DC
- Driftsspænding maks.
36 V/DC
- Driftsspænding
8.5 - 36 V/DC
- Kontakttype
Analog
- Brudstyrke
8700 psi
- Slangetilslutning
1/4" NPT AG
- Min. Temperatur
-40 °C
- Maks. temperatur
90 °C
- Vægt
58.000 g
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319504 ifm Electronic Tryksensor 1 stk PT2434 0 psi til 300 psi M12 Analog Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319504 ifm Electronic Tryksensor 1 stk PT2434 0 psi til 300 psi M12 Analog Piece
Beskrivelse
Ifm PT2434 elektronisk tryksensor
