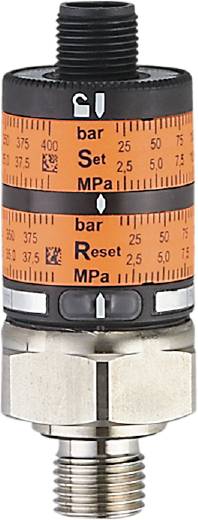

ifm Electronic Trykkontakt 1 stk PK6534 0 MPa til 1 MPa M12 Antivalent
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Trykkontakt
Tilslutning
M12
Variant
relativt tryk
Måleområde (tryk) (maks.)
1 MPa
Driftsspænding maks.
32 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Enkel indstilling af koblingspunktet med to optimalt læselige indstillingsringe
- Høj langtidsstabilitet takket være robust målecelle af rustfrit stål med høj tilladt trykstyrke
- Mekanisk låseanordning forhindrer utilsigtet indstilling
- Forventet levetid på mere end 50 millioner trykcyklusser
- Til anvendelse inden for hydraulik, pneumatik, klima- og kuldeteknik
Tekniske specifikationer
- Antal digitale udgange: 2
- Antal ind- og udgange: Antal digitale udgange: 2
- Display: Drift: LED, grøn; koblingstilstand: LED, gul
- Trykstyrke [MPa]: 2.5
- Karakteristikafvigelse procent slutværdi: < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line (mikroindstilling); LS = grænsepunktsindstilling)
- Måleområde [MPa]: 0...1
- Min. Sprængtryk [MPa]: 30
- Rekoblingspunkt RP [MPa]: 0,03...0,98
- Koblingspunkt SP [MPa]: 0,05...1
- Justering af koblingspunkt: Indstillingsringe
- Nøjagtighed af koblingspunkt procent slutværdi: < ± 2,5; (indstillingsnøjagtighed)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed % slutværdi: < ± 0,5 (ved temperaturudsving < 10 K)
- Tilspændingsmoment [Nm]: 25
- Applikation: Til industriel anvendelse
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Antivialt
- Udgangssignal: Kontaktsignal
- Driftsspænding [V]: 9,6...32 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 500
- Drosselelement forefindes: nej (kan eftermonteres)
- Tryktype: Relativt tryk
- Trykstyrke [bar]: 25
- Direktivet om trykbærende udstyr: God teknisk praksis; kan anvendes til medier i væskegruppe 2; på anmodning til medierne i væskegruppe 1
- Elektrisk udførelse: PNP
- Samlet antal udgange: 2
- Vægt [g]: 92.500
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Medietemperatur [°C]: -25...80
- Måleområde [bar]: 0...10
- Måleområde [kPa]: 0...1000
- Min. Sprængtryk [bar]: 300
- Min. Trykcyklusser: 50 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- MTTF: 500
- Procestilslutning: Gevindtilslutning G 1/4 udvendigt gevind indvendigt gevind:M5
- Switch-punkt RP [bar]: 0,3...9,8
- Skiftefrekvens DC [Hz]: 100
- Koblingspunkt SP [bar]: 0,5...10
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Skala forefindes: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 25
- Temperaturpåvirkning pr. 10 K: < ± 0,5
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål / 316L); FKM
- Produkttype
Trykkontakt
- Type
PK6534
- Tilslutning
M12
- Variant
relativt tryk
- Udgange
PNP
- Interfaces
M12-stik
- Måleområde (tryk) (min.)
0 MPa
- Måleområde (tryk) (maks.)
1 MPa
- Måleområde (tryk)
0 MPa til 1 MPa
- Min. driftsspænding
9.6 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
9.6 - 32 V/DC
- Driftsstrøm
500 mA
- Kontakttype
Antivalent
- Brudstyrke
300 bar
- Slangetilslutning
G1/4 AG
M5 IG
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
92.500 g
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3320337 ifm Electronic Trykkontakt 1 stk PK6534 0 MPa til 1 MPa M12 Antivalent
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3320337 ifm Electronic Trykkontakt 1 stk PK6534 0 MPa til 1 MPa M12 Antivalent
Beskrivelse
Ifm PK6534 elektronisk trykkontakt
