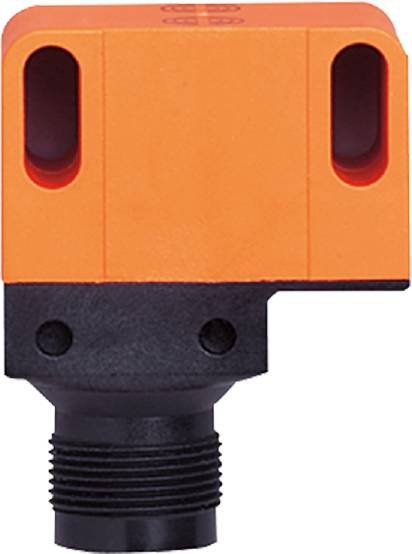

ifm Electronic Sensor Induktiv NN5013 NN5013 Ikke i plan NAMUR (L x B x H) 40 x 26 x 26 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Kontakttype
2 x brydekontakt
Koblingsafstand (max.)
4 mm
Udgange
NAMUR
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Til overvågning af ventilkladeres stilling
- Til pålidelig tilbagemelding af positionen til drejedrev
- Til anvendelse i eksplosionsfarlige områder
- Til tilslutning til egensikre strømkredse
- Hurtig og sikker montering med kun tre skruer
Tekniske specifikationer
- Mål [mm]: 40 x 26 x 26
- Tilslutning til koblingsforstærker: Ja
- Tilslutningsspænding DC [V]: 7,5...15
- Visning: Koblingstilstand: 2 x LED, gul
- Omgivende temperatur-1 [°C]: -20...80
- ATEX apparatmærkning: II 1G ex ia IIB T6 GA Ta -20...70°C; II 1G ex ia IIB T5 GA Ta -20...80°C; II 2G ex ia IIC T6 GB Ta -20...70°C; II 2G ex IIC T5 GB Ta -20 70...80°C; II 1D ex ia IIIC T20090°C da Ta: -20°C; II 2G II 1D ex ia IIIC T200100 °C da Ta: -20...80 °C.
- Udgangsfunktion 2 x brydekontakt
- Indbygningstype: Kan ikke indbygges i niveau
- Elektrisk udførelse: NAMUR
- Kabinet: Kasseformet
- Vægt [g]: 79.000
- Hysterese 1...15
- Korrektionsfaktor (Al): 0.4
- Korrektionsfaktor (Cu): 0.3
- Korrektionsfaktor (MS): 0.5
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Maks. Egen induktivitet [µH]: 130 (pr. egensikker strømkreds)
- Maks. Egenkapacitet [nF]: 140; (pr. egensikker strømkreds)
- MTTF: 1253
- Nominel spænding DC [V] 8,2; (1 kΩ)
- Den faktiske aktiveringsafstand Sr [mm]: 4 ± 10 %
- Koblingsafstand [mm]: 4
- Skiftefrekvens DC [Hz]: 1800
- Drift ved koblingspunkt: -10...10
- Koblingsforstærker: Tilslutning til certificerede egensikre strømkredse med højeste værdier: U = 15 V/i = 50 mA/P = 120 mW
- Stød-/vibrationsbelastning 30 g (11 ms) / 10-55 Hz (1 mm)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- Stikforbindelse: Stik - Pinlayout: 0067 - stikforbindelse: 1 x M18; kodning: A
- Strømforbrug [mA]: < 1; (spærring; ledende: > 2,1)
- GODKENDELSE: DMT 02 ATEX E 028; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X; TIIS TC17612
- Produkttype
Sensor
- Type
NN5013
- Kontakttype
2 x brydekontakt
- Koblingsafstand (max.)
4 mm
- Udgange
NAMUR
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Tilslutning
M18
- Specifikationer
LED-display
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- L
40 mm
- Bredde
26 mm
- H
26 mm
- Dim.
(L x B x H) 40 x 26 x 26 mm
- Indhold
1 stk
- Kontaktfrekvens
1800 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319425 ifm Electronic Sensor Induktiv NN5013 NN5013 Ikke i plan NAMUR (L x B x H) 40 x 26 x 26 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319425 ifm Electronic Sensor Induktiv NN5013 NN5013 Ikke i plan NAMUR (L x B x H) 40 x 26 x 26 mm
Beskrivelse
Ifm N5013 induktiv sensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
