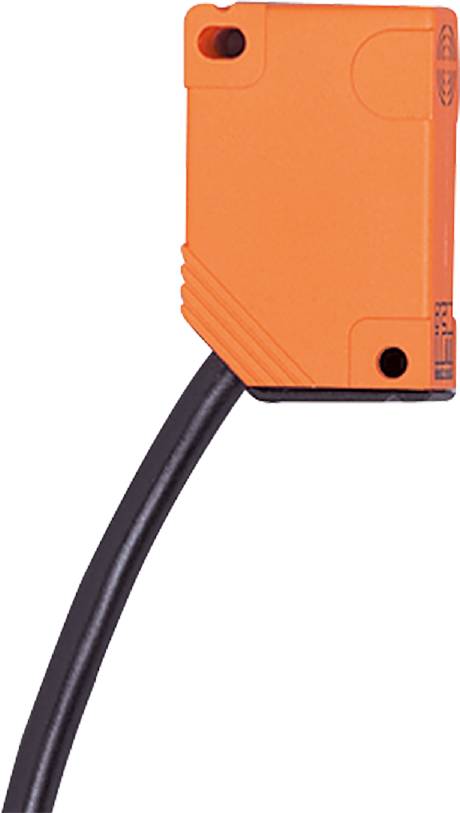

Lignende billede
ifm Electronic Sensor Induktiv NN5002 NN5002 12 x 26 x 40 mm Ikke i plan NAMUR (L x B x H) 40 x 12 x 26 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Kontakttype
1 x brydekontakt
Koblingsafstand (max.)
4 mm
Udgange
NAMUR
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Til anvendelse under trange indbygningsforhold
- Særligt pladsbesparende firkantet konstruktion
- Til anvendelse i eksplosionsfarlige områder
- Meget høj koblingsfrekvens
- Til tilslutning til egensikre strømkredse
Tekniske specifikationer
- Mål [mm]: 40 x 12 x 26
- Tilslutning til koblingsforstærker: Ja
- Tilslutningsspænding DC [V]: 7,5...30; (ved anvendelse uden for ex-området)
- Omgivende temperatur-1 [°C]: -20...80
- Tilspændingsmoment - fastgørelsesboring [Nm]: < 0,5
- Tilspændingsmoment - gevindbøsning [Nm]: < 1,2; (ved belægning af messingbøsning på spændefladen)
- ATEX apparatmærkning: II 1G ex ia IIB T6 GA Ta -20...70°C; II 1G ex ia IIB T5 GA Ta -20...80°C; II 2G ex ia IIC T6 GB Ta -20...70°C; II 2G ex IIC T5 GB Ta -20 70...80°C; II 1D ex ia IIIC T20090°C da Ta: -20°C; II 2G II 1D ex ia IIIC T200100 °C da Ta: -20...80 °C.
- Udgangsfunktion: Brydekontakt
- KoblingsudgangsDC [mA] vedvarende strømbelastningsevne: 30; (ved anvendelse uden for ex-området)
- Indbygningstype: Kan ikke indbygges i niveau
- Elektrisk udførelse: NAMUR
- Kabinet: Kasseformet
- Vægt [g]: 147.500
- Hysterese 1...15
- Kabel: 2 m, pvc, 2 x 0,5 mm²
- Korrektionsfaktor (Al): 0.4
- Korrektionsfaktor (Cu): 0.3
- Korrektionsfaktor (MS): 0.5
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Maks. Egen induktivitet [µH]: 135
- Maks. Egenkapacitet [nF]: 110
- MTTF: 4899
- Nominel spænding DC [V] 8,2; (1 kΩ)
- Den faktiske aktiveringsafstand Sr [mm]: 4 ± 10 %
- Koblingsafstand [mm]: 4
- Skiftefrekvens DC [Hz]: 400
- Drift ved koblingspunkt: -10...10
- Koblingsforstærker: Tilslutning til certificerede egensikre strømkredse med højeste værdier: U = 15 V/i = 50 mA/P = 120 mW
- Stød-/vibrationsbelastning 30 g (11 ms) / 10-55 Hz (1 mm)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: II
- Strømforbrug [mA]: < 1; (spærring; ledende: > 2,1)
- GODKENDELSE: PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X
- Produkttype
Sensor
- Type
NN5002
- Kontakttype
1 x brydekontakt
- Koblingsafstand (max.)
4 mm
- Udgange
NAMUR
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
12 x 26 x 40 mm
- Tilslutning
Kabel, åben ende
- Kabellængde
2 m
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- L
40 mm
- Bredde
12 mm
- H
26 mm
- Dim.
(L x B x H) 40 x 12 x 26 mm
- Indhold
1 stk
- Kontaktfrekvens
400 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316906 ifm Electronic Sensor Induktiv NN5002 NN5002 12 x 26 x 40 mm Ikke i plan NAMUR (L x B x H) 40 x 12 x 26 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316906 ifm Electronic Sensor Induktiv NN5002 NN5002 12 x 26 x 40 mm Ikke i plan NAMUR (L x B x H) 40 x 12 x 26 mm
Beskrivelse
Ifm N5002 induktiv sensor
