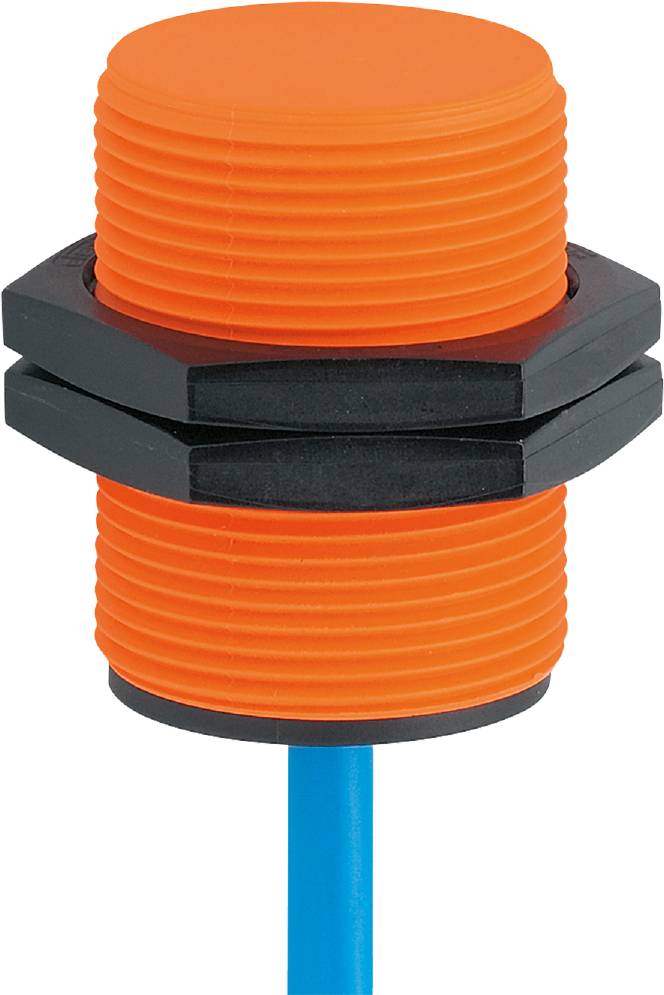

ifm Electronic Sensor Induktiv NI5001 NI5001 M30 Flugter med NAMUR (Ø x L) 30 mm x 41 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Kontakttype
1 x brydekontakt
Koblingsafstand (max.)
10 mm
Udgange
NAMUR
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Til anvendelse i eksplosionsfarlige områder
- Til tilslutning til egensikre strømkredse
- Meget kort konstruktion til anvendelse under trange indbygningsforhold
- Stort driftstemperaturområde
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
Tekniske specifikationer
- Mål [mm]: M30 x 1,5 / L = 41
- Tilslutning til koblingsforstærker: Ja
- Tilslutningsspænding DC [V]: 7,5...30; (ved anvendelse uden for ex-området)
- Omgivende temperatur-1 [°C]: -20...80
- ATEX apparatmærkning: II 1G ex ia IIB T6 GA Ta -20...70°C; II 1G ex ia IIB T5 GA Ta -20...80°C; II 2G ex ia IIC T6 GB Ta -20...70°C; II 2G ex IIC T5 GB Ta -20 70...80°C; II 1D ex ia IIIC T20090°C da Ta: -20°C; II 2G II 1D ex ia IIIC T200100 °C da Ta: -20...80 °C.
- Udgangsfunktion: Brydekontakt
- KoblingsudgangsDC [mA] vedvarende strømbelastningsevne: 30; (ved anvendelse uden for ex-området)
- Indbygningstype: Kan indbygges i niveau
- Elektrisk udførelse: NAMUR
- Kabinet: Gevindform
- Vægt [g]: 174.500
- Gevindbetegnelse: M30 x 1,5
- Hysterese 1...15
- Kabel: 2 m, pvc, 2 x 0,5 mm²
- Korrektionsfaktor (Al): 0.4
- Korrektionsfaktor (Cu): 0.3
- Korrektionsfaktor (MS): 0.5
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Maks. Egen induktivitet [µH]: 140
- Maks. Egenkapacitet [nF]: 145
- MTTF: 4697
- Nominel spænding DC [V] 8,2; (1 kΩ)
- Den faktiske aktiveringsafstand Sr [mm]: 10 ± 10 %
- Koblingsafstand [mm]: 10
- Skiftefrekvens DC [Hz]: 450
- Drift ved koblingspunkt: -10...10
- Koblingsforstærker: Tilslutning til certificerede egensikre strømkredse med højeste værdier: U = 15 V/i = 50 mA/P = 120 mW
- Stød-/vibrationsbelastning 30 g (11 ms) / 10-55 Hz (1 mm)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: II
- Strømforbrug [mA]: < 1; (spærring; ledende: > 2,1)
- GODKENDELSE: PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X; TIIS TC16109
- Produkttype
Sensor
- Type
NI5001
- Kontakttype
1 x brydekontakt
- Koblingsafstand (max.)
10 mm
- Udgange
NAMUR
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M30
- Tilslutning
Kabel, åben ende
- Kabellængde
2 m
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- L
41 mm
- (Ø)
30 mm
- Dim.
(Ø x L) 30 mm x 41 mm
- Ex Zone
1
- Indhold
1 stk
- Kontaktfrekvens
450 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3317068 ifm Electronic Sensor Induktiv NI5001 NI5001 M30 Flugter med NAMUR (Ø x L) 30 mm x 41 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3317068 ifm Electronic Sensor Induktiv NI5001 NI5001 M30 Flugter med NAMUR (Ø x L) 30 mm x 41 mm
Beskrivelse
Ifm NI5001 induktiv sensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
