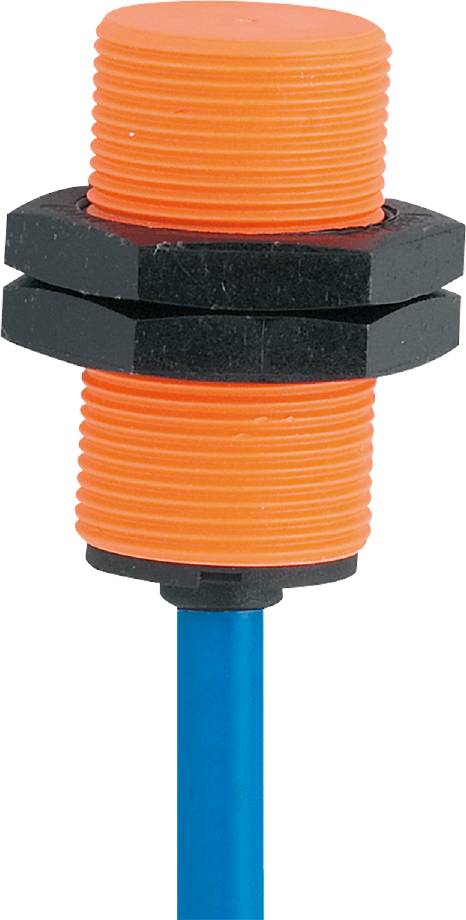

ifm Electronic Sensor Induktiv NG5019 NG5019 M18 x 1 Flugter med NAMUR (Ø x L) 18 mm x 33 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Kontakttype
1 x brydekontakt
Koblingsafstand (max.)
5 mm
Udgange
NAMUR
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Til anvendelse i eksplosionsfarlige områder
- Til tilslutning til egensikre strømkredse
- Meget kort konstruktion til anvendelse under trange indbygningsforhold
- Stort driftstemperaturområde
- Høj beskyttelsesklasse til de krav, som krævende industrimiljøer stiller
Tekniske specifikationer
- Mål [mm]: M18 x 1 / L = 33
- Tilslutning til koblingsforstærker: Ja
- Tilslutningsspænding DC [V]: 7,5...30; (ved anvendelse uden for ex-området)
- Omgivende temperatur-1 [°C]: -20...80
- ATEX apparatmærkning: II 1G ex ia IIB T6 GA Ta -20...70°C; II 1G ex ia IIB T5 GA Ta -20...80°C; II 2G ex ia IIC T6 GB Ta -20...70°C; II 2G ex IIC T5 GB Ta -20 70...80°C; II 1D ex ia IIIC T20090°C da Ta: -20°C; II 2G II 1D ex ia IIIC T200100 °C da Ta: -20...80 °C.
- Udgangsfunktion: Brydekontakt
- KoblingsudgangsDC [mA] vedvarende strømbelastningsevne: 30; (ved anvendelse uden for ex-området)
- Indbygningstype: Kan indbygges i niveau
- Elektrisk udførelse: NAMUR
- Kabinet: Gevindform
- Vægt [g]: 313.500
- Gevindbetegnelse: M18 x 1
- Hysterese 1...15
- Kabel: Kabel: 6 m, pvc, 2 x 0,5 mm²
- Korrektionsfaktor (Al): 0.4
- Korrektionsfaktor (Cu): 0.3
- Korrektionsfaktor (MS): 0.5
- Korrektionsfaktor (V2A): 0.7
- Korrektionsfaktor stål (ST37): 1
- Maks. Egen induktivitet [µH]: 49
- Maks. Egenkapacitet [nF]: 146
- MTTF: 4697
- Nominel spænding DC [V] 8,2; (1 kΩ)
- Den faktiske aktiveringsafstand Sr [mm]: 5 ± 10 %
- Koblingsafstand [mm]: 5
- Skiftefrekvens DC [Hz]: 720
- Drift ved koblingspunkt: -10...10
- Koblingsforstærker: Tilslutning til certificerede egensikre strømkredse med højeste værdier: U = 15 V/i = 50 mA/P = 120 mW
- Stød-/vibrationsbelastning 30 g (11 ms) / 10-55 Hz (1 mm)
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: II
- Strømforbrug [mA]: < 1; (spærring; ledende: > 2,1)
- GODKENDELSE: PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEX BVS 06.0003X; TIIS TC16108
- Produkttype
Sensor
- Type
NG5019
- Kontakttype
1 x brydekontakt
- Koblingsafstand (max.)
5 mm
- Udgange
NAMUR
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M18 x 1
- Tilslutning
Kabel, åben ende
- Kabellængde
6 m
- Min. Temperatur
-20 °C
- Maks. temperatur
80 °C
- L
33 mm
- (Ø)
18 mm
- Dim.
(Ø x L) 18 mm x 33 mm
- Indhold
1 stk
- Kontaktfrekvens
720 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3316925 ifm Electronic Sensor Induktiv NG5019 NG5019 M18 x 1 Flugter med NAMUR (Ø x L) 18 mm x 33 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3316925 ifm Electronic Sensor Induktiv NG5019 NG5019 M18 x 1 Flugter med NAMUR (Ø x L) 18 mm x 33 mm
Beskrivelse
Ifm NG5019 induktiv sensor
